Um transdutor de pressão possui faixa de medição entre 80 kgf/cm² e 200 kgf/cm², é associado a um transmissor com saída em corrente de 4 a 20 mA. Se a corrente circulante na malha de alimentação desse transdutor é de 12,5 mA, a pressão medida é de

Um sistema de medição de temperatura industrial emprega um transdutor do tipo PT100 associado a um transmissor com saída em tensão, de 0 a 10 V. A faixa de operação deste sistema é de -80 °C a +320 °C.Se a tensão medida na saída do transmissor é de 6,75 V, a temperatura no ponto de medição é de:

Conceitualmente, a programação estruturada é uma técnica de programação de computadores eletrônicos que tem como objetivo construir programas com estruturas claras, facilmente legíveis, de execução eficiente e de fácil manutenção, independentemente da linguagem utilizada.

Neste contexto, os tipos de estruturas de controle principais de um programa estruturado são:

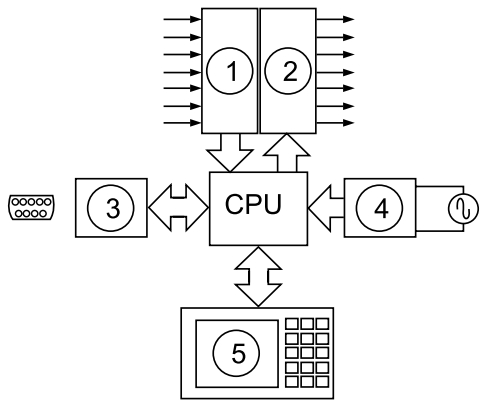

A figura a seguir representa a arquitetura básica de um controlador lógico programável.

Na imagem, os blocos 2, 4 e 5 representam, respectivamente:

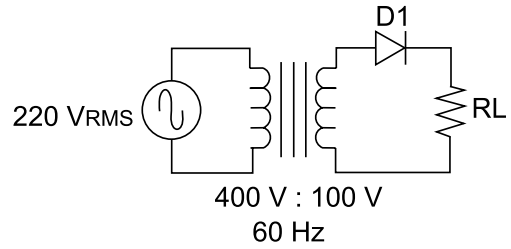

Observe o circuito da figura a seguir, no qual o diodo D1 é ideal.

O valor médio da tensão sobre o resistor RL é aproximadamente

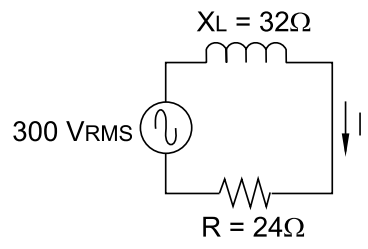

Considere o circuito a seguir.

Nesse circuito, o valor da corrente I é igual a

A norma técnica brasileira que estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens é a

Um cilindro pneumático possui diâmetro interno da camisa de 50 mm, e sua haste tem diâmetro de 20 mm. Para que a força de retração desse cilindro seja de 150 kgf, a pressão a ser aplicada ao cilindro é de aproximadamente:

Um contator tripolar possui um conjunto de contatos de potência destinados a operar com a corrente de carga e contatos auxiliares utilizados no sistema de comando e intertravamento de sua aplicação. O dimensionamento do contator depende não apenas da corrente de carga que circulará através de seus contatos principais, mas também da categoria de emprego desse contator, ou seja, do tipo de carga e da forma de utilização do dispositivo.

Um contator utilizado em um sistema de frenagem em contracorrente e para acionamentos a impulsos em motores de anéis em que, ao fechar o contator, este estabelece uma corrente próxima a 2,5 vezes a corrente nominal do motor, e, ao abrir, ele deve ser capaz de interromper a corrente nominal do motor em tensão próxima à da rede, está operando na categoria de emprego

Uma fonte de alimentação de corrente contínua tem as seguintes características: Tensão em vazio = 48 V; Capacidade de fornecimento de corrente a plena carga = 50 A; Impedância interna = 0,06 Ω.

A regulação de tensão percentual desta fonte operando a plena carga é
