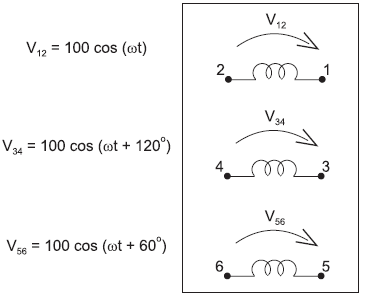

As leituras das tensões nos terminais de um gerador, dadas em volts, são apresentadas a seguir.

Qual das opções de ligação abaixo fornecerá um sistema de tensões equilibrado em triângulo?

Os estudos de estabilidade eletromecânica avaliam a habilidade de o sistema elétrico de potência manter o sincronismo quando sujeito a distúrbios transitórios severos, tais como faltas em linhas de transmissão, perda de geração ou perda de grandes cargas. A esse respeito, considere as seguintes afirmativas:

I − a estabilidade eletromecânica de um gerador síncrono depende do tempo gasto para remoção de uma falta em uma linha de transmissão do sistema;

II − a estabilidade eletromecânica de um gerador não é afetada pela topologia do sistema de transmissão após a aplicação de um distúrbio;

III − quanto maior a inércia dos geradores síncronos, mais lenta será a mudança nos ângulos das máquinas após a aplicação de distúrbio.

É(São) correta(s), apenas, a(s) afirmativa(s):

Seja um sistema elétrico de potência cuja condição, em regime permanente, é dada pelo diagrama abaixo.

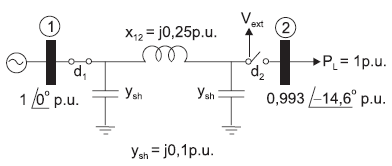

O circuito entre as barras 1 e 2 representa o modelo π-equivalente de uma linha de transmissão, sendo x₁₂ a reatância série e y_sh as susceptâncias em derivação. Inicialmente, os disjuntores d₁ e d₂ encontram-se fechados e as tensões para as barras 1 e 2 encontram-se indicadas no diagrama. Abrindo-se o disjuntor d₂ e permanecendo o disjuntor d₁ fechado, haverá uma tensão (V_ext) no terminal em aberto da linha de transmissão junto ao disjuntor d₂. O valor aproximado do módulo da tensão, em p.u., na extremidade aberta da linha de transmissão (V_ext), após a operação do disjuntor d₂, é:

O fluxo de potência CC (modelo linear) é baseado no acoplamento entre as variáveis P e θ (potência ativa/ângulo), não levando, portanto, em conta as magnitudes das tensões nodais, as potências reativas e os taps dos transformadores. Tendo-se em vista a comparação das formulações do fluxo de potência CC e o do fluxo de potência CA (modelo completo), considere as seguintes afirmativas:

I − o fluxo de potência CC sempre tem solução, enquanto o fluxo de potência CA, nem sempre;

II − a diferença entre as soluções dos fluxos de potência CC e CA não se altera em função da variação da carga do sistema;

III − a formulação básica do fluxo de potência CC não considera as perdas de transmissão do sistema.

É(São) correta(s), apenas, a(s) afirmativa(s):

\( Y_{barra} = j { \begin{bmatrix} -5\,\,\,3\,\,\,2\\3\,\,-15\,\,\,2\\2\,\,\,2\,\,\,-3 \end{bmatrix}} \)

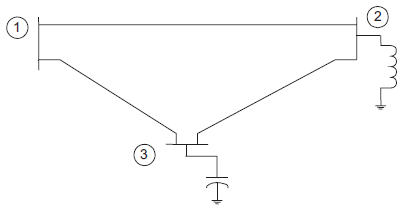

A figura acima representa um sistema hipotético de três barras, cuja matriz de admitância nodal também é apresentada. O valor da impedância do reator conectado na barra “2”é:

As perturbações que resultam em flutuações dinâmicas de estado dos sistemas elétricos de potência podem ser denominadas “transitórios”. Estes podem ser agrupados de acordo com sua “velocidade”, podendo ser ultra-rápidos, meiorápidos ou lentos. Em relação aos fenômenos transitórios, assinale a afirmativa INCORRETA.

Em relação à análise de estabilidade eletromecânica de sistemas elétricos de potência, assinale a afirmação INCORRETA.

Durante a fase de planejamento de um sistema elétrico, a proteção desempenha um papel importante para aumentar a confiabilidade do sistema. Em relação à proteção, considere as afirmativas abaixo.

I − Na ocorrência de uma falta severa, quando os tempos de chaveamento crítico para estabilidade são levemente superiores aos tempos de extinção do curto pela proteção primária, pode-se afirmar haver uma condição de falta de sincronismo.

II − A proteção de retaguarda é instalada para salvar o sistema no caso de falta da proteção primária, podendo disparar os mesmos disjuntores conectados à proteção primária.

III − Os circuitos de conexão de relés direcionais para proteção de trechos de circuitos de transmissão e transformadores são os mesmos, independente do esquema de ligação das bobinas.

É(São) correta(s), apenas, a(s) afirmativa(s):

Considerando os métodos de solução do fluxo de carga em sistemas elétricos de potência, assinale a afirmativa INCORRETA.

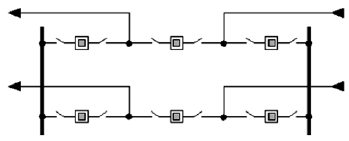

A figura acima apresenta um exemplo de arranjo físico de subestação denominado:
