Dois transformadores 230/69 kV com potência nominal de 100 MVA, cada, alimentam uma carga de 90 MVA conforme diagrama unifilar abaixo. Tomando-se os dados nominais dos transformadores como sendo a potência e a tensão base e considerando a potência constante para a modelagem da carga, a análise de fluxo de potência da contingência de um dos transformadores indicou tensão de 0,9 p.u. no lado de baixa tensão.

Em relação à corrente nominal, o carregamento pós- contingência do transformador remanescente é:

Recentemente, em junho de 2007, a Empresa de Pesquisa Energética publicou o primeiro Plano Nacional de Energia 2030 (PNE-2030). Para nortear as decisões estratégicas sob condições de incerteza, foram criados quatro cenários nacionais: “Cenário A – Integração Competitiva”, “Cenário B – Orientação de Mercado”, “Cenário C – Modernização Seletiva” e “Cenário D – Crise Administrativa”. Como cena de partida para os estudos do PNE, foi escolhido o “Cenário C”, caracterizado pelo pressuposto de que:

Considerando a modelagem de transformadores trifásicos na análise de curto-circuito em sistemas elétricos de potência, assinale a afirmativa INCORRETA.

O plano de expansão do sistema elétrico brasileiro pode ser dividido em três níveis de planejamento: de longo, médio e curto prazos. Com relação aos estudos de viabilidade técnico- econômica para aproveitamento energético e à elaboração do plano de expansão da transmissão, respectivamente, pode-se afirmar que eles são executados:

Avaliação da Confiabilidade Composta é uma metodologia de avaliação probabilística do desempenho do sistema elétrico. O principal produto dessa metodologia é a determinação de índices de confiabilidade. Assinale a opção que NÃO representa um índice de confiabilidade obtido na Avaliação da Confiabilidade Composta.

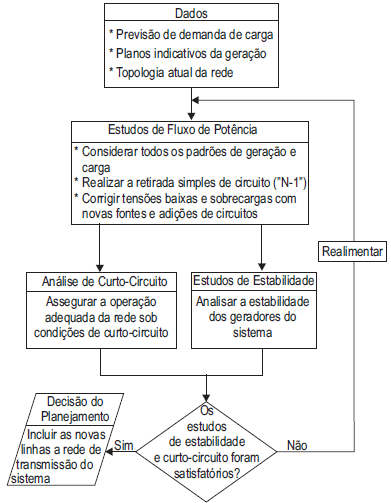

A efetividade das alternativas propostas em um plano de expansão da transmissão de um sistema é determinada através de estudos de fluxo de potência em condições normais e emergência. As melhores configurações obtidas nos estudos de fluxo de potência devem ser avaliadas nos estudos de curto-circuito e estabilidade, conforme o fluxograma simplificado abaixo.

GÖNEN, T. Electric Power System Transmission System Engineering: Analysis and Design.

Neste contexto, marque a afirmação INCORRETA.

Observe o sistema abaixo para o qual o planejamento da geração de energia indicou a implantação de uma usina a ser conectada à subestação X. A usina será formada por 4 unidades geradoras de 70 MW de capacidade. No cenário considerado para o planejamento da expansão da transmissão, o intercâmbio da subestação X para o Sistema Interligado (SI) pode ser representado por um fluxo de 220 MW, sendo que a reserva girante do SI pode responder por até 120 MW em caso de emergência.

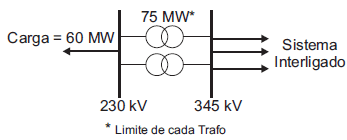

Subestação X

Desprezando-se as perdas no sistema de transmissão, e considerando- se apenas os fluxos de potência ativa, a alternativa de linha de transmissão para a interligação da usina, que atenda o critério determinístico “N-1” e não restrinja a geração futura da usina, é a criação de um:

Os estudos de planejamento de sistemas de transmissão consistem na formulação e comparação de alternativas para a expansão desses sistemas, de modo a garantir o suprimento de energia a mínino custo para um determinado ano horizonte. Dentro desse contexto, no âmbito do sistema brasileiro, considere as seguintes afirmativas:

I − os estudos de longo prazo têm horizonte de até 30 anos, e neles os aspectos estratégicos e macroeconômicos são considerados de grande importância;

II − a partir dos estudos de longo prazo são definidas diretrizes para os estudos de médio e curto prazos;

III − os estudos de médio prazo têm horizonte de 10 anos, e sua revisão é feita a cada 2 anos.

É(São) correta(s), apenas, a(s) afirmativa(s):

Com base na Lei nº 10.847/2004, NÃO é função da Empresa de Pesquisa Energética (EPE):

O atual modelo do setor de energia elétrica brasileiro é composto por diversos agentes os quais precisam e devem interagir entre si, para que suas respectivas atribuições e funções legais possam ser desempenhadas adequadamente. Especificamente para o planejamento da expansão da transmissão, devem ser destacadas as ações do Operador Nacional do Sistema Elétrico, com atribuição de administrar os serviços de transmissão, e da Empresa de Pesquisa Energética, responsável pelos estudos de planejamento da expansão da transmissão de curto, médio e longo prazos. Neste cenário, considere as afirmativas a seguir.

I − O Operador Nacional do Sistema Elétrico (ONS) elabora o Plano das Ampliações e Reforços da Rede Básica (PAR) a ser considerado no planejamento da expansão dos sistemas de transmissão.

II − A Empresa de Pesquisa Energética (EPE) elabora o Plano Decenal de Expansão de Energia (PDE) que contempla os estudos de planejamento da expansão da transmissão.

III − O Conselho Nacional de Política Energética (CNPE), cujas atribuições incluíam a elaboração do planejamento da expansão da transmissão, foi extinto com a criação da Empresa de Pesquisa Energética (EPE).

É(São) correta(s), apenas, a(s) afirmativa(s):
