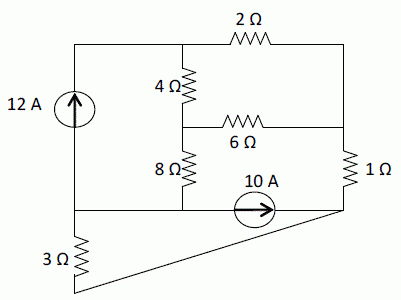

Analise o seguinte circuito de corrente contínua:

Pode-se dizer que a corrente que flui pelo resistor de 2 Ω , em A, é de:

Tem-se um galvanômetro com resistência interna de 100Ω e corrente de fundo de escada 10 mA. O valor da resistência shunt que deve ser ligada a este galvanômetro, para que seu fundo de escada seja multiplicado por 100 é, em Ω:

Um regulador Zener de tensão 12 V está ligado na entrada em 20 V. A corrente da carga é 65 mA, enquanto a corrente no Zener é 20 mA. Nessas condições, o valor de R_zener, em Ω, é:

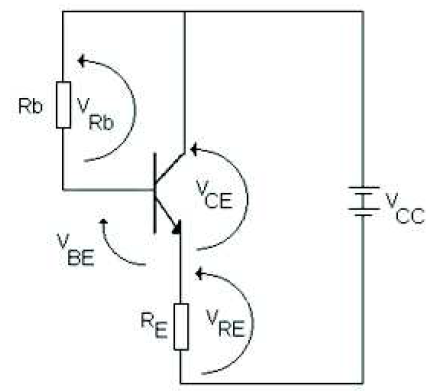

Para o circuito a seguir, são dados:

1. um transitor de silício em que VCC = 12 V, VCE = 7 V, IB = 100 μ A e β = 100.

Pode-se afirmar que a potência dissipada em RE , em mW, vale:

O sinal de entrada de um amplificador é 250 mV, enquanto o sinal de saída é 25 V. Assim sendo, o desempenho desse amplificador, em decibéis, é:

O amplifiCador classe D é usado em transmissores devido a sua:

Um capacitor recebe uma carga de 24 μC e adquire uma diferença de potencial de 240 V. A capacitância deste capacitor, em nF, vale:

Um microcontrolador é um sistema computacional completo, no qual estão incluídos uma CPU (Central Processor Unit), memória de dados e programa, um sistema de clock, portas de I/O (Input/Output), além de outros possíveis periféricos. Dentre as partes integrantes de qualquer computador, e que também estão presentes, em menor escala, nos microcontroladores, àquela que tem a função de dar seqüência às atividades da CPU denomina-se:

Analise as afirmativas a seguir.

I - No filtro ativo passa baixa, é permitido passar o sinal para freqüências menores do que a freqüência de corte do filtro.

II - No filtro ativo passa faixa, a freqüência de corte do passa alta é maior do que a freqüência de corte do passa baixa.

III - No filtro ativo passa baixa, o sinal para freqüências acima da freqüência de corte é atenuado.

Das afirmativas acima:

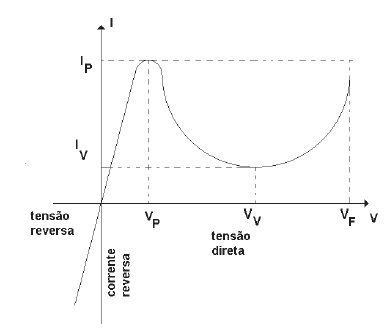

Observe a curva Volt-Ampère representada a seguir:

Ela é característica do componente eletrônico denominado:
