Observe o circuito a seguir.

Das equações abaixo, aquela que NÃO representa o circuito é:

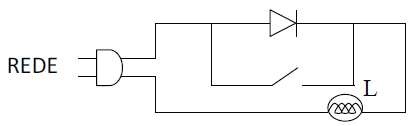

Observe o circuito abaixo:

Admitindo-se que os componentes estejam adequados à tensão da rede, quando a chave for fechada, a lâmpada L terá seu brilho:

Um conversor D/A de oito bits produz uma tensão de saída de 1,0 V para uma entrada de 00110010₂ . O maior valor da tensão de saída desse conversor, em V, é de:

Com relação aos flip-flops, pode-se afirmar que:

Analise a tabela da verdade a seguir:

A expressão que a representa é:

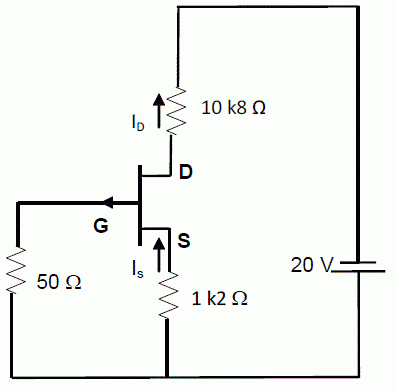

Considere o circuito abaixo:

Sabendo-se que a tensão sobre o resistor de 50 Ω é de 1,2 V e que sobre o resistor 10K8 Ω é de 8 V, o valor de ID, em m A, vale:

Com respeito às funções de cada um dos componentes de uma CPU, o registrador de 16 bits de índice que possibilita ao usuário endereçar indiretamente o espaço de memória de 64Kbytes, é denominado de registrador:

Observe o símbolo abaixo:

Tal símbolo é denominado:

Analise as assertivas sobre os transistores.

1 - BJT é um dispositivo que se encontra normalmente ligado, sendo desativado por uma corrente de base.

2 - JFET é um dispositivo que se encontra normalmente desligado, sendo ativado por uma tensão de gatilho.

3 - MOSFET emprega uma estrutura de gatilho isolado.

4 - FET’s de potência não possuem algumas das limitações dos transistores bipolares.

Das afirmativas acima: estão corretas:

O componente eletrônico que tem como fator diferencial a amplificação de tensão é denominado:
