Analise o símbolo usado em instrumentação abaixo:

Este símbolo é designado para indicar instrumento:

Considere o amplificador operacional ideal, no qual um circuito subtrator possui todos os resistores iguais, o sinal de entrada é de – 2V, porém o sinal na entrada não-inversora é de 4V. Em vista disso, a tensão de saída dessa configuração, em volt, vale:

Um fio de comprimento L utilizado num circuito possui resistência de 30 Ω. Se esse fio fosse substituído por outro, do mesmo material e mesmo comprimento, porém com seção transversal 3 vezes maior, o novo fio terá resistência, em Ω, de:

Para o circuito a seguir, o sinal de entrada é uma onda quadrada alternada.

Pode-se dizer que o sinal de saída do circuito é uma onda do tipo:

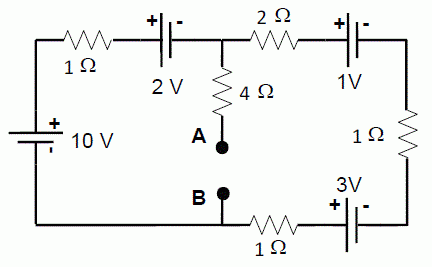

Dado o circuito elétrico de corrente contínua,

a tensão entre A e B (em Volt) é de:

Considere a equação Booleana a seguir:

Y = A . B . C + A !$ \bar C !$ + A . !$ \bar B !$

Ela pode ser implementada de forma mínima com:

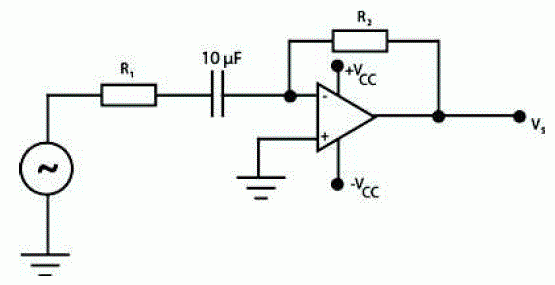

Observe o circuito representado a seguir:

Considerando que o circuito tem um ganho de 10 e o sinal a ser diferenciado tem frequência de 2 kHz, nessas condições, os valores de R1 e R2 , em Ω, respectivamente, valem:

Normalmente o FET é polarizado para operar após o estrangulamento na região de saturação da corrente, onde o dispositivo tem sua operação definida mais facilmente pela equação de Schockley.

Considerando um FET canal n com tensão de estrangulamento = - 3 V, corrente de saturação = 10 m A e tensão de polarização = 1,8 V, a corrente de dreno, em m A, vale:

Considere que um amplificador operacional tenha slew rate de 12 V/μs. A largura de banda de grande sinal para uma tensão de pico de saída de 10 V é, aproximadamente, em kHz, de:

O número em binário 01110₂ equivale em decimal ao número:
