Considere que, entre dois meios transparentes, vidro e cristal, haja uma interface plana, e que uma onda luminosa proveniente do vidro incida sobre essa interface com ângulo θ entre a direção da onda e a reta ortogonal à interface entre os meios. A partir dessa situação hipotética e considerando a lei de Snell e as equações de Fresnel, julgue os itens seguintes.

Por meio da lei de Snell, calcula-se o ângulo entre a direção da luz refratada e a direção da reta ortogonal à interface entre os dois materiais, quando a luz passa do vidro para o cristal.

Considere que, entre dois meios transparentes, vidro e cristal, haja uma interface plana, e que uma onda luminosa proveniente do vidro incida sobre essa interface com ângulo θ entre a direção da onda e a reta ortogonal à interface entre os meios. A partir dessa situação hipotética e considerando a lei de Snell e as equações de Fresnel, julgue os itens seguintes.

As equações de Fresnel, em conjunto com a lei de Snell, permitem determinar, a partir do ângulo de incidência da onda luminosa e dos índices de refração dos dois materiais, as proporções das amplitudes das componentes refletida e transmitida da onda luminosa na interface entre o vidro e o cristal.

Três cargas positivas, de 10⁻⁵ C, estão fixadas em um plano xOy nas posições (0, 0), (1, 0) e (0, 1) e uma quarta carga, negativa e de mesmo módulo que as demais, está posicionada no ponto (1, 1).

A partir da situação apresentada, julgue o item a seguir, considerando que as coordenadas do plano sejam expressas em metros e que a constante de coulomb seja igual a kC = 9×10⁹.

A força resultante exercida pelas três cargas positivas sobre a carga negativa está na mesma direção do vetor \( \begin{pmatrix} \sqrt2 & - \sqrt2 \\ 2 & 2 \end{pmatrix} \) e tem módulo igual a 20N

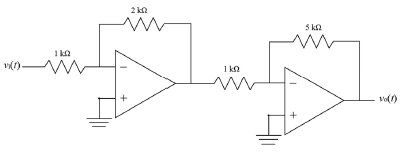

Considerando o circuito precedente, julgue o item a seguir, relativo a quadripolo.

Se o circuito em tela for representado pelo modelo de quadripolo com parâmetros de impedância Z, o valor do parâmetro Z₁₁ será igual a 2 kΩ.

A respeito de elementos de circuitos lineares e do princípio da superposição, julgue os itens a seguir.

Os indutores armazenam energia na forma de um campo elétrico e podem liberar essa energia quando necessário.

O circuito ilustrado na figura a seguir contém duas fontes de tensão constantes V_a= 4 V e V_b= 2 V e tensão de saída V_s.

Considerando que R1 = R2 = R3 = R4 = 1 kΩ, julgue os itens que se seguem.

O equivalente de Thévenin para o circuito que está conectado aos terminais onde aparece a tensão V_s é composto por uma fonte de tensão constante com tensão igual a 3 V, em série com uma resistência de 1 kΩ.

O circuito ilustrado na figura a seguir contém duas fontes de tensão constantes V_a= 4 V e V_b= 2 V e tensão de saída V_s.

Considerando que R1 = R2 = R3 = R4 = 1 kΩ, julgue os itens que se seguem.

As duas equações seguintes estão de acordo com os princípios contidos na lei de Kirchhoff das malhas.
V_a − R₁i_a − R₂(i_a − i_b) − V_b = 0
V_b − R₂(i_b − i_a) − R₄i_b − R₃i_b = 0

O circuito ilustrado na figura a seguir contém duas fontes de tensão constantes V_a= 4 V e V_b= 2 V e tensão de saída V_s.

Considerando que R1 = R2 = R3 = R4 = 1 kΩ, julgue os itens que se seguem.

De acordo com a lei de Kirchhoff dos nós, \( \dfrac{V_x - V_a}{R_1} + \dfrac{V_x -V_b}{R_2} + \dfrac{V_x + V_s}{R_4} = 0 \) e \( \dfrac{V_s}{R_3} + \dfrac{V_s - V_x}{R_4} = 0 \)

O circuito ilustrado na figura a seguir contém duas fontes de tensão constantes V_a= 4 V e V_b= 2 V e tensão de saída V_s.

Considerando que R1 = R2 = R3 = R4 = 1 kΩ, julgue os itens que se seguem.

O equivalente de Norton para o circuito que está conectado aos terminais onde aparece a tensão V_s é composto por uma fonte de corrente constante com corrente igual a 1 mA, em paralelo com uma resistência de 1 kΩ.

Acerca do projeto, da execução e do desempenho de instalações hidrossanitárias de edificações, julgue o item subsequentes.

As tubulações de sistemas prediais de água fria e de água quente não podem apresentar vazamento quando submetidas à pressão estática de 60 kPa, durante 15 min, se o ensaio for feito com água, ou de 35 kPa, durante o mesmo período de tempo, caso o ensaio seja feito com ar.
