Considerando a figura acima, que ilustra um circuito constituído de duas fontes, um amperímetro e de seis resistores com resistência igual a 15 Ω cada, julgue o item subsequente.

A leitura registrada no amperímetro é de aproximadamente 8 mA.

Considerando a figura acima, que ilustra um circuito constituído de duas fontes, um amperímetro e de seis resistores com resistência igual a 15 Ω cada, julgue o item subsequente.

A queda de tensão nos resistores em série será diferente da queda de tensão nos resistores em paralelo.

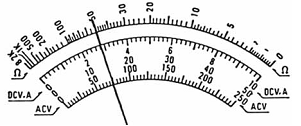

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue o item que se segue, a respeito de sistemas e instrumentos de medida.

2 Se, ao se utilizar o multímetro em uma tomada monofásica, for registrada uma tensão de 220 V AC entre a fase e o neutro, então, em valores nominais, o circuito trifásico disponível será de 380 V entre duas fases quaisquer.

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue o item que se segue, a respeito de sistemas e instrumentos de medida.

Na situação da figura, se uma queda de tensão de corrente contínua (DC) estiver sendo medida em um resistor, com a chave seletora (não mostrada na figura) na posição 250 V DC, então a queda de tensão medida será de 75 V.

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue o item que se segue, a respeito de sistemas e instrumentos de medida.

Na situação da figura, se uma tensão de corrente alternada (AC) estiver sendo medida com a chave seletora (não mostrada na figura) na posição 750 V AC, então o valor medido será de, aproximadamente, 375 V AC.

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue o item que se segue, a respeito de sistemas e instrumentos de medida.

As escalas do multímetro mostradas na figura são todas lineares.

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue o item que se segue, a respeito de sistemas e instrumentos de medida.

O amperímetro é uma espécie de galvanômetro.

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue o item que se segue, a respeito de sistemas e instrumentos de medida.

Na situação da figura, se o multímetro for utilizado para medir uma resistência e a chave seletora estiver na posição R×100, então a resistência medida será de 5 MΩ.

Considerando a figura acima, que mostra símbolos, numerados de 1 a 12, utilizados para representar elementos de circuitos, julgue o item a seguir.

No símbolo 9, as letras E, B e C correspondem a emissor, base e coletor do transistor, respectivamente.

Considerando a figura acima, que mostra símbolos, numerados de 1 a 12, utilizados para representar elementos de circuitos, julgue o item a seguir.

Os símbolos 4 e 5 podem ser utilizados para representar uma fonte ou sinal de corrente alternada.
