“A matemática, vista corretamente, possui não apenas verdade, mas também suprema beleza – uma beleza fria e austera, como a da escultura.” Bertrand Russell.

Assinale a opção que apresenta a afirmação adequada sobre os componentes desse pensamento.

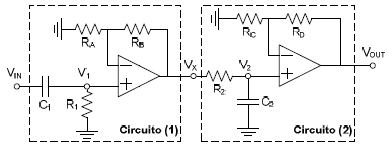

A figura a seguir apresenta um circuito composto pelos circuitos 1 e 2 em cascata.

A respeito desse circuito, analise as afirmativas a seguir.

I. O circuito (1) é um filtro passa-baixa.

II. O amplificador operacional do circuito (2) está na configuração inversor.

III. O circuito (1) e o circuito (2) em conjunto constituem em um passa banda.

Está correto somente o que se afirma em

Uma bobina quadrada de 2cm de lado composta por 100 espiras está posicionada perpendicularmente a um campo magnético uniforme de 2,0 T. Ela é retirada, em um movimento perpendicular ao campo magnético, para uma região em que não há campo magnético.

Para que a tensão induzida na bobina seja de 0,8 V, a bobina deve ser retirada para a região sem a presença do campo magnético em um tempo de

A respeito da função de transferência do sistema de segunda ordem,

!$ { \large Y(s) \over U(s)} = { \large 4 \over s^2 + 2s + 4} !$

analise as afirmativas a seguir.

I. A função é estável se todos os seus polos estiverem no semiplano da esquerda.

II. Para 2s positivo o sistema é estável.

III. Para!$ s = +1 \pm j \surd 3 !$ o sistema é estável.

Admitindo-se que 2s no denominador pode ser positivo ou negativo, está correto somente o que se afirma em

A representação no número 92 na base decimal para a base binária é

Um equipamento de reatância de 0,1 pu para seus valores nominais de potência e tensão de 20 MVA e 200 kV faz parte de um sistema elétrico de potência. Os valores de base adotados no setor do equipamento são 100 MVA e 100 kV.

O valor em dessa reatância para a nova base é:

Em um sistema elétrico, a tensão de pré-falta no ponto de sua ocorrência é igual a 0,7 pu. A corrente de falta é igual a 5 kA em um setor onde a corrente de base é igual a 20 kA.

A impedância do equivalente de Thèvenin de sequência positiva, visto do ponto da falta, é

A distribuição de energia com esquema de aterramento IT deve possuir um dispositivo responsável em monitor a isolação do sistema elétrico.

Esse dispositivo atua na manutenção

Considere as características das configurações de subestações a seguir.

I. Barra dupla, um disjuntor: a manutenção dos disjuntores é realizada com perda dos circuitos de saída, pois não existe, para cada circuito, um disjuntor associado.

II. Barramento em anel: em caso de defeito ou manutenção de um dos disjuntores, somente o segmento em que está localizado este disjuntor ficará isolado.

III. Barra simples seccionado: Em caso de falha da barra, todos os disjuntores serão desligados.

Está correto somente o que se afirma em

Circuitos elétricos instalados em locais com presença de água devem possuir dispositivo que atua por corrente diferencial - DR. A respeito desse dispositivo, assinale a afirmativa correta.
