A figura a seguir apresenta a tabela verdade de duas portas lógicas.

As portas lógicas 1 e 2 são, respectivamente,

Um sistema de iluminação de potência de 3300 VA encontra-se em um local com padrão de tensão 220/127 V. A sua alimentação se dá por meio de um circuito bifásico de 22 metros de comprimento.

Considerando que a tabela acima apresenta as quedas de tensão em V/A.km e que a máxima queda permitida a esse circuito é de 3 %, a seção mínima do condutor desse circuito deve ser de

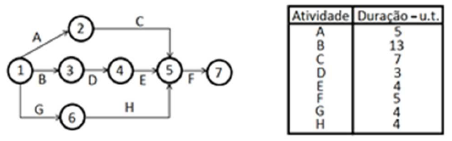

A figura a seguir apresenta um diagrama de rede PERT-CPM do planejamento de um projeto e sua respectiva tabela de tempos das atividades em unidades de tempo – ut.

O tempo de execução desse projeto é

Para a estimativa do tempo médio de execução de uma atividade qualquer de uma obra são considerados os tempos otimista, pessimista e mais provável.

A atividade que possua esses tempos iguais a, respectivamente, 15, 50 e 25 unidades de tempo, tem, como tempo médio de execução,

O sistema trifásico, em que a diferença de potencial em cada umas das cargas monofásicas que compõem a carga trifásica é dada pelo somatório do valor da tensão de fase da fonte com a tensão de deslocamento de neutro diferente de zero, é

Um motor de indução de 6 polos e escorregamento de 0,20 foi projetado para operar na frequência de rotor igual a 1200 rpm.

A frequência da fonte para a alimentação desse motor é

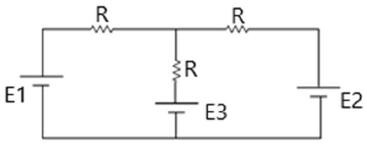

A figura a seguir apresenta um circuito composto por três resistores iguais a R e três fontes contínuas E1, E2, e E3.

Dados:

E1 = 10 V

E2 = 20 V

R = !$ 10 \ \Omega !$

O valor de E3 para que a corrente elétrica no ramo central do circuito seja igual a zero é

A proteção diferencial longitudinal é recomendada para motores acima de 1 MVA.

Essa proteção atua na ocorrência de falta entre

A potência de curto-circuito na entrada de uma subestação industrial, que possui um transformador de potência de 300 kVA, é de 150 kVA. Considerando que a tensão de base é igual à tensão de entrada do transformador e que a potência de base é igual à potência do transformador, a reatância reduzida do sistema, em pu, é igual a

A figura abaixo apresenta um circuito composto por um resistor R de !$ 40 \ \Omega !$, uma reatância capacitiva X_C em paralelo com um elemento passivo puro P, alimentados por uma fonte senoidal de 250 V eficazes, fazendo com que flua uma corrente elétrica pelo resistor de 5 A.

O módulo e o ângulo da associação de X_c e P e a característica de P são, respectivamente,
