Para a parametrização de um relé eletrônico de um disjuntor de média tensão, quais as funções mínimas que ele deve possuir para que a planilha dos parâmetros para ajustes de proteção da concessionária possa ser preenchida? Escolha a alternativa CORRETA:

Se a da anterior tiver de concreto com as dimensões internas de 6,50mx3,80m e pé no mínimo estabelecido pelo RIC de MT, calcular a menor área possível de ventilação. (Considerar apenas duas casas após a vírgula). Escolha a alternativa CORRETA:

Numa unidade isolada da Universidade, será instalada uma subestação em alvenaria tipo cabine, com entrada subterrânea, tensão primária de 13,8 Kv e transformador de 500 Kva com BT-127/220V, conforme croquis A, B, C e D da planta baixa. Tendo que aprovar esse projeto na concessionária local, escolha a alternativa CORRETA que atende às orientações do RIC de MT e da ABNT:

O lado de alta tensão de um transformador abaixador tem 500 espiras e o lado de baixa tem 100 espiras. É aplicada uma tensão de 0,22kV no lado de alta e inserida uma impedância de 5!$ Ω !$ como carga no lado de baixa desse transformador. Calcule a impedância de entrada do primário a partir da relação entre a tensão e a corrente primária. Escolha a alternativa CORRETA:

Assinale a alternativa CORRETA. Considere a instalação elétrica de uma dependência de um prédio na figura a seguir, onde se apresentam duas luminárias, dois interruptores paralelos (Three-Way) e um interruptor intermediário (Four-VWay), chegando um circuito monofásico composto por uma fase, um neutro e um terra (proteção). A opção que preenche corretamente os trechos 1, 2,3 e 4 indicados é:

A ABNT NBR 5419 — Proteção Contra Descargas Atmosféricas apresenta medidas de proteção para redução de falhas dos sistemas elétricos e eletrônicos, onde as medidas de proteção contra surtos (MPS) previstas são, EXCETO:

Uma carga trifásica de 5709W com fator de potência de 0,5 será ligada em 220/127V. Ela é alimentada por condutores de cobres isolados com PVC e está em um eletroduto rígido embutido, o método de referência para a instalação é B1 e a temperatura ambiente é de 30ºC. Nesse eletroduto, há somente esse circuito passando. Determine a seção nominal dos condutores fase desse circuito. Considere !$ \sqrt3 !$= 1,73.

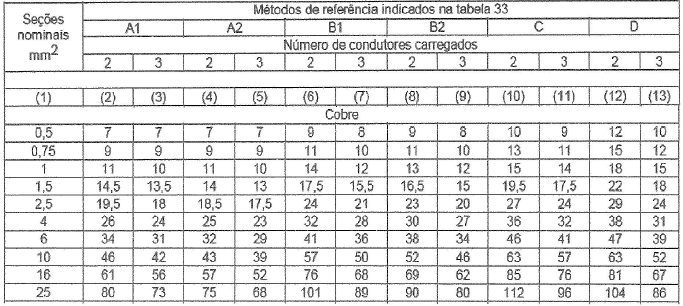

Tabela de Capacidades de condução de corrente, em ampères, para os métodos de referência A1, A2,B1, B2,C e D, para condutores de cobre, com Isolação: PVC, Temperatura no condutor: 70ºC e Temperaturas de referência do ambiente: 30ºC (ar), 20ºC (solo).

Com relação à NR10, que prevê segurança em projetos, assinale a alternativa CORRETA:

I- O projeto deve definir a configuração do esquema de aterramento, a obrigatoriedade ou não da interligação entre o condutor neutro e o de proteção e a conexão à terra das partes condutoras não destinadas à condução da eletricidade.

II- O projeto elétrico, na medida do possível, deve prever a instalação de dispositivo de seccionamento de ação simultânea, que permita a aplicação de impedimento de reenergização do circuito.

III- O projeto de instalações elétricas deve considerar o espaço seguro, quanto ao dimensionamento e a localização de seus componentes e as influências externas, quando da operação e da realização de serviços de construção e de manutenção.

IV- Todo projeto deve prever condições para a adoção de aterramento temporário.

Em um projeto de iluminação é INCORRETO afirmar:

Quanto às propriedades elétricas dos materiais, é INCORRETO afirmar que:
