Em um Fan Coil com velocidade de face de 2 m/s e vazão de 3.600 m³/h, sendo a largura da serpentina de 1 m, calcule a altura da serpentina e assinale-a.

Sobre o funcionamento e a aplicação da válvula de expansão termostática em sistemas de refrigeração, analise as afirmativas a seguir.

I - As válvulas de expansão com equalização de pressão externa devem ser utilizadas se houver distribuidores de líquido instalados.

II - Se houver equalização da pressão externa, a linha de equalização deve estar conectada à linha de sucção, imediatamente após o bulbo.

III - Girando o pino no sentido horário (fechando), diminui-se o superaquecimento da válvula de expansão, e, no sentido anti-horário (abrindo), aumenta-se o superaquecimento.

Quais estão corretas?

Qual dos modelos de ventiladores abaixo apresenta a maior pressão estática, considerando a mesma vazão?

No Fan Coil, para resfriamento de ar, a profundidade da serpentina, caracterizada pelo número de fileiras (rows), influencia em maior grau

Em relação à disposição dos estágios de filtragem previstos na NBR 7256:2021, analise as afirmações a seguir.

I - O primeiro estágio deve ser instalado antes da serpentina, de forma a pré-filtrar todo o ar a ser tratado, tanto o ar exterior quanto o ar recirculado.

II - Todo ar exterior deve ser filtrado por meio de caixas de filtragem dedicadas ou pelo filtro do equipamento.

III - O terceiro estágio deve ser instalado no lado pressurizado do duto, o mais perto possível do ambiente tratado, preferivelmente no próprio terminal de insuflação.

Quais estão corretas?

Em relação ao termo approach, aplicado na análise de desempenho de chiller (resfriadores de líquido), assinale a alternativa correta.

Sobre as linhas de fluido em um condicionador de ar do tipo split hi-wall de uso doméstico, no ciclo reverso, a linha que

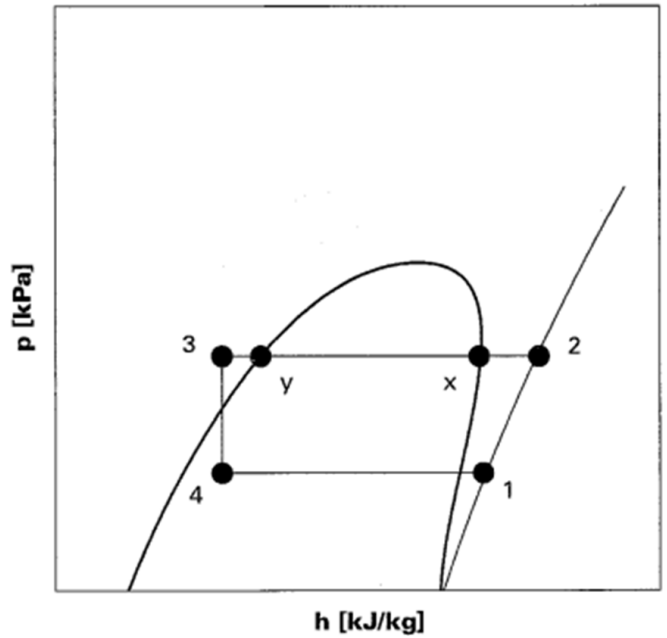

A figura abaixo apresenta um diagrama de pressão versus entalpia para um ciclo termodinâmico de refrigeração.

Com base na análise do diagrama, assinale a alternativa INCORRETA.

Em um sistema de refrigeração por compressão de vapor, o flashing ou flashgas pode ocorrer na região entre

Analise as afirmações sobre sistemas VRF.

I - São sistemas de expansão indireta atuando em mais de uma unidade evaporadora que permitem operação em carga parcial.

II - São constituídos de uma ou mais unidades condensadoras que operam em série, com controle único integrado e um conjunto de várias unidades evaporadoras para atender diferentes zonas térmicas de um ambiente climatizado.

III - Cada evaporadora possui uma válvula de controle de vazão de fluido refrigerante que é controlada por um sensor instalado na zona térmica atendida.

Quais estão corretas?
