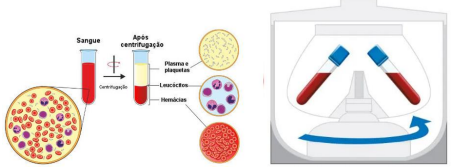

Uma centrífuga refrigerada é um tipo de equipamento de laboratório usado para separar componentes de misturas líquidas através da aplicação de força centrífuga. Diferente das centrífugas comuns, ela possui um sistema de refrigeração integrado que mantém as amostras em uma temperatura constante durante a centrifugação:

Diante do exposto e, ainda, considerando a boa separação dos componentes desejados, é correto afirmar que “a força centrífuga separa os componentes, o ____________ denso ocupará a parte ____________.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

Entre os principais itens de equipamentos de uma câmara frigorífica, destacam-se alguns componentes como: unidade evaporadora; unidade condensadora; válvula de expansão; controlador; válvulas solenoides; entre outros. Considerando a relação da definição do componente e sua função no sistema, assinale a afirmativa INCORRETA.

A Norma Brasileira NBR 16401 especifica os parâmetros básicos e requisitos para os sistemas de condicionamento de ar, visando à obtenção de qualidade aceitável do ar interior para conforto, bem como determina: a) vazões mínimas de ar exterior para ventilação; b) níveis mínimos de filtragem do ar; c) requisitos técnicos dos sistemas e componentes relativos à qualidade do ar interior. De acordo com o item 4 da normativa supracitada: “a elaboração de um projeto deve ocorrer em etapas sucessivas, dividindo-se o processo de atividades técnicas de modo a se obter uma evolução positiva e consistente da concepção adotada para as instalações e da integração destas com a edificação e seus componentes, garantindo o atendimento às exigências de desempenho e qualidade definida pelo contratante. Cabe ao projetista executar as atividades e fornecer ao contratante os documentos de acordo com o estipulado em 4.1 a 4.5”. São documentos estipulados na Norma ABNT NBR 16401 em conformidade com os termos exigidos, EXCETO:

A manutenção da temperatura durante o armazenamento é essencial para manter a capacidade de transporte de oxigênio do sangue e seus hemocomponentes. Mudanças na temperatura podem ocasionar o crescimento de bactérias ou a desnaturação de proteínas, o que deve ser evitado. Para armazenar o plasma, de acordo com a Agência Nacional de vigilância Sanitária (Anvisa), considerando o melhor controle térmico, é possível utilizar as seguintes alternativas, EXCETO:

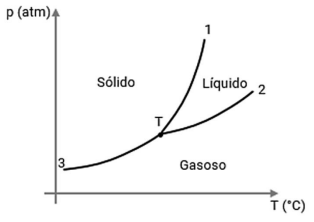

Os gráficos de aquecimento/resfriamento consideram apenas o fator temperatura nas mudanças de estado físico. Uma ferramenta para estudar as mudanças de fase, envolvendo temperatura e pressão, é o chamado diagrama de fases:

Considere o estudo de uma substância conforme demonstra o gráfico de diagrama de fases anterior. Tendo em vista que a substância teve uma expansão isotérmica, a partir do estado líquido, é correto afirmar que ela sofreu uma:

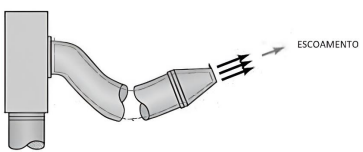

O bocal ilustrado a seguir escoa com uma vazão (Q) de 5 L/s de água de massa específica (ρ) = 1.000 kg/m³ para desembocar em um reservatório.

Dados:

• Patm = 100.000 Pa

• ∅_tubo = 1”

• ∅_bocal = ½”

Com base nas informações fornecidas, determine a velocidade média do fluido na saída do bocal e o diâmetro mínimo da seção.

O calor de um sólido frequentemente é transferido através da parede do material por condução e, finalmente, dissipado para o ar ambiente por convecção. Um bom isolamento térmico também deve ser fornecido para não sobrecarregar os equipamentos. Um laboratório de conservação de hemoderivados, com temperatura ambiente de 25°C, recebe calor do ambiente externo, que está a 32°C. As paredes foram feitas de um tijolo especial, com condutividade térmica de 0,50 W/m . K, possuindo 20 cm de espessura e ocupando uma área total de 100 m². Os valores do coeficiente de transferência de calor por convecção no lado interno e no lado externo devem ser retirados da tabela a seguir:

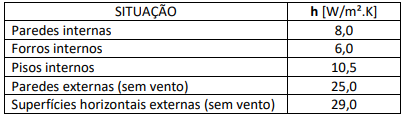

Valores do coeficiente de convecção “h” para situações de convecção natural em edifícios (ar ↔ superfícies)

Com base nas informações fornecidas, assinale a alternativa que corresponde corretamente à quantidade de calor recebido.

(Para fins de facilitação, pode-se arredondar a resposta e desprezar os algarismos depois da vírgula.)

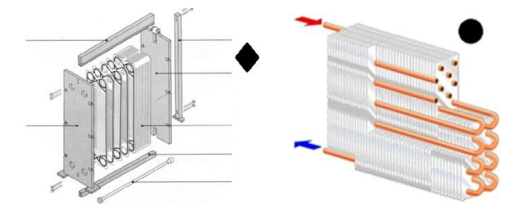

Analise os trocadores calor cujos nomes de seus componentes foram propositalmente excluídos. Cada um teve uma figura geométrica, escolhida aleatoriamente, relacionada ao lado para sua posterior identificação.

Para um projeto de retrofit de um sistema pneumático, ficou estabelecido que seria reaproveitado o compressor existente juntamente com o reservatório de ar comprimido utilizado no sistema; no entanto, ele deveria ser calculado, considerando a necessidade de abastecimento futuro. Calcule a massa específica e o peso do ar contido no tanque, quando a pressão manométrica do ar no tanque for igual a 350 kPa; pressão necessária para a alimentação do sistema.

Dados:

• Admita que a temperatura do ar no tanque é 22°C e que K = °C + 273;

• Pressão atmosférica vale 100 kPa;

• A constante do gás para o ar é R = 287 (J/kg . K);

• Considere a gravidade g = 10m/s².

Assinale, a seguir, os valores de massa específica e peso, respectivamente.

O isolamento térmico consiste na instalação de barreiras para impedir a transferência de calor dos equipamentos para o ambiente a uma temperatura diferente. O isolamento térmico do freezer será feito com Poliuretano (PUR) – uma espuma rígida que resulta da reação química entre um poli-isocianato e um gás expansor. Juntos proporcionam um elevado fator de isolamento térmico, especialmente para superfícies que operam em baixas temperaturas. Essas características se devem à sua baixa densidade (massa específica aparente) e ao reduzido coeficiente de condutividade térmica. Considerando que o freezer utilizado possui as dimensões e o valor de U calculado na questão anterior, determine a espessura mínima de um isolantepoliuretano expandido (k = 0,020 W/m . K) a ser aplicada às superfícies do compartimento.

(Despreze a contribuição dos materiais de revestimento interno e externo. Os coeficientes de convecção interno e externo podem ser assumidos como 7,5 e 20,0 W/m² . K.)
