O sistema de valores por unidade (pu) é amplamente utilizado na análise de sistemas elétricos de potência para simplificar os cálculos de grandezas elétricas, eliminando a necessidade de lidar com diferentes unidades físicas. Esse sistema normaliza as grandezas elétricas em relação a valores base de potência e tensão, permitindo que as análises sejam feitas de forma mais uniforme, independentemente da escala de tensão ou corrente no sistema. Um transformador trifásico possui os seguintes dados nominais: 500 kVA, 13,8 kV no lado primário e 440 V no lado secundário. Em uma análise de valores por unidade, as bases de potência e tensão são definidas como 500 kVA e 13,8 kV no lado primário. Com uma corrente no lado primário de 20 A, determine o valor correspondente da corrente em por unidade (pu).

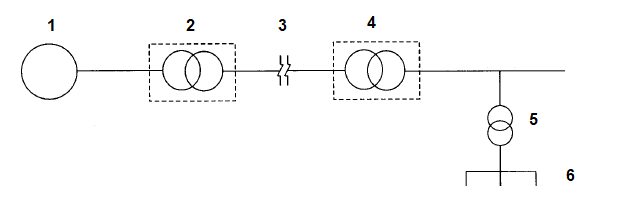

A figura a seguir representa um sistema elétrico de potência:

Com base nas informações apresentadas, assinale a correspondência correta.

Para a medição de grandezas elétricas tanto o conhecimento na operação dos equipamentos quanto seus princípios de funcionamento são fundamentais. Com base nos princípios e nas propriedades desses instrumentos, bem como as naturezas das grandezas medidas, analise as afirmativas a seguir.

I. O terrômetro é um instrumento de medidas elétricas destinado à medição da resistência de isolamento dos dispositivos ou equipamentos elétricos (motores, transformadores, redes de eletrodutos metálicos, cabos etc.).

II. Para a medição de correntes mais baixas, liga-se exatamente ao instrumento um resistor em paralelo, designado por derivador, também conhecido como shunt.

III. Medidores de tensão ou voltímetros são medidores de corrente com elevada resistência interna, quando é aplicada uma tensão, circula uma determinada corrente que provoca a deflexão do ponteiro.

Está correto o que se afirma apenas em

A figura a seguir representa o esquema de um transformador trifásico equilibrado com tensão de linha de 10 kV no primário, relação N1/N2 = 10:

O valor da tensão de linha no secundário é:

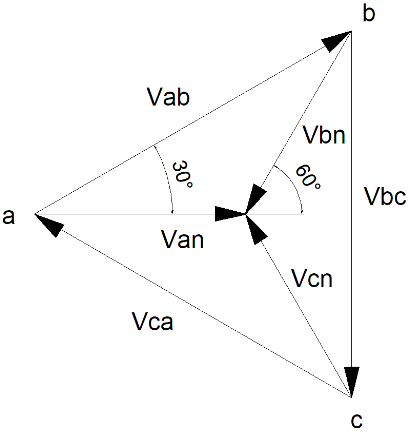

Em um sistema trifásico equilibrado, sequência ABC, conforme o diagrama fasorial apresentado, a tensão V_ab é de 260 0° V, alimentando uma carga equilibrada, em conexão Y, com impedância Z_L = 50 20° Ω.

Em relação ao módulo e fase da corrente I_{an ,} assinale a alternativa correta.

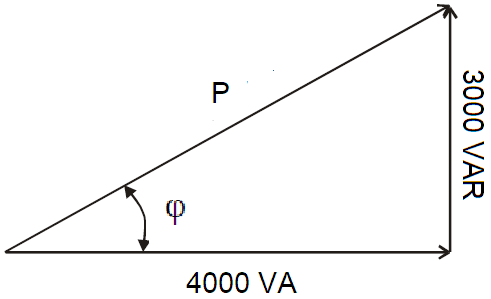

Uma instalação elétrica possui alguns circuitos que alimentam motores, aparelhos de ar-condicionado, refrigeradores e outros tipos de equipamentos de potência como estufas. O engenheiro eletricista responsável pelas instalações do local analisou o consumo energético que resultou nas potências conforme evidencia a figura a seguir:

Com base na figura e nas informações apresentadas, assinale a afirmativa correta.

Em uma linha de transmissão cuja tensão base V_LL é de 240 kV e a potência base é de 60000 kVA, um engenheiro eletricista verificou os valores da tensão e potência existentes fase-neutro (por fase) de 125 kV e 15000 Kva, respectivamente. Considerando a linha equilibrada, os valores por fase verificados representados em PU da tensão e potência são, respectivamente:

Um sistema off grid para alimentação de uma unidade de saúde foi projetado e, para isso, o banco de baterias deve atender à demanda dessa unidade de forma que não ocorra queda de tensão, evitando danos ou desligamento de algum aparelho. A potência consumida é de 3,6 kW, que deve ser fornecida ininterruptamente durante seis horas contínuas, e o índice de eficiência do inversor CC – CA é de 100%. Desconsidera-se a fonte de energia fotovoltaica e o controlador de carga que serão dimensionados posteriormente em função da potência consumida. Serão utilizadas baterias de lítio de 12 V – 100 ah que podem descarregar até 100% de sua capacidade sem prejuízo. Portanto, a fim de a evitar cálculos superdimensionados, pois as baterias de lítio têm um custo elevado, o número de baterias deve ser de, no mínimo:

Determinado engenheiro eletricista precisou inspecionar um sistema de distribuição de energia na empresa em que trabalha. Durante a inspeção, ele passou por uma longa área aberta, além de subir por uma escada externa, muito alta e de difícil subida, para acessar o Sistema de Proteção Contra Descargas Atmosféricas (SPDA), local ainda em construção e com altos níveis de ruídos sonoros. São considerados Equipamentos de Proteção Individual (EPIs) obrigatórios para a realização dessa inspeção:

I. Capacete e protetor auricular.

II. Luvas de raspa de couro e óculos de segurança.

III. Calçados contra choques elétricos e dispositivo trava-queda.

É correto o que se afirma apenas em

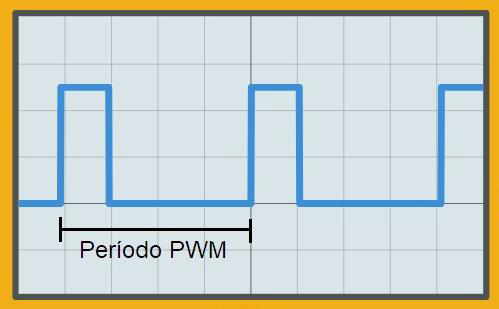

A figura a seguir mostra um osciloscópio medindo a saída de um sistema de modulação por pulso (PWM) para controle de potência de um motor elétrico de corrente contínua:

Desconsiderando perdas do sistema e do motor, assinale, a seguir, a potência fornecida ao motor no momento da medição mostrada na imagem, considerando que a potência máxima oferecida pelo sistema é de 4 CV.
