Assinale a alternativa que preenche corretamente a lacuna no texto a seguir. A potência é a medida da energia armazenada que é devolvida para a fonte durante cada ciclo de corrente alternada. É a energia que é utilizada para produzir os campos elétrico e magnético necessários para o funcionamento de certos tipos de cargas como, por exemplo, retificadores industriais e motores elétricos.

Sobre partida estrela- triângulo, é ERRADO afirmar que:

Sobre o sistema elétrico da figura a seguir, é ERRADO afirmar que:

Analise as afirmativas sobre disjuntores e assinale a alternativa correspondente.

I- Os do tipo térmicos utilizam a deformação de placas bimetálicas, causada pelo seu aquecimento.

II- Um disjuntor térmico é um sistema eletromecânico simples e robusto, apresentando-se muito preciso e dispondo de um tempo de reação rápido.

III- O tipo de funcionamento dos disjuntores magnéticos permite-lhes substituir os fusíveis em relação aos curto-circuitos.

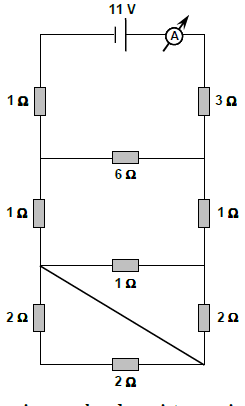

A questão deve ser respondidas de acordo com o circuito elétrico da figura a seguir, considerando que os fios e cabos condutores de eletricidade, possuam resistência zero.

Determine o valor da corrente elétrica registrada no amperímetro A.

A questão deve ser respondidas de acordo com o circuito elétrico da figura a seguir, considerando que os fios e cabos condutores de eletricidade, possuam resistência zero.

Qual é a potência dissipada pelo resistor de 3W?

A questão deve ser respondidas de acordo com o circuito elétrico da figura a seguir, considerando que os fios e cabos condutores de eletricidade, possuam resistência zero.

Determine o valor do resistor equivalente do circuito.

A medição de Potência Ativa pelo Método dos 2 Wattímetros é aplicável para:

Analise as afirmativas sobre lâmpada fluorescente e assinale a alternativa correspondente.

I- É constituída por um tubo de descarga alongado, com um eletrodo em cada extremidade.

II- O gás usado para encher o tubo inclui um gás inerte e uma pequena quantidade de mercúrio, cujo vapor produz radiação ultravioleta quando excitado.

III- O tubo de descarga é revestido com uma substância fluorescente, que transforma a radiação ultravioleta em luz visível.

Analise as afirmativas sobre instrumentos de medidas elétricas e assinale a alternativa correspondente.

I- O galvanômetro é um instrumento muito sensível, sendo que o do tipo de bobina móvel apresenta uma bobina de fio muito fino, montada em um eixo móvel e instalada entre os polos de um ímã fixo.

II- Um amperímetro deve ser construído de tal forma que possua a menor resistência interna possível.

III- O voltímetro é um instrumento usado para medir a diferença de potencial. Deve possuir resistência elétrica muito elevada com relação ao circuito aferido, sendo ligado em série ao mesmo.
