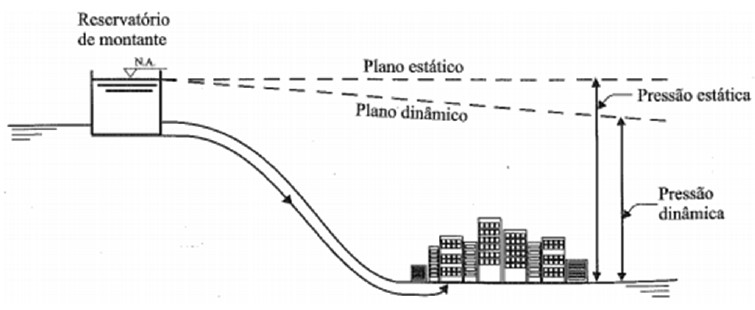

A figura a seguir apresenta uma cidade abastecida por um reservatório de montante. Entre o reservatório e o final da rede de distribuição existe um desnível máximo de 45 e mínimo de 40 metros. Sabe-se que a distância entre o reservatório e o final da rede de distribuição é de 7 km, e que na rede há uma perda de carga singular de 10 m.

(Fonte: TS UTIYA, M. T. Abastecimento de água. São Paulo: Departamento de Engenharia Hidráulica e Sanitária da Escola Politécnica da Universidade de São Paulo, 2004. 643 p.)

Calcule as linhas piezométricas máxima e mínima da rede considerando-se uma perda de carga unitária de 3 m/km.

Está correto o que se afirma em

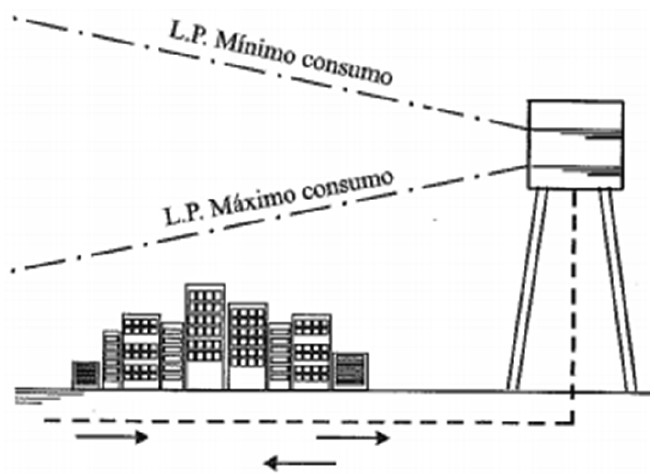

A cidade apresentada na figura a seguir é habitada por 105.000 pessoas. Sabendo-se que o consumo per capita na cidade é de 240 l/hab. dia, que o consumo na ETA é de 5% e que a demanda mínima na rede de distribuição é de 210 l/s, considere os dados a seguir:

- Coeficiente do dia de maior consumo (k1) = 1,2.

- Coeficiente da hora de maior consumo (k2) = 1,5.

(Fonte: TS UTIYA, M. T. Abastecimento de água. São Paulo: Departamento de Engenharia Hidráulica e Sanitária da Escola Politécnica da Universidade de São Paulo, 2004. 643 p.)

Qual a vazão, em l/s, do trecho entre o reservatório e a cidade?

Para reagir ao princípio de incêndio, antes que ele se propague, são bastante utilizados os dispositivos automáticos chamados de

Em um projeto de aproveitamento de água da chuva, sabendo-se que a precipitação média anual na cidade é de 1.470 mm, a área de coleta é de 250 m², o coeficiente de escoamento superficial da cobertura é de 0,95 e a eficiência do sistema de captação da água da chuva é de 0,85, o cálculo do volume mensal disponível de água de chuva será, em m³, é de

Os usos não potáveis em edificações, abrangidos pela norma brasileira NBR 15.527/2019 (Aproveitamento de Água de Chuva de Coberturas para Fins Não Potáveis - Requisitos) são:

I - Sistemas de resfriamento a água.

II - Descargas de bacias sanitárias, independente do sistema de acionamento.

III - Lavagem de veículos.

IV - Reserva técnica de incêndio.

V - Uso ornamental (fontes e chafariz).

Está correto apenas o que se afirma em

Com base na NBR 10844:1989, no dimensionamento de um condutor horizontal de seção circular, com diâmetro igual a 100 mm, deve ser considerada lâmina de água de altura igual a quantos centímetros?

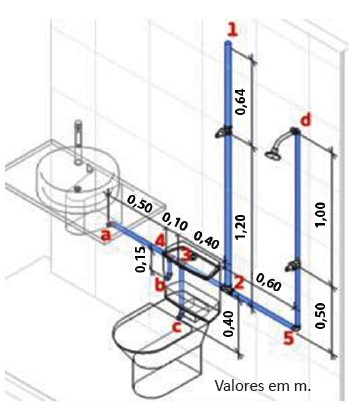

A NBR 5626:2020 delimita as pressões máximas e mínimas de utilização. No isométrico apresentado na figura a seguir, no ponto 1 a carga de pressão é 3,0 m.c.a., a perda de carga unitária no trecho (1-2) é igual a 0,054 m/m, a perda de carga unitária nos trechos (2-5) e (5-d) é igual a 0,10 m/m, o somatório dos comprimentos equivalentes no trecho 1-2 é igual a 5 m e o somatório dos comprimentos equivalentes no trecho 2-d é igual a 7,4 m.

Disponível em: <https://neoipsum.com.br/dimensionar-tubulacoes-de-agua- fria/>.

A carga de pressão disponível no chuveiro (ponto D), em m.c.a., é de

O sistema predial de água fria pode ser dividido em três subsistemas: subsistema de abastecimento, subsistema de reservação e subsistema de distribuição. Em relação aos elementos que constituem esses subsistemas é correto afirmar que

O golpe de aríete é um fenômeno que pode ocorrer nas instalações hidráulicas, provocando golpes de grande força (elevação de pressão) nos equipamentos da instalação, podendo causar rupturas em conexões.

O que NÃO pode causar golpe de aríete?

Em sistemas prediais de esgoto sanitário, para impedir o retorno do esgoto em situação de inundação, enchentes, refluxo de marés, entupimentos e vazões elevadas em períodos de chuva, qual válvula deve ser instalada nos ramais prediais, após a caixa de inspeção?
