Considere uma PLANTA BAIXA desenhada em metros, na escala 1/1, no AUTOCAD 2007. Deseja-se inserir nessa PLANTA um BLOCO de um quadro de distribuição de 40cm de largura e 10cm de profundidade, desenhado em centímetros, na escala 1/1. Para que o BLOCO seja inserido corretamente, ou seja, na mesma escala da PLANTA BAIXA, deve-se

Considerando BLOCOS no AUTOCAD 2007, marque a opção INCORRETA.

Analise as afirmativas sobre sistemas elétricos de potência.

I. A ANEEL é uma empresa responsável por definir como o sistema interligado deve operar, considerando tanto aspectos de segurança quanto aspectos econômicos.

II. O fluxo de potência ativa em uma linha de transmissão é inversamente proporcional à sua reatância e diretamente proporcional ao quadrado da tensão. Por isso, para se aumentar a capacidade das linhas, entre outras alternativas, pode-se aumentar a tensão nominal ou fazer uso da ligação de capacitores em série com a linha.

III. A ONS é uma autarquia vinculada ao Ministério de Minas e Energia, com as atribuições de regular e fiscalizar a geração, a transmissão, a distribuição e a comercialização da energia elétrica no Brasil.

IV. A transmissão em corrente contínua é normalmente utilizada para conectar dois sistemas ou duas partes de um sistema de corrente alternada com distâncias elevadas.

Está CORRETO o que se afirma em

As usinas termoelétricas produzem energia elétrica a partir da energia liberada em forma de calor, obtida a partir de algum tipo de recurso, renovável ou não. Assinale a opção que corresponde somente a tipos de usinas termoelétricas.

Considerando partida e controle de velocidade de motores elétricos, assinale a opção CORRETA.

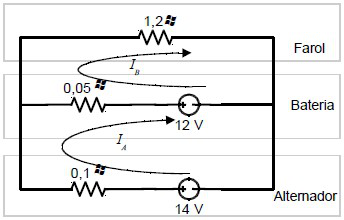

O circuito da figura abaixo representa o sistema elétrico de um automóvel. Utilizando o método das correntes de malha, é possível obter as correntes do alternador, da bateria e do farol. O sistema de equações obtido por esse método é:

Os ensaios a vazio e de rotor bloqueado de um motor de indução trifásico de 5 hp, ligação delta, velocidade nominal de 1750 rpm, apresentaram os seguintes resultados:

Ensaio a vazio: tensão e correntes de linha: 220V e 5,0A; Potência trifásica: 300W

Ensaio de rotor travado: tensão e corrente de linha: 44V e 12A; Potência trifásica: 446W

Considerando a resistência do enrolamento do estator de 2,0 Ω por fase e que 1hp é aproximadamente 746W, pode-se afirmar que

Assinale a opção INCORRETA sobre equipamentos utilizados em subestações abrigadas até 15kV.

Assinale a opção INCORRETA sobre os dispositivos DR (diferencial-residual).

Assinale a opção INCORRETA sobre aterramento, prescrito pela norma NBR 5410/2005.
