Em um galvanômetro, o valor da corrente de fundo de escala é de 200 mA e a resistência interna da bobina é de 10 Ω. Qual o valor aproximado da resistência shunt para medir uma corrente de até 2 A com o mesmo galvanômetro?

Um transformador trifásico de 45 kVA, 13800V/380V e conexão Δ-Δ, é usado para alimentar uma carga trifásica equilibrada em estrela. Calcule e marque a opção que contém, respectivamente, a potência aparente, a potência ativa e a potência reativa na carga. Corrente de fase na carga = 25A; fator de potencio da carga = 0,80

Nos motores de indução trifásicos – MIT, podemos afirmar que a diferença entre a velocidade do campo girante e a velocidade do rotor é definida como:

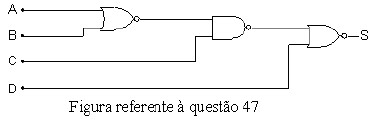

A expressão booleana simplificada, correspondente ao circuito digital abaixo, é:

O resultado da soma dos números binários A = 10101110 e B = 01001111, em hexadecimal e decimal, é, respectivamente:

O transistor bipolar de junção tipo NPN polarizado para tensão contínua, mostrado na figura abaixo, está operando com β = 50 e V_BE = 0,7V. Calcule o valor aproximado da corrente de base (I_B) e a queda de tensão entre o coletor e o emissor (V_CE) e marque a opção que contém esses valores.

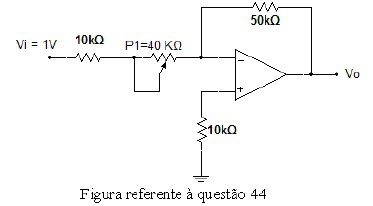

Determine VOMIN e VOMAX no circuito abaixo, considerando o amplificador operacional ideal e a tensão de entrada Vi com valor adequado para não saturar a saída do amplificador operacional e, em seguida, marque a opção que contém os valores que você determinou.

Qual o valor da resistência elétrica para um resistor com 4 faixas de cores, com a seguinte sequência: amarelo, violeta, vermelho e ouro?

Com relação aos princípios do eletromagnetismo, temos as seguintes afirmações:

I – A intensidade do campo magnético ao redor de um condutor independe do valor da corrente que atravessa o condutor.

II – A relutância magnética de um determinado material é inversamente proporcional à sua permeabilidade magnética.

III – A indutância de uma bobina depende somente do número de espiras que formam o enrolamento desta bobina.

Em relação às afirmações, assinale a opção correta.

Dois condutores longos e retos são colocados em paralelo em um meio com uma permeabilidade magnética μ dada em (Henry/m) e a uma distância de 50 cm entre seus centros. Cada condutor conduz uma corrente de 20 A no mesmo sentido. Calcule o módulo da força por metro (N/m) sobre estes condutores e marque a opção correspondente a este cálculo.
