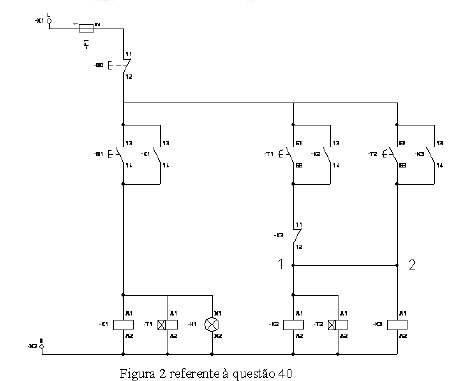

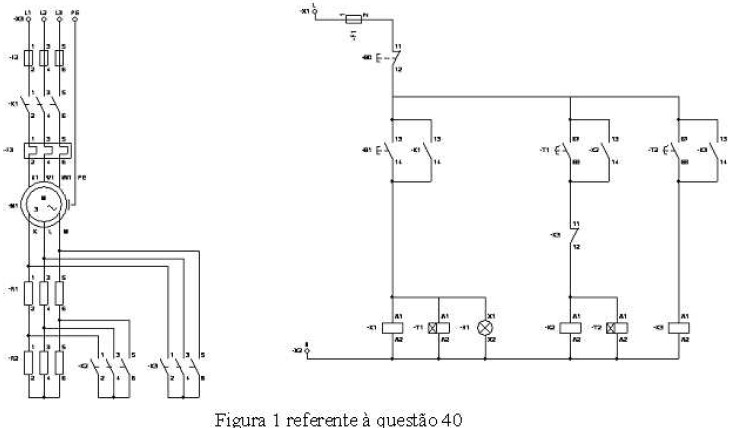

A Figura 1 mostra um esquema de acionamento elétrico para partida de um motor com rotor bobinado. A Figura 2 mostra um curto-circuito no diagrama de comando, entre os pontos 1 e 2, para partida do motor com rotor bobinado. O que poderá ocorrer ao acionar a botoeira para ligar o motor utilizando o diagrama de comando da Figura 2?

Com relação à manutenção, associe os itens a seguir às características descritas abaixo e marque a sequência correta.

1 - Manutenção corretiva.

2 - Manutenção preventiva.

3 - Manutenção preditiva.

4 - Manutenção detectiva.

( ) é a atuação realizada com base em modificação de parâmetro (condição ou desempenho), cujo acompanhamento obedece a uma sistemática.

( ) consiste geralmente no maior custo devido à falta de disponibilidade do sistema ou equipamento.

( ) é a atuação efetuada em sistemas de proteção buscando perceber falhas ocultas ou não perceptíveis ao pessoal de operação e manutenção.

( ) consiste em um trabalho de evitar defeitos que possam originar a parada ou um baixo rendimento dos equipamentos em operação.

Utilize o método de dimensionamento pela queda de tensão, determine os condutores adequados para um ramal monofásico de alimentação em uma instalação elétrica com as características abaixo e, a seguir, marque a opção correspondente.

Máxima queda de tensão admissível = 2%

Distância do medidor ao quadro geral de distribuição = 8 metros.

Carga total instalada = 3 kW (iluminação e tomadas) + 4,5 kW (chuveiro) + 1,7 kW (ar condicionado).

Fator de demanda a considerar = 60% (iluminação e tomadas) e 100% (chuveiro e ar condicionado).

Tensão de alimentação = 120V.

Fator de potência = 1.

Tabela referente à questão 38

Assinale a opção que está em desacordo com os componentes de um sistema de proteção.

De acordo com a NR-10, somente serão consideradas desenergizadas as instalações elétricas liberadas para trabalho mediante os procedimentos apropriados. Assinale a opção que NÃO diz respeito a qualquer desses procedimentos.

Com relação aos módulos de entrada e saída de um Controlador Lógico Programável (PLC), assinale a opção correta.

Com relação ao acionamento de motores elétricos, julgue os itens a seguir, indicando (V) para verdadeiro e (F) para falso, e marque a sequência correta para as afirmações abaixo.

( ) Na partida direta, a corrente de partida é diretamente proporcional à tensão de alimentação e diminui à medida que a velocidade aumenta.

( ) A chave estrela-triângulo não é recomendada para partidas de máquinas a vazio, isto é, sem carga.

( ) A chave de partida compensadora alimenta as bobinas do motor com tensão reduzida na partida, utilizando um autotransformador, e os TAPS podem variar a tensão de alimentação em 50%, 65% e 80%. Ao longo de todo o processo de partida do motor, a corrente fica reduzida em função da aplicação de uma tensão menor do que a nominal nos terminais do motor em processo de partida.

( ) As chaves de partida soft-starters são destinadas ao comando de motores, assegurando a aceleração e desaceleração progressivas.

( ) O método mais eficiente de controle de velocidade de motores de indução trifásicos, com menores perdas no dispositivo responsável pela variação da velocidade, consiste na variação da frequência da fonte alimentadora através de conversores de frequência, em que o motor pode ser controlado de modo a prover um ajuste contínuo de velocidade e conjugado com relação à carga mecânica.

Com relação ao circuito de corrente alternada, temos as seguintes afirmações:

I – Em um circuito RLC série, a queda de tensão no resistor está em fase com a corrente elétrica, a queda de tensão no indutor está adiantada em relação à corrente elétrica e a queda de tensão no capacitor está atrasada em relação à corrente elétrica.

II – Em um circuito RLC paralelo, a corrente no resistor está em fase com a tensão da fonte, a corrente no indutor está adiantada em relação à tensão e a corrente no capacitor está atrasada em relação à tensão da fonte.

III – A potência instantânea é o produto da corrente elétrica pela tensão para um determinado instante.

IV – As potências ativa, reativa e aparente podem ser representadas por um triângulo retângulo e a razão entre a potência ativa e a aparente é chamada de fator de potência.

Estão corretas as afirmações:

Qual o valor da corrente elétrica no resistor R3 e a energia elétrica consumida pelo resistor R2 durante 2 horas de funcionamento?

Qual a quantidade de carga elétrica que atravessa a secção transversal de um condutor, durante 60 milissegundos, quando este é percorrido por uma corrente elétrica de 2 A?
