A Lei n° 6.705 é o Plano Diretor Urbano do Município de Vitória – ES. Ela faz uso de um instrumento para regular o desenvolvimento da cidade, que é o Zoneamento.

Sobre o Zoneamento, analise as afirmativas abaixo.

I – Tem como objetivo atribuir diretrizes específicas de uso e ocupação do solo para as zonas.

II – Tem como objetivo fazer cumprir as funções sociais da cidade e da propriedade urbana.

III – Busca subordinar o uso e ocupação do solo ao interesse coletivo.

IV – Considera o estado da urbanização e as condições de implantação da infra-estrutura de saneamento básico, do sistema viário e do meio físico.

Está(ão) correta(s)

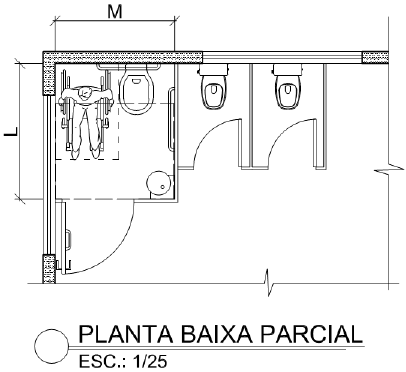

Segundo a NBR 9050, os boxes para bacia sanitária devem garantir a área de transferência e também a área de manobra para rotação da cadeira de rodas.

Para o boxe acessível da figura acima, cuja área de manobra é interna, quais as dimensões mínimas internas, conforme as cotas indicadas?

De acordo com a NBR 9050, numa escola, pelo menos 5% dos sanitários, tanto os destinados aos alunos quanto aos funcionários, devem ser acessíveis. Nas salas de aula, pelo menos 1% do total de mesas individuais para alunos deve ser acessível a P.C.R. Sendo assim, o espaço mínimo necessário para uma P.C.R. executar uma manobra de 360° é equivalente a

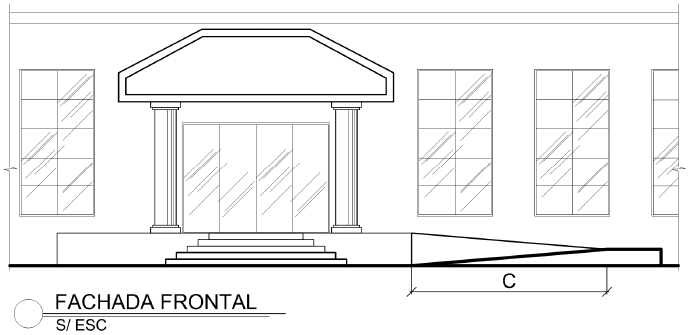

A fachada representada abaixo corresponde a uma edificação com acesso coletivo. Até o momento, a entrada ao hall principal se dá apenas por escada. Deseja-se projetar uma rampa com 02 lances ao lado dessa escada, de forma que seu comprimento seja o menor possível, desde que atenda à NBR 9050. O desnível total a ser vencido pelos dois lances da rampa é de 0,90m.

O quadro abaixo indica as inclinações e as alturas máximas que cada lance da rampa pode vencer. Use os dados, faça os cálculos e marque a opção que contém o comprimento C indicado na fachada (valor já arredondado):

Fonte: Extraída e adaptada da Tabela 5, da NBR 9050.

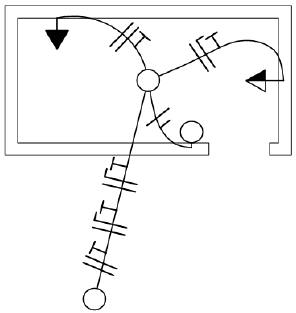

Considere o banheiro representado acima. Em sua planta elétrica, por meio da distribuição do cabeamento, podemos observar três circuitos distintos.

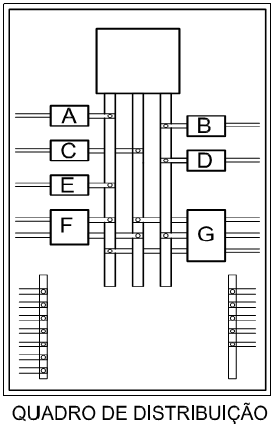

Observe atentamente o esquema do quadro de distribuição abaixo e marque a opção que apresenta o(s) disjuntor(es) que NÃO poderia(m) pertencer a um circuito do banheiro representado acima.

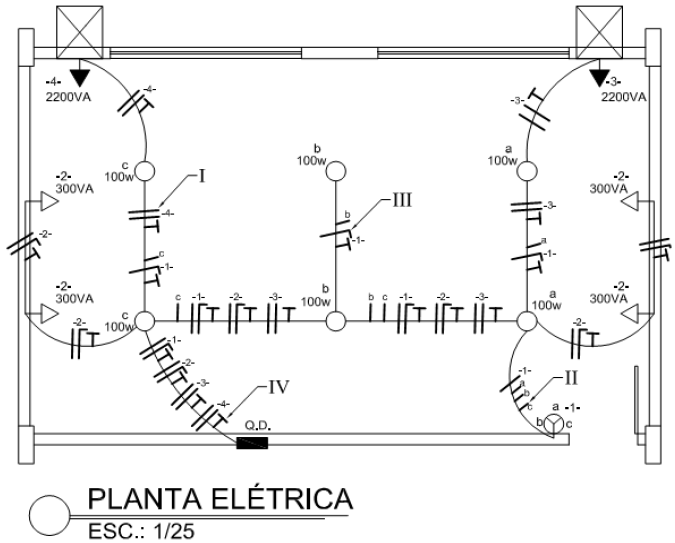

De acordo com os padrões contidos na NBR 5444, marque a alternativa que apresenta os nomes dos cabos, segundo a simbologia presente na Planta Elétrica abaixo, observando a ordem da numeração dada.

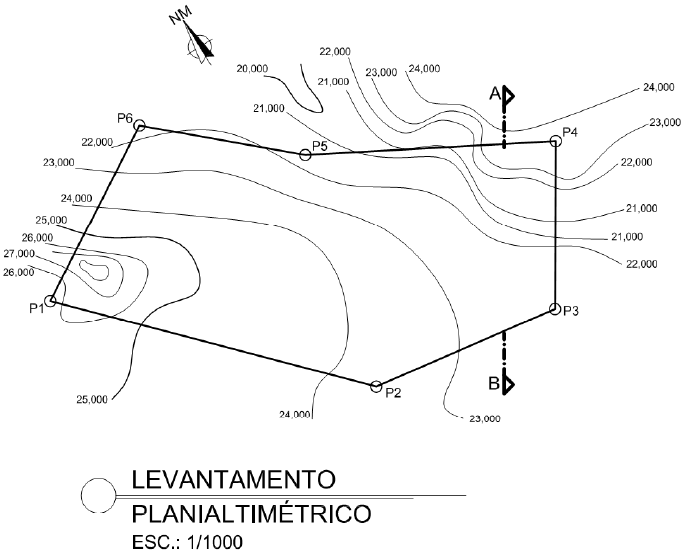

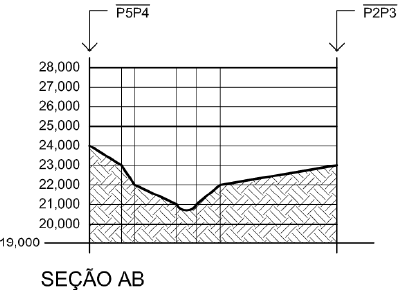

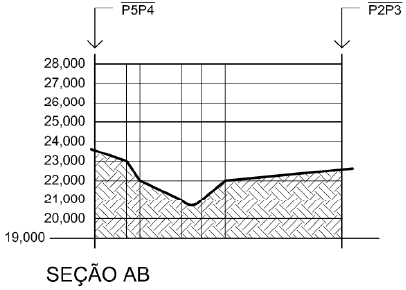

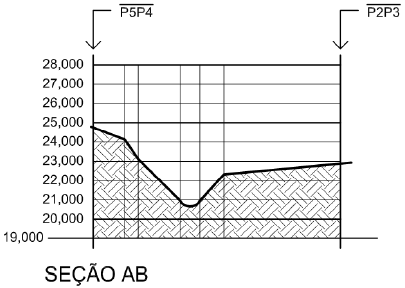

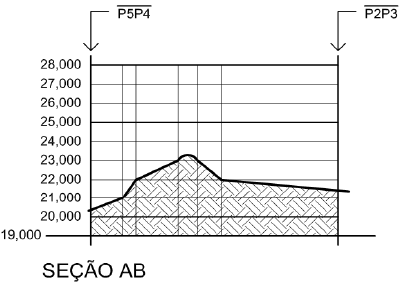

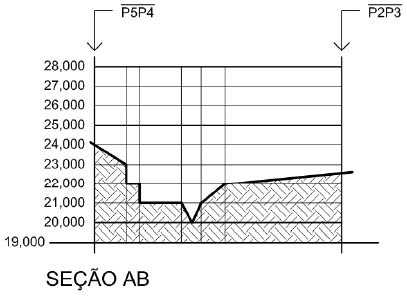

Marque a alternativa que apresenta o Perfil AB, segundo indicado no Levantamento Planialtimétrico do terreno abaixo:

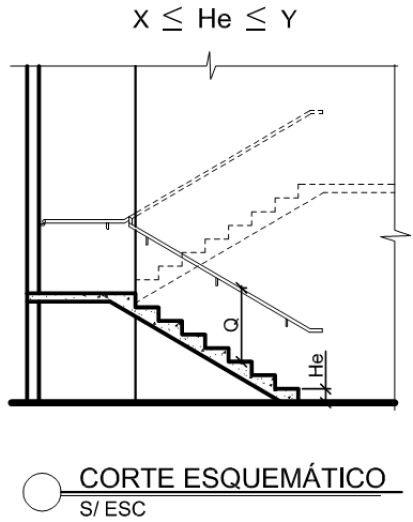

A figura abaixo representa, em corte, o esquema inicial (estudo preliminar) de uma escada de emergência. Ela possuirá 02 lances paralelos e simétricos (escada em U, com 01 patamar) e o desnível total entre os pavimentos servidos por ela é de 3,00m. Sendo assim, de acordo com os preceitos da norma NBR 9077, calcule a escada, definindo todos os parâmetros, e marque a alternativa que apresenta as dimensões corretas para as alturas Q e He, para a largura do piso P e as dimensões X e Y, apontadas no desenho.

Obs.: A altura He se refere à altura para o espelho de um degrau.

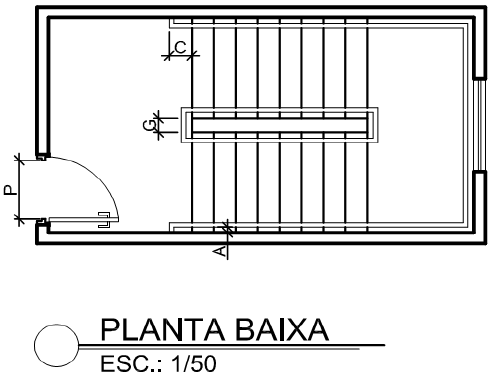

O desenho abaixo apresenta uma planta de uma escada destinada a saída de emergência. De acordo com os preceitos da NBR 9077, a opção que apresenta as dimensões mínimas para as cotas A, C, G e P (vão luz), respectivamente, são

O Decreto estadual n° 2423-R/2009 regulamenta o Sistema de Segurança Contra Incêndio e Pânico – SISCIP. O Processo de Segurança Contra Incêndio e Pânico (PSCIP) é o meio pelo qual uma edificação ou área de risco obtém, por meio de análise e vistoria feita pelo Corpo de Bombeiros, o visto no projeto técnico e o Alvará.

Considerando o exposto acima, analise as afirmativas abaixo:

I – Edificações residenciais e não residenciais, com altura menor ou igual a 6,00m (seis metros) e cuja área total construída seja menor ou igual a 900,00m² estão excluídas das exigências do Decreto 2423-R;

II – Edificações residenciais unicamente unifamiliares estão excluídas das exigências do Decreto 2423-R;

III – Para efeito do Decreto 2423-R, a altura da edificação é a medida entre o nível do terreno circundante à edificação ou via pública e o piso do último pavimento, excluindo os pavimentos superiores destinados exclusivamente a casa de máquinas, barriletes, reservatórios de água e assemelhados;

IV – Para efeito do dimensionamento das saídas de emergência, a altura será medida, em metros, entre o ponto que caracteriza a saída no nível de descarga e o piso do último pavimento.

As afirmativas que apresentam situações corretas são
