O Plano Diretor do município de Vitória – ES faz inúmeras considerações acerca do Afastamento Frontal. Dentre as opções abaixo, marque a que é INCORRETA com relação à ocupação do afastamento frontal.

Por meio do AutoCAD, um arquiteto desenvolve um projeto, trabalhando no Model Space. No projeto, ele deseja selecionar algumas partes do desenho para criar detalhes construtivos e, nesse processo, deverá tornar essas partes maiores para possibilitar a visualização dos pormenores. Esses detalhes construtivos comporão a mesma prancha do projeto junto ao desenho original. Partindo-se do princípio de que a escala principal (geral) do desenho original será 1:25 e de que haverá um detalhe na escala 1:5, um na 1:2,5 e outro na 1:1, responda:

Qual o comando usado para alterar o tamanho dos detalhes após serem separados e quais os fatores adotados para que as alterações ocorram conforme as escalas escolhidas, na mesma ordem acima?

Num Projeto Arquitetônico no nível de Anteprojeto, segundo a NBR 6492, são elementos obrigatórios em uma Planta Baixa, EXCETO:

Sobre as Instalações Hidrossanitárias, marque a alternativa que apresenta APENAS elementos componentes do Esgoto Secundário.

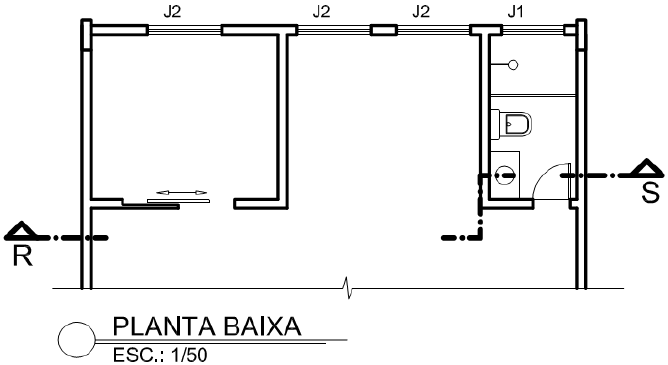

Observe a Planta Baixa a seguir. Ela possui uma linha de corte RS.

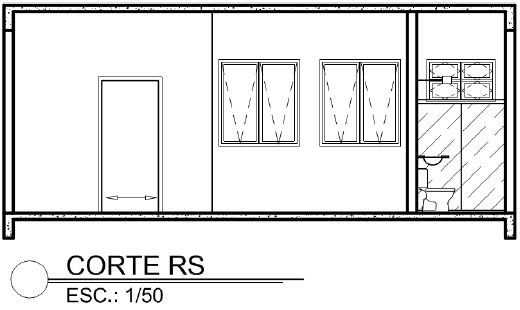

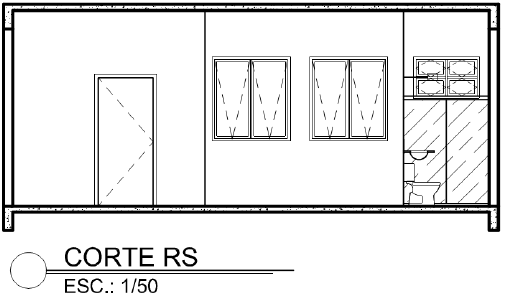

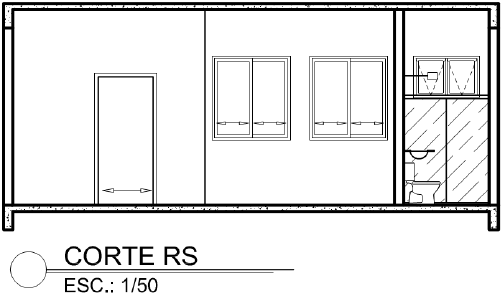

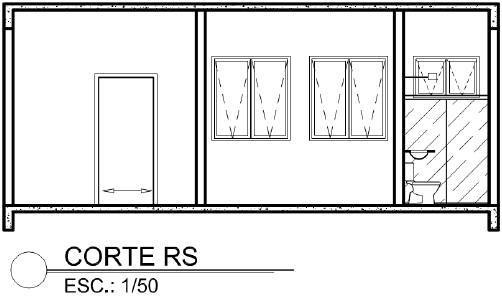

Dentre as opções abaixo, marque aquela que apresenta a representação correta, considerando o tipo de esquadria indicado no quadro abaixo:

No AutoCAD, há ferramentas de precisão, como o Object Snap Tracking (O’Track), que é útil para se estabelecerem alinhamentos por meio de eixos de auxílio. Há também o Polar, que demonstra eixos de auxílio em ângulos pré-determinados e o Object Snap (Osnap), que marca posições estratégicas, como pontos, além de terem outras funções.

Especificamente quanto ao OSNAP, há um tipo que permite mover um círculo (por exemplo), pelo centro, até uma nova posição. Este tipo determina um prolongamento auxiliar de um lado da poligonal existente e com a mesma inclinação desta, conforme ilustrado pela figura abaixo, nos estágios 01 e 02 da tarefa.

Essa função da ferramenta Osnap se chama

Um bom projetista, além de precisar ter todo o embasamento teórico, também precisa ser um bom desenhista e isso depende em parte da organização e dos cuidados com os desenhos.

Sobre o uso de layers (camadas) no AutoCAD, é INCORRETO afirmar que:

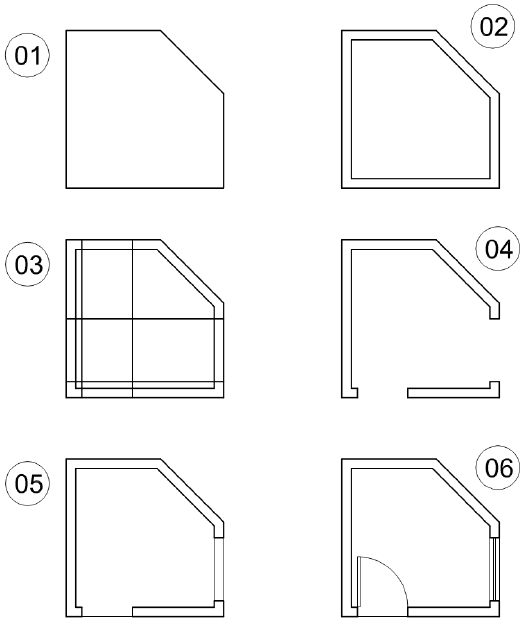

Considere os desenhos abaixo, de 1 a 6, como a representação das etapas gradativas de criação de uma pequena Planta.

Escolha a alternativa que apresenta comandos de criação e de modificação do AutoCAD, possíveis e suficientes para serem aplicados, para a situação representada em cada etapa acima:

Analise as afirmativas abaixo, considerando o Código de Edificações do Município de Vitória-ES, Lei 4821/1998, e marque a alternativa que apresenta APENAS a(s) verdadeira(s):

I – Dispõe sobre o número mínimo de vagas de estacionamento, de acordo com o uso da edificação e com a área computada no coeficiente de aproveitamento.

II – Dispõe sobre as dimensões das vagas para automóveis, bem como das larguras de faixa de manobra em função da inclinação, no plano horizontal, entre o comprimento da vaga e a faixa de aceso.

III – Indica, para automóveis, entre outras situações, as dimensões mínimas de 2,30m x 4,50m para as vagas de estacionamento em geral e de 2,60m x 4,50m para vagas em ângulo de 90º situadas ao lado de paredes.

Sobre o Código de Edificações do Município de Vitória-ES, Lei 4821/1998, é INCORRETO afirmar:
