Com relação aos motores de combustão interna de 4 tempos, é CORRETO afirmar:

Acerca de motores de combustão interna, marque a alternativa INCORRETA:

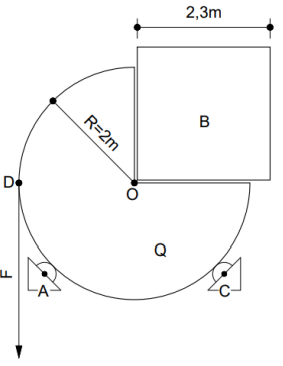

Um dispositivo especialmente projetado para tombar blocos de granito é representado na figura a seguir:

Na figura anterior, os apoios em A e C correspondem a roletes sem atrito, B corresponde a um bloco de granito de 48 toneladas e Q a uma estrutura de formato circular de centro O e raio R sobre a qual o bloco é apoiado. Um cabo preso em D é responsável por aplicar uma força F, que dá início ao processo de tombamento do bloco. Desprezando o peso da estrutura Q e considerando que o bloco esteja perfeitamente ajustado à estrutura de apoio, o valor de F a partir do qual terá início o processo de tombamento do bloco corresponde a:

Obs.: considere o valor da gravidade igual a g.

Com relação a conceitos e definições da termodinâmica, marque a alternativa CORRETA:

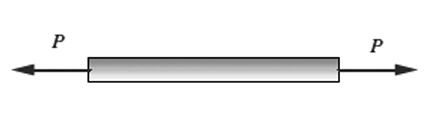

Uma barra metálica de seção transversal circular e uniforme com área !$ A !$₀ está submetida à ação de duas forças P, conforme representado na figura a seguir:

Com relação à situação descrita anteriormente, assinale a alternativa CORRETA:

Para um sistema termodinâmico em equilíbrio, formado por uma substância pura, simples e compressível, são feitas as seguintes afirmações:

I. A determinação de duas propriedades termodinâmicas independentes da substância são suficientes para definir o estado termodinâmico no qual ela se encontra.

II. Se a substância for submetida a um processo termodinâmico que a leve de um estado inicial até um determinado estado final, o estado final considerado independe do processo pelo qual a substância chegou a ele.

III. É impossível que dois ou mais processos diferentes levem a substância a um mesmo estado termodinâmico.

Com relação às afirmações acima, assinale a alternativa CORRETA:

Com relação aos ciclos Rankine e Brayton, é CORRETO afirmar:

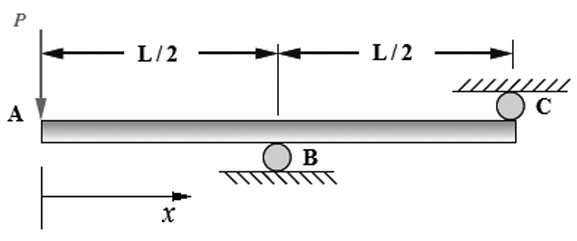

Uma viga de comprimento L está submetida a uma carga P e é apoiada por roletes em B e C, conforme mostrado na figura abaixo:

Considerando as condições de vinculação estrutural e de carregamento dadas, é CORRETO afirmar que as reações nos apoios B e C, e o momento fletor em !$ x !$ = !$ L !$⁄!$ 2 !$ são, respectivamente, iguais a:

Considerando um sistema fechado formado por um gás contido num conjunto cilindro pistão, marque a alternativa CORRETA:

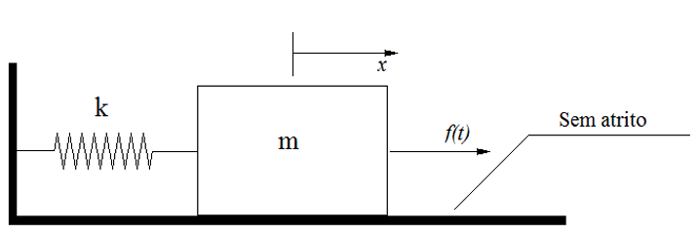

Um bloco de massa m desliza numa superfície lisa preso a uma mola de rigidez k e sujeito à ação de uma força harmônica !$ f !$(!$ t !$) = !$ F !$₀ cos (!$ \omega !$!$ t !$), conforme mostrado na figura a seguir:

Sabendo que a situação descrita anteriormente corresponde a um sistema massa-mola em vibrações forçadas não amortecidas com excitação harmônica, são feitas as seguintes afirmações:

I. Sendo !$ \omega !$_{!$ n !$} a frequência natural do sistema, !$ \omega !$ = !$ \omega !$_{!$ n !$} corresponde a uma condição de ressonância.

II. Sendo !$ \omega !$_{!$ n !$} a frequência natural do sistema, qualquer valor de frequência forçante !$ \omega !$, tal que !$ \omega !$ = !$ n !$ !$ \omega !$_{!$ n !$}, sendo !$ n !$ um inteiro positivo, corresponderá a uma condição de ressonância, pois, como não estão presentes forças dissipativas no sistema, tal condição fará com que a amplitude de vibração cresça indefinidamente.

III. Um sistema massa-mola, conforme descrito anteriormente, apresentará somente uma frequência natural !$ \omega !$_{!$ n !$}, sendo esta dada por: !$ \omega !$_{!$ n !$} = √!$ k !$⁄!$ m !$.

Com relação às afirmações acima, assinale a alternativa CORRETA:
