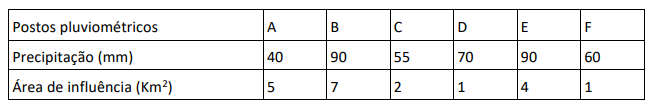

Para o manejo hidroagrícola de uma bacia hidrográfica, com terreno levemente ondulado, utilizam-se 4 postos pluviométricos que estão dentro dos limites da bacia (postos “A”, “B”, “C” e “D”) e mais 2 postos que estão fora de seus limites (postos “E” e “F”). As áreas de influência de cada posto pluviométrico estão indicadas na tabela abaixo.

Os valores da altura da chuva média na bacia usando o método da média aritmética e o método dos polígonos de Thiessen são, RESPECTIVAMENTE:

O Método Racional é largamente utilizado na determinação da vazão máxima de projeto em bacias hidrográficas. Considere que os princípios básicos desta metodologia são:

I. Admite que a bacia é grande para que essa condição aconteça, pois a duração é inversamente proporcional à intensidade.

II. Considera a duração da precipitação intensa de projetos igual ao tempo de concentração.

III. Adota um coeficiente único de perdas, estimado com base nas características da bacia.

IV. Não avalia o volume de cheia e a distribuição temporal das vazões.

Com relação aos princípios básicos desta metodologia, está CORRETO afirmar que:

As características da bacia hidrográfica e o relevo são alguns dos motivos que explicam as enchentes e inundações ocorridas no Espírito Santo (2013 e 2024) e a recente no Rio Grande do Sul. As enchentes e inundações podem ser controladas a partir de mecanismos que reduzam o excesso de escoamento pluvial e/ou amorteçam as ondas de cheias nos rios. As medidas de controle de enchentes são de dois tipos: estruturais e não estruturais. Com relação a medidas de prevenção e/ou controle de enchentes e inundações, é mais CORRETO afirmar que:

Sobre as práticas conservacionistas para conservação do solo, assinale a alternativa INCORRETA.

A Equação Universal de Perdas de Solo (USLE) exprime a ação dos principais fatores que sabidamente influenciam a erosão pela chuva. A equação é expressa por A = R K L S C P. Sobre tal equação, está INCORRETO dizer que:

Considere que as condições obtidas durante um pré-projeto de um sistema de irrigação por aspersão convencional para a cultura do milho foram: capacidade de campo de 38%, ponto de murcha de 14%, densidade aparente do solo de 1,3 g/cm³ , velocidade de infiltração básica (VIB) de 12 mm/h, profundidade efetiva do sistema radicular de 30 cm, fator de disponibilidade (f) de 0,5 e evapotranspiração de referência (ETo) de 7 mm/dia.

Dentre as opções de aspersores abaixo, o mais indicado para esse solo é:

O cultivo do feijoeiro irrigado em um solo de textura siltosa apresenta, até a profundidade de 40 cm, uma Capacidade Total de Água no solo (CTA) de 88 mm. O sistema de irrigação apresenta uma eficiência de 80%. A condição climática da região apresenta uma evapotranspiração de referência de 6 mm/d e coeficiente de cultivo (Kc) de 1,1.

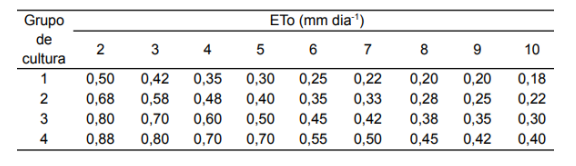

Tabela: Fator de disponibilidade de água no solo (f) em função do grupo de culturas e da evapotranspiração de referência (ETo).

Grupo 1 – cebola, pimenta e batata.

Grupo 2 – banana, repolho, uva; ervilha e tomate.

Grupo 3 – alfafa, feijão, cítricas, amendoim, abacaxi, girassol, melancia e trigo.

Grupo 4 – algodão, milho, azeitona, açafrão, sorgo, soja, beterraba, cana-de-açúcar e fumo.

Considerando tais informações, é CORRETO afirmar que:

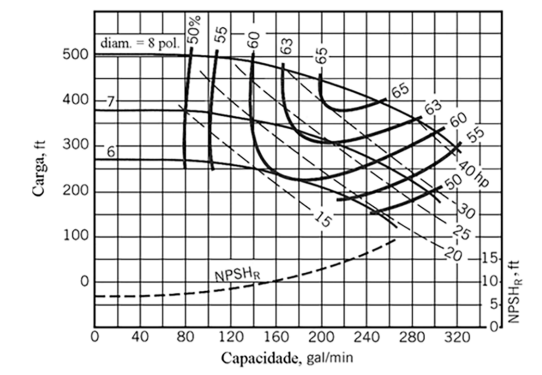

Considere que uma bomba está operando com uma vazão volumétrica de 200 gal/min (45,4 m³ /h) e uma altura de carga total de 400 ft (121,9 m). Os valores CORRETOS a serem utilizados para o diâmetro do rotor, para a potência e o rendimento dessa bomba, RESPECTIVAMENTE são:

Considere as afirmativas abaixo relacionadas a problemas, causas, consequências e soluções passíveis de ocorrer em uma área de irrigação.

I. O golpe de aríete é um fenômeno hidráulico que ocorre quando há uma interrupção abrupta no fluxo de um fluido numa tubulação. Isso pode causar um aumento repentino e momentâneo na pressão, seguido por uma onda de pressão que se propaga pela tubulação. Para evitar esse problema, o projetista pode, por exemplo, instalar câmara de ar comprimido.

II. Válvulas de alívio e/ou segurança são usadas para evitar o aumento de pressão e/ou a entrada ou saída de ar das tubulações pressurizadas. Essas válvulas controlam a pressão abrindo-se automaticamente e aliviando pequenas quantidades de fluido com o aumento da pressão.

III. A presença de ar no interior de tubulações pode causar, por exemplo, o aumento da resistência ao escoamento, aumento da perda de carga, danos aos tubos e cavitação. Já a ausência de ar (vácuo) pode gerar problemas, tal como, o esmagamento de tubos. As válvulas ventosas são uma forma de controlar tanto a saída quanto a entrada de ar do interior das tubulações.

IV. A cavitação é um fenômeno físico de vaporização de um líquido e consiste na formação de bolhas de vapor pela redução da pressão durante o movimento do líquido em sistemas hidráulicos, podendo provocar danos materiais. São exemplos de formas de evitar a cavitação: reduzir o nível do líquido no tanque de sucção e manter o NPSH disponível menor que o NPSH requerido

Estão CORRETAS:

Considere a instalação de um conjunto motobomba para bombear água de um rio (ponto 1) até um tanque de armazenamento (ponto 2). As características desse sistema estão apresentadas abaixo:

Material da tubulação: PVC

Vazão requerida: 30 l/s

Altura geométrica de sucção: 4,0 m

Altura geométrica de recalque: 34,0 m

Perdas de carga na sucção: 0,5 m

Perdas de carga no recalque: 1,5 m

Rendimento global (bomba e motor): 80%

Folga a acrescentar: 10%.

O conjunto elevatório (bomba-motor) deverá vencer a diferença de nível entre os dois pontos mais as perdas de carga em todo o percurso. A potência do conjunto elevatório necessária para o bombeamento até o tanque de armazenamento, já incluindo a folga, é de (considerar 1cv = 1HP):
