Segundo a NBR 8800:2008 devem ser incluídas, no projeto, considerações a respeito da proteção contra corrosão nos componentes de aço. A partir desta afirmação, julgue os itens a seguir:

I. os componentes de aço da estrutura devem ser dimensionados com sobreespessura para tolerar corrosão ou devem ser protegidos contra a corrosão que possa influir na sua resistência ou no seu desempenho estrutural.

II. aços resistentes à corrosão, para efeito de segurança, devem ser protegidos com menos camada de proteção, mesmo quando for garantido um tempo para a formação da película protetora.

III. a proteção contra corrosão nas superfícies internas de peças cujo interior é permanentemente vedado contra a penetração de oxigênio externo é considerada desnecessária.

IV. a corrosão localizada, passível de ocorrer quando existir, por exemplo retenção de água ou condensação excessiva, deve ser minimizada por projeto e detalhamento adequados e, onde necessária, deve ser prevista drenagem eficiente da água.

Além da durabilidade, o dimensionamento prático, o projeto e o cálculo de estruturas de aço de edifícios deve atender a requisitos de segurança, segundo exigências da norma NBR 8800:2008. Sob esta ótica, julgue os itens a seguir:

I. o módulo de elasticidade adotado para os aços recomendados na execução de estruturas de aço de edifícios, para efeito de cálculo, deve ser igual a 200.000 MPa, indiferente da classe de resistência.

II. em edifícios de andares múltiplos, as paredes estruturais internas e externas, lajes de piso e de cobertura fazem parte do sistema de contraventamento vertical, desde que sejam independentes da estrutura.

III. os elementos que não dependem das subestruturas de contraventamento para sua estabilidade são ditos isolados, como aqueles cujo comportamento independe do restante da estrutura.

IV. pórticos em forma de treliça e paredes de cisalhamento de grande rigidez às ações horizontais são tipos das subestruturas citadas nos itens anteriores. Excluem-se daí as paredes de cisalhamento que delimitam núcleos de serviços dos edifícios.

A proteção catódica trata-se de uma técnica eficaz para garantir e/ou estender a vida útil das estruturas metálicas ou de concreto. A técnica vem sendo recomendada no meio técnico, especialmente nas estruturas de concreto expostas às condições ambientais, sujeitas ao ataque de íons cloreto. Sobre a proteção catódica, é correto afirmar que:

I. a proteção catódica propicia, na região de contato aço e concreto, valores mais negativos do que os do potencial natural de corrosão do aço.

II. a questão do ataque por íons cloretos, no Brasil, está relacionada à exposição das estruturas de concreto (armado e protendido) ao ambiente marinho; em países de clima temperado, ocorre também a exposição ao sal de degelo.

III. o trecho mais interno da armadura é o primeiro a sofrer a corrosão.

IV. enquanto que no aço a proteção catódica eleva o potencial do material ao domínio de sua imunidade, em estruturas de concreto, esta proteção é eficaz somente para a situação das peças estruturais, em condição submersa.

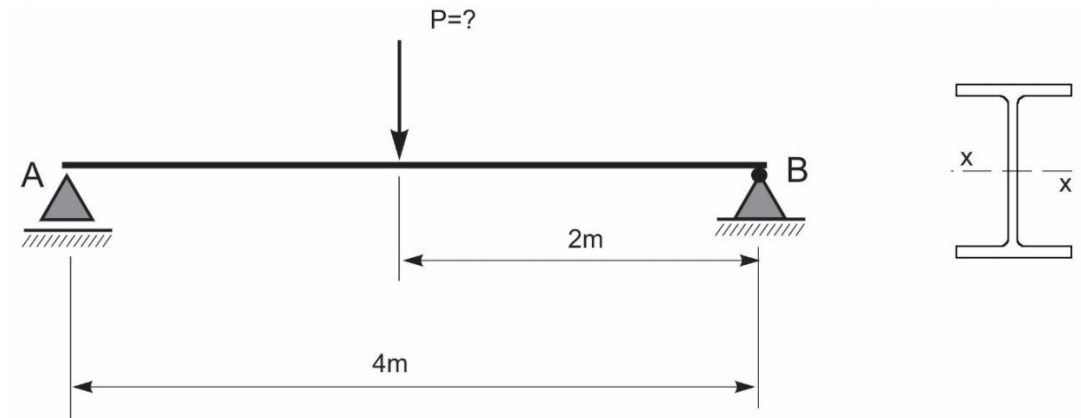

Uma viga de aço biapoiada está carregada com uma força concentrada “P”. Sabendo que a tensão admissível do aço é de 10kN/cm² e o módulo de resistência (Wx) em relação ao eixo “x” é de 100cm³.

Assinale a alternativa correta.

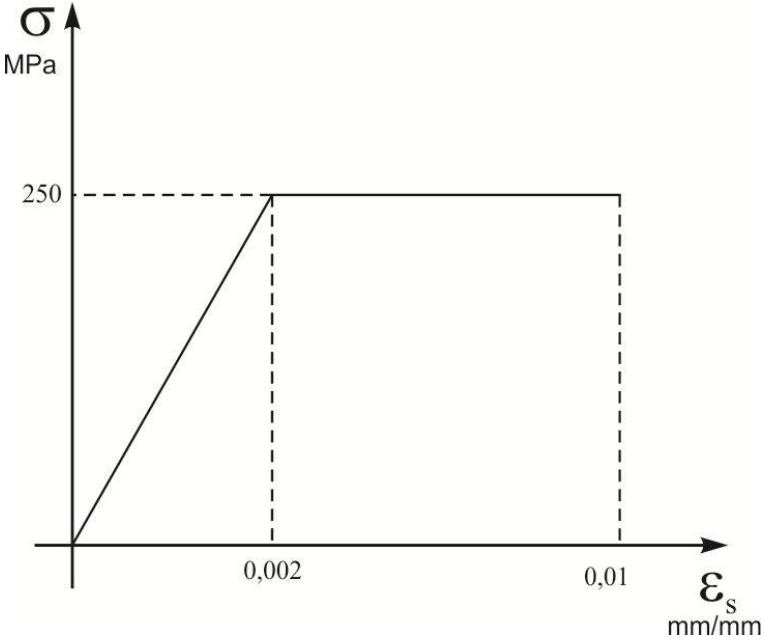

Considerando o diagrama simplificado de tensão-deformação do aço CA 25, assinale a alternativa correta.

Estruturas prefabricadas e premoldadas, também aparecem em várias obras brasileiras, sendo um dos partidos estruturais mais utilizados em edificações na área industrial, a partir da década de 80, com a consolidação do produto “telha W” em galpões industriais. O aparecimento do concreto de alto desempenho proporcionou um avanço maior do produto em época mais recente, pois a maior resistência obtida originou peças premoldadas mais leves e, consequentemente, mais adequadas às questões de logística, importante questão a ser considerada. Sobre as estruturas prefabricadas e premoldadas de concreto armado ou protendido, assinale, abaixo, a afirmativa correta:

Partidos estruturais são conceitos adotados pelo projetista na definição da solução estrutural de uma edificação. Assim, a forma de uma edificação origina-se de uma geometria condicionada pelo equilíbrio das forças estruturais nela incidentes, levando-se em conta o grau de evolução da engenharia estrutural, dos materiais e dos métodos construtivos disponíveis e acessíveis ao local da edificação, bem como a velocidade executiva, as características do empreendimento, o uso de equipamentos, o espaço no canteiro, etc. Atualmente tem-se à disposição, desde o sistema estrutural convencional, lajes planas, lajes nervuradas, estruturas metálicas ou em concreto, estruturas pré-moldadas, alvenaria estrutural, paredes de concreto, steel frame, etc. No Brasil, o concreto associado ao aço faz parte de partidos estruturais da maioria de nossos arquitetos. No que diz respeito a associação do concreto com o aço, analise as afirmativas abaixo e escolha aquela que esteja correta.

No que diz respeito à tecnologia das lajes de concreto aparecem, atualmente, uma série de tipos delas, que devem ser analisados e empregados de acordo com a técnica mais adequada aliada aos aspectos de custo/benefício. Na presente questão, serão levados em conta os seguintes tipos de lajes: maciça; prémoldadas com nervura e blocos de concreto ou cerâmicos; treliçadas com enchimento de blocos cerâmicos ou blocos de poliestireno expandido (EPS); protendidas; e mistas.

Em vista do exposto, analise as afirmativas abaixo e, assinale qual é a afirmativa correta:

Sobre estruturas de concreto é correto afirmar:

I. nas vigas de concreto armado é necessária a decalagem do diagrama de momentos fletores, devido a compatibilidade nos modelos de cálculo provenientes da analogia de treliça e da obtenção da armadura longitudinal por meio do equilíbrio de esforços na seção normal.

II. a NBR 6118:2014 limita a profundidade da linha neutra no ELU (Estado Limite Último) com o objetivo de promover ductilidade nas estruturas de concreto armado. Utilizando um concreto com !$ f_{ck}\ \le50\ MPa !$ , recomenda-se ^x/_d !$ \le0,45 !$ .

III. a NBR 6118:2014 permite que os pilares com !$ λ !$ <140 sejam dimensionados pelo método do pilar padrão com curvatura aproximada para seções com armadura simétrica.

IV. os esforços de protensão constituem como uma boa alternativa para diminuir as armaduras devido ao cisalhamento.

Sobre estruturas de concreto é correto afirmar que:

I. a aderência é um dos principais parâmetros para um bom funcionamento de peças de concreto armado e protendido (aderente), visto que, com ela é possível a compatibilidade das deformações entre os dois materiais.

II. os carregamentos em edifício dependem do tipo de ocupação, ou seja, o fim para o qual ele foi projetado.

III. o estado limite de abertura de fissura depende somente da resistência do aço utilizado e da resistência à tração de cálculo.

IV. no cálculo da armadura transversal, utilizando o Modelo de Cálculo II da NBR 6118:2014, permitese adotar ângulos de inclinação da biela comprimida entre 30 e 45 graus.

V. em vigas contínuas não podem ser considerados momentos fletores positivos menores que os que se obteriam se houvesse engastamento perfeito da viga nos apoios internos.
