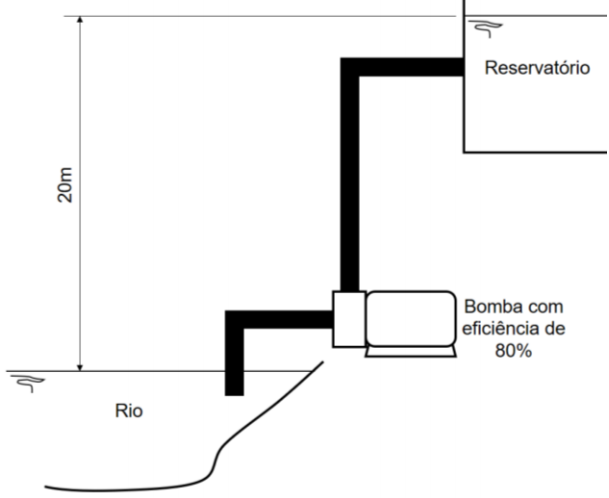

O sistema mostrado a seguir recalca 36m³/h de água de um rio até um reservatório com uma bomba centrífuga com 80% de eficiência. Supondo que ambos, reservatório e rio, mantenham seu volume constante e a perda de carga seja de 6m, determine a potência que o motor elétrico deve ter.

Dados: Massa específica da água = 1000kg/m³ e a gravidade = 10m/s².

Em um escoamento bidimensional, a componente na direção x da velocidade é dada por u = 2Ax²- 6x+A; enquanto que na direção y, a componente é dada por v = -2Ay(x-1). Sabendo-se que o escoamento é incompressível ocorre em regime permanente por meio de um volume de controle fixo, assinale a alternativa que indica o valor de A.

Dado: !$ \dfrac{∂ρu}{∂x}+\dfrac{∂ρv}{∂y}+\dfrac{∂ρw}{∂z}+\dfrac{∂ρ}{∂t}=0 !$

Fonte: J., MORAN, M., SHAPIRO, N., BOETTNER, D., BAILEY,

B.. Princípios de Termodinâmica para Engenharia, 7ª edição.

LTC, 05/2013. (Adaptado)

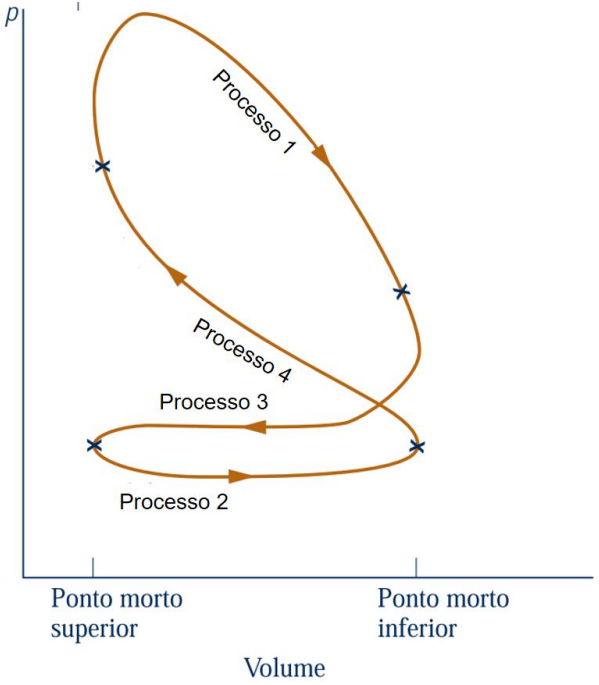

A figura abaixo apresenta o diagrama Pressão versus Volume de um motor de combustão interna a gasolina. Os processos indicados pelos números 1, 2, 3 e 4 representam, respectivamente:

Um refrigerador por compressão de vapor deve manter a temperatura em seu interior de -13ºC, enquanto o ambiente externo está a 27ºC. Sabendo-se que o refrigerador deve remover calor a uma taxa de 650kW do seu interior para manter a temperatura constante, assinale a alternativa que indica potência teórica mínima requerida para o seu acionamento:

O guindaste para peixes representado na figura abaixo, consiste em uma viga de aço com uma roldana de 40 mm de diâmetro em sua extremidade, um cabo e um motor. Assinale a alternativa que indica a resultante das cargas internas que atuam na seção transversal no ponto B da viga de aço e no cabo, quando o motor levantar uma carga de peixes de 50 kg com velocidade constante. Despreze o peso das roldanas e da viga. Considere a gravidade como 10 m/s².

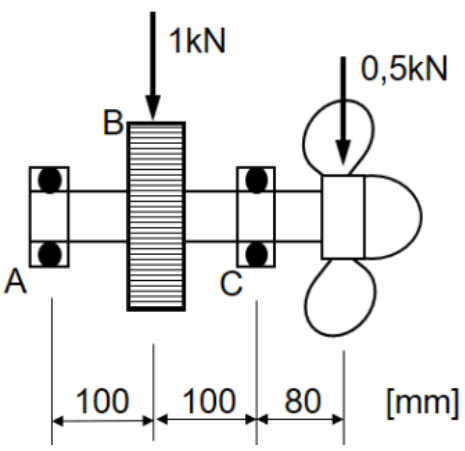

A figura mostra o eixo que aciona a hélice de uma embarcação através de uma engrenagem de dentes retos (B). O eixo é apoiado por doisrolamentos (A e C) e a potência transferida é de 4,0 kW a uma rotação de 400 rpm. Supondo que a engrenagem causa sobre o eixo uma força perpendicular de 1 kN e a hélice, uma força perpendicular de 0,5 kN, assinale a alternativa que indica o máximo torque e momento fletor no eixo, respectivamente (Considere !$ π !$ =3,00)

A atmosfera, para fins de estudos, é dividida em função das características físicas e químicas. A camada atmosférica mais próxima da superfície terrestre e que apresenta inversão térmica, resultando no resfriamento do solo denomina-se

Observando a lista de nomes comuns de peixes do Pantanal e a nomenclatura científica de cada um, enumere a coluna da direita de acordo com a da esquerda.

1. Piranha_______ ( _) Sorubim lima

2. Jurupensém____( _) Pigocentrus nattereri

3. Barbado_______( _) Hemisorubim platyrhynchos

4. Piraputanga____( _) Pinirampus pirinampu

5. Jurupoca______ ( _) Brycon hilarii

A sequência correta é

Em relação a anzóis, a parte que representa a distância entre a ponta e o extremo mais afastado da curvatura, denomina-se

A estatística pesqueira realizada na região pantaneira Sul-Mato-Grossense, computadas pelo Sistema de Controle da Pesca de Mato Grosso do Sul – SCPESCA/MS n°21/2014, apresenta a captura de espécies da ictiofauna da Bacia do Alto Paraguai. Dentre as espécies apresentadas abaixo, qual não é nativa da bacia hidrográfica avaliada?
