Um oscilador harmônico simples consiste de um corpo de massa $m$ preso a uma mola de constante elástica $K$ oscilando sobre uma superfície sem atrito, ou seja, conservando sua energia mecânica. A Figura mostra o diagrama das energias cinética, potencial e total para um oscilador desse tipo que pulsa com frequência de 10/3 Hz.

Nessas condições, a massa $m$ , em gramas, e a constante elástica da mola $K$ , em N/m, valem, respectivamente:

Dados: Considere o valor de $\pi$ aproximadamente 3.

Com a descoberta do efeito magnético da corrente elétrica (1819), foi possível a construção de aparelhos que fossem capazes de medir a intensidade de corrente elétrica e as diferenças de potenciais (ddp), bem como, outras grandezas elétricas. A figura mostra dois desses aparelhos, o Voltímetro e o Amperímetro (à esquerda), assim como suas representações em esquemas de circuitos elétricos (à direita).

No laboratório de física, um aluno fez uma montagem de circuito elétrico, a qual está esquematizada na figura abaixo, onde além dos aparelhos de medidas, considerados ideais, temos também resistores de 10 Ω cada e uma bateria de 30 V com resistência interna desprezível.

Considerando desprezíveis também as resistências dos fios de ligação entre os componentes, os valores registrados, respectivamente, pelo voltímetro e pelo amperímetro são:

Para medir o coeficiente de atrito estático entre a superfície de um bloco e uma rampa, faz-se a montagem esquematizada abaixo. Nela temos o bloco em repouso sobre a superfície da rampa que vai levantando lentamente até que o bloco fique prestes a se movimentar (iminência de movimento). Nessas condições, anota-se o ângulo de inclinação, o qual deverá estar relacionado com o coeficiente em questão.

Este ensaio foi feito para três blocos A, B e C de materiais diferentes, cujos ângulos de inclinação foram anotados, conforme a tabela abaixo.

Sendo µ_A, µ_B e µ_C, respectivamente, os coeficientes de atrito estático dos blocos A, B e C em relação à superfície da rampa, podemos afirmar que a relação entre eles é mais bem representada por:

A famosa experiência de Joule, na qual o mesmo determina o Equivalente Mecânico do Calor (1 cal = 4,1868 J), está representada na figura abaixo.

(Recorte adaptado de http://ceticismo.net/ciencia-tecnologia/a-termodinamica/8/)

Considerando que Joule deixou cair por 10 (dez) vezes o corpo de massa m de uma altura de 20 cm, num local onde a aceleração da gravidade vale 10m/s² e que os 500 g de água contidos no recipiente absorvem apenas 80% da energia total oriunda das quedas, o valor de m, em kg, sabendo que em todo o processo a água aqueceu de 0,08 ºC, vale:

Considere o calor específico da água: c = 4 J/gºC.

Com placas metálicas, discos de papelão, salmoura e sagacidade, Alessandro Volta, em 1799, revolucionou o mundo moderno com a invenção da pilha elétrica de Volta.

(Recorte adaptado de http://www.hottopos.com.br/regeq4/invention.htm.)

Devido à necessidade do uso de energia elétrica em grande escala, foi necessária a invenção do Gerador Eletromecânico (1866), o qual, basicamente, é constituído de uma máquina elétrica solidária a um sistema mecânico externo. Um exemplo simples de sistema mecânico é a roda d’água mostrada na figura abaixo.

(Recorte adaptado de http://pt.clipart.me/premium-buildings-landmarks/old-mill-with-water-wheel-icon-422710)

Quanto aos geradores eletromecânicos, é correto afirmar que seu funcionamento básico está relacionado à (ao):

A Termodinâmica estuda a relação existente entre calor e trabalho mecânico realizado pelo sistema gasoso. É a Termodinâmica que vai dar o ponto de partida a um equipamento que chamamos de Máquina Térmica. Este equipamento funciona num chamado ciclo termodinâmico, cuja análise nos informa, entre outras coisas, o rendimento. O francês Sadi Carnot (1796 – 1832) desenvolveu um ciclo que, teoricamente, alcançaria o rendimento máximo de uma máquina térmica. Este ciclo é chamado de Ciclo de Carnot, o qual é constituído de:

Um violonista com o intuito de afinar seu violão utiliza um diapasão de 440 Hz, o qual, se aproximando de uma das cordas, de comprimento 1,0 m, esta entra em ressonância formando um padrão de onda estacionária contendo cinco nós e quatro ventres. Dessa forma, a velocidade da onda na referida corda, em m/s, vale:

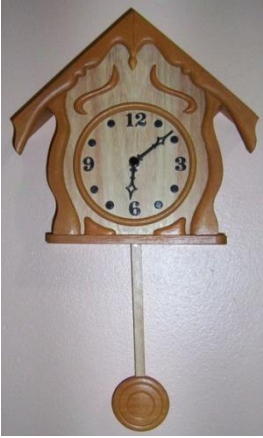

O relógio mostrado abaixo é chamado de Relógio de Pêndulo ou pêndulo que bate segundos, o que significa que o período desse pêndulo, considerado simples, é igual a 1,0 (um) segundo, aqui na Terra.

(https://traumartes.wordpress.com/produtos/relogios/)

Imaginemos que esse relógio seja levado para a Lua, cuja aceleração da gravidade na superfície equivale a 1/6 da aceleração da gravidade na superfície da Terra, logo o período desse relógio tem um valor próximo de:

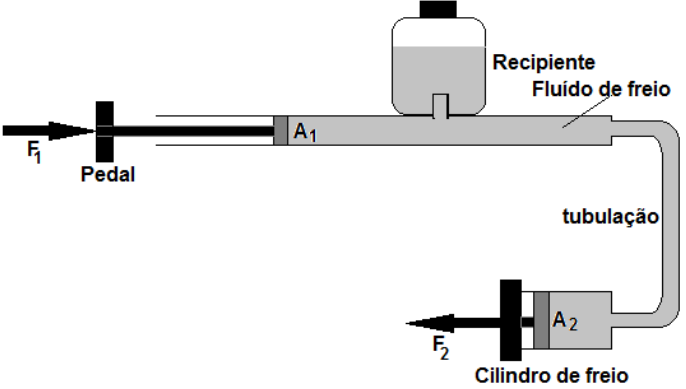

A figura representa um esquema reduzido do sistema de freio hidráulico onde são representados o pedal, no qual é aplicada a força de intensidade F1, o cilindro de freio, para o qual é transmitida a força de intensidade F2 e as tubulações contendo um fluído de freio ideal. São também representadas as áreas dos êmbolos A1 e A₂ que são circulares cuja razão entre os raios, maior e menor, vale 3.

Nessas condições e desprezando quaisquer atritos, para F1 = 10 N, temos F2 igual a:
