Um engenheiro elétrico está fazendo uma instalação elétrica de baixa tensão em uma residência. Essa residência possui uma sala de 4 m de largura e 2,5 m de comprimento.

Determine a carga de iluminação incandescente a ser instalada nessa sala, segundo a norma NBR 5410.

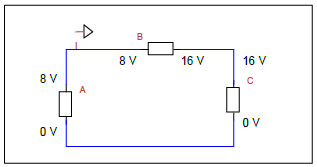

O esquema elétrico abaixo possui elementos representados pelos retângulos A, B e C. Uma corrente elétrica I circula pelo circuito no sentido da seta. Os potenciais nos terminais desses elementos estão indicados em seus terminais. Considerando que esses elementos podem ser resistores ou geradores, exclusivamente, qual das seguintes alternativas descreve corretamente a natureza deles:

A norma brasileira NBR 5410, entre outras coisas, estabelece condições específicas para a previsão de carga, aplicáveis a locais utilizados como residências. Segundo o que prescreve a NBR 5410, uma cozinha residencial com 7 m de comprimento e 2 m de largura terá potência mínima de iluminação e potência mínima de tomadas, respectivamente, iguais a:

De acordo com a NBR 5419, o nível de proteção de um SPDA denota a sua eficiência e deve ser determinado conforme a tabela B.6 da norma mencionada. Segundo essa tabela, edifícios e casas residenciais, indústrias, estabelecimentos agropecuários e fazendas com estrutura de madeira são classificadas como:

Um transformador tem um primário com um enrolamento de indutância de 60 mH, considerando-se desprezível a sua resistência. Determine o módulo de sua reatância Z para uma frequência de 50 Hz e o módulo de sua corrente I quando ligada a uma fonte de tensão de 360 V.

Dado: !$ \pi !$=3.

Uma espira circular possui um raio R = 30 cm. Considerando que o meio onde a espira se encontra tem permeabilidade absoluta !$ \mu !$_o, determine ao módulo do vetor indução magnética no centro da espira quando uma corrente de 30 A circula pela mesma.

Dados:

!$ \mu_o !$ = 4!$ \pi !$ x 10^-7 Tm/A

!$ \pi !$=3

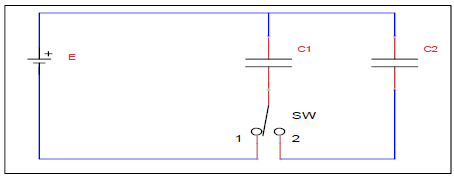

No circuito abaixo, com a chave na posição 1, a bateria com força eletromotriz E carregou plenamente o capacitor de capacitância C1 e o capacitor de capacitância C2 está descarregado. Passando a chave para a posição 2 e, após o equilíbrio eletrostático ser atingido, calcule as cargas Q1 de C1 e Q2 de C2.

Dados:

E=12 V; C1=20 !$ \mu !$F e C2=30 !$ \mu !$F

Um circuito possui um voltímetro de resistência interna Ri = 4 M!$ \Omega !$ quer possui fundo de escala (máxima voltagem que ele pode medir) de 20 V.

Considerando que desejamos medir uma tensão de até 300 V, calcule a resistência R que devemos colocar em série com esse aparelho, para que ele seja capaz de realizar tal medida.

Um circuito possui amperímetro com resistência interna Ri = 0,8 !$ \Omega !$ e fundo de escala (máxima corrente que ele pode medir) de 30 mA. Considerando que desejamos medir uma corrente de até 100 mA, determine a resistência R que devemos colocar em paralelo com esse aparelho, para que ele seja capaz de realizar essa medida.

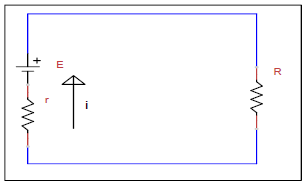

Considere o esquema abaixo mostrando um gerador elétrico, onde E é a força eletromotriz, r é resistência interna e R é uma carga resistiva.

Determine a potência útil do gerador.

Dados:

i= intensidade de corrente elétrica no circuito

E=30V

r=1!$ \Omega !$

R=3!$ \Omega !$
