De acordo com a norma regulamentadora 10 - NR 10, Segurança em Instalações e Serviços em Eletricidade, os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas, com algumas exigências mínimas.

A esse respeito, considere os enunciados abaixo a respeito das exigências mínimas a serem seguidas pelas empresas:

I) As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.

II) conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde, implantadas e relacionadas a esta NR e descrição das medidas de controle existentes;

III) documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos;

IV) especificação dos equipamentos de proteção coletiva e individual e o ferramental, aplicáveis conforme determina esta NR;

V) documentação comprobatória da qualificação, habilitação, capacitação, autorização dos trabalhadores, porem a documentação dos treinamentos realizados pode ser facultativa;

VI) resultados dos testes de isolação elétrica realizados em equipamentos de proteção individual e coletiva;

VII) certificações dos equipamentos e materiais elétricos em áreas classificadas;

VIII) relatório técnico das inspeções atualizadas com recomendações, cronogramas de adequações, contemplando as alíneas de “II” a “VII”.

Dos enunciados acima, pode-se afirmar que:

Nos transformadores trifásicos geralmente empregados nas redes de distribuição, o lado primário é ligado em triângulo e o lado secundário em estrela aterrado. Considerando a condição em que um determinado transformador, no lado secundário, a tensão composta (entre duas fases) é de 720 volts, determine a tensão entre fase e neutro nesse mesmo lado.

Dados:

!$ \sqrt{3} \, = \, 1,8 \,\, e \,\, \sqrt{2} \, = \, 1,4 !$

Em um resistor de 6 ohms, circula uma corrente, em ampéres, i(t) = 1 + 4senwt +3sen2wt + 2sen3wt.

Determine a potência média em watts no resistor.

Seja v(t)=40 !$ \sqrt{2} !$ cos(2!$ \pi !$60t + !$ i !$/4) volts.

O fasor A que representa a senóide v(t) é:

Uma carga elétrica estacionária no espaço livre gera campo elétrico. É correto afirmar que a integral de linha desse campo ao longo de um caminho aberto entre dois pontos diferentes representa a(o):

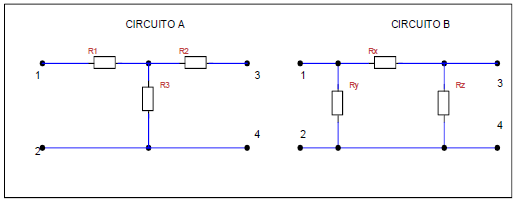

O circuito A abaixo, representa uma configuração de resistências arranjadas na forma estrela e o circuito B, o seu equivalente na forma triângulo.

Determine as resistências equivalentes Rx, Ry e Rz:

Dados:

R1=12 !$ \Omega !$; R2=24 !$ \Omega !$; R3=36 !$ \Omega !$

Quando uma carga de prova de 9 nC é colocada num ponto Q, a força que sofre é de 18x10^-4 N.

Determine o módulo do campo elétrico E no ponto Q.

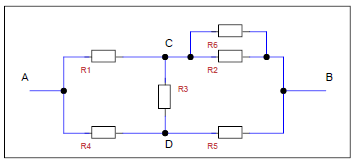

Na associação de resistores dada a seguir, determine a resistência equivalente entre os pontos A e B

Dados:

R1=10 !$ \Omega !$, R2= 24 !$ \Omega !$, R3= 12 !$ \Omega !$, R4= 5 !$ \Omega !$, R5= 6 !$ \Omega !$ e R6=24 !$ \Omega !$

Em um circuito, é aplicado uma tensão v(t)=150sen(wt+20º) e a corrente resultante é i(t)=6sen(wt-40º).

Determine a potência média P, a potência aparente N e a potência reativa Q.

Dados:

sen30º=0,5

cos30º=0,8

!$ \sqrt{2} !$ = 1,5

Em cada Quadro de Distribuição de Circuitos (QDC), a Norma NBR 5410 estabelece que deverá ser prevista uma capacidade de reserva (espaço) que permita ampliações futuras da instalação elétrica interna. Essa reserva de espaço deve ser compatível com a quantidade e tipo de circuitos efetivamente previstos inicialmente. Para um QDC com 60 circuitos, assinale a alternativa que corresponde a quantidade mínima de espaços de circuitos a serem reservados.
