Um técnico possui três pilhas velhas, cujo invólucro informa que são de 1,5 V cada. Essas pilhas são corretamente instaladas em uma lanterna que para operar precisa ser alimentada com 4,5 V. Considerando que a lanterna e a sua lâmpada estão em perfeito estado e que, após a instalação das pilhas, a lâmpada não acende, pode-se concluir corretamente que:

A NBR 13570 trata das instalações elétricas em locais de afluência de público e seus requisitos específicos.

Considerando o que dispõe a norma mencionada, avalie os seguintes enunciados:

I - quanto a iluminação, em ambientes com área superior a 100 m2, acessíveis ao público, devem ser previstos no mínimo dois circuitos terminais de iluminação.

II - quanto as tomadas de corrente, para equipamentos com corrente nominal superiora 16 A, devem ser previstos circuitos terminais independentes.

III - quanto a iluminação, as lâmpadas instaladas em locais acessíveis ao público, situadas a uma altura inferior a 2,50 m do piso acabado, devem ser dotadas de proteção específica contra choques ou outras ações mecânicas.

IV - quanto a instalação de cabos, pode ser permitida a instalação de cabos diretamente embutidos em alvenaria, quando necessário.

Dos enunciados acima, pode-se afirmar que:

Considerando que um sistema trifásico desequilibrado a 4 fios alimenta cargas exclusivamente monofásicas e cujas correntes são: Ia=50A, Ib=70A e Ic=80ª.

Determine a corrente que circula no condutor neutro desse sistema.

Dados: !$ \sqrt{7} !$ =2,6

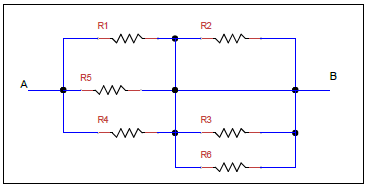

No circuito digital abaixo, determine a resistência equivalente entre A e B.

Dados: R1=R2=R3=R4=R5=R6=30 !$ \Omega !$

Um dado amplificador tem um sinal de tensão de entrada de 16 !$ _{\mu}V !$ e um sinal de voltagem de saída de 1600 !$ _{\mu}V !$.

Determine o ganho em decibéis para este amplificador, sabendo-se que as impedâncias de entrada e saída são iguais.

Considerando o que preconiza a norma NBR 5410, o comprimento máximo de trechos retilíneos e contínuos de tubulação, sem interposição de caixas ou equipamentos, para linhas em áreas externas, em um trecho de tubulação, sem curvas, de uma obra poderá ter um comprimento máximo de:

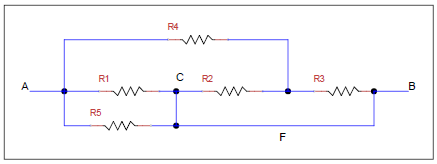

No esquema abaixo, temos 5(cinco) resistores R1, R2, R3, R4 e R5 e um fio ideal F. Determine a resistência equivalente R_AB entre os terminais A e B.

Dados:

R1=50!$ \Omega !$; R2=30!$ \Omega !$; R3=60!$ \Omega !$; R4=80!$ \Omega !$; R5=50!$ \Omega !$

Uma barra magnética homogênea AB, de peso P = 40 N e comprimento L=2,0 m, está montada horizontalmente e pendurada por dois fios condutores verticais. Esta barra está imersa em um campo magnético uniforme, horizontal e perpendicular a ela de intensidade B =2,0 T.

Determine a intensidade da corrente que deve passar pela barra para que os fios verticais não sofram tração devido ao peso da barra.

Um motor de indução cuja saída é 2 HP tem rendimento de 80% e fator de potência 0,5 atrasado. Determine a potência aparente N e a potência reativa Q desse motor.

Dado: !$ \sqrt{3} !$ =1,8

1HP = 740 W

Uma tensão !$ \nu !$=600 cos(2500t - 20º) está aplicada a um circuito composto de uma resistência R em série com um capacitor C.

Determine a corrente i desse circuito.
