Prova Completa: Técnico de Eletrotécnica (IF-PE

2460594 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

De acordo com a NBR 5410, no que se refere ao dimensionamento de condutores, é CORRETO afirmar que:

A

No critério de proteção contra sobrecargas, condutores vivos devem ser protegidos contra sobrecargas; deve ser coordenada com a proteção contra curto-circuito; deve existir seletividade entre os dispositivos de proteção.

B

Existem apenas três critérios para dimensionamento de condutores: seção mínima; capacidade de condução de corrente; queda de tensão.

C

De acordo com o critério de dimensionamento de seção mínima, a seção mínima para os circuitos de iluminação é de 2,5mm².

D

No critério de proteção contra sobrecargas, são considerados dois fatores de correção: Fator de Correção de Temperatura (FCT) e Fator de Correção para números de circuitos (FCNC).

E

No critério de capacidade de condução de corrente, a redução de tensão não deve ser superior a 7% em instalações que possuam fonte própria.

Provas

Questão presente nas seguintes provas

2460269 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

Medidas Elétricas

A figura abaixo representa um wattímetro, o seu princípio de funcionamento é o:

Provas

Questão presente nas seguintes provas

2459868 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

Instalações ElétricasProjeto de Iluminação (Luminotécnica)

Sobre as lâmpadas fluorescentes é CORRETO afirmar que:

A

Reator tem por finalidade provocar um aumento de tensão durante a ignição e uma limitação da corrente durante o funcionamento da lâmpada.

B

São constituídas por um tubo em cujas paredes internas é fixado um material fluorescente e onde se efetua uma descarga elétrica à alta pressão.

C

O bulbo das lâmpadas fluorescentes é tubular e de vidro, e em suas extremidades encontram-se eletrodos de níquel (catodos).

D

Starter tem por finalidade provocar um aumento de tensão durante a ignição e uma limitação da corrente durante o funcionamento da lâmpada.

E

Quanto mais próximo de um for o fator de potência dos reatores, maior quantidade de potência é necessário para o funcionamento da lâmpada.

Provas

Questão presente nas seguintes provas

2459699 Ano: 2013
Disciplina: Português
Banca: IF-PE
Orgão: IF-PE

Provas:

Assistente de Administração
Provas ×
Assistente de Alunos
Provas ×
Técnico - Música
Provas ×
Técnico de Contabilidade
Provas ×
Técnico de Eletrotécnica
Provas ×
Técnico de Laboratório - Eletroeletrônica
Provas ×
Técnico de Laboratório - Enfermagem
Provas ×
Técnico de Laboratório - Mecatrônica
Provas ×
Técnico de Laboratório - Química
Provas ×
Técnico de Laboratório - Segurança
Provas ×
Técnico de TI
Provas ×
Tradutor e Intérprete de Sinais - Libras
Provas ×

Interpretação de Textos

O TEXTO serve de base para responder a questão.

TEXTO

Dalcio, 13 jun. 2000

Reunindo elementos verbais e visuais, entendemos que o autor da charge tem a intenção de

Provas

Questão presente nas seguintes provas

2459608 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

Circuitos de excitação senoidal, fasores em c.a., impedância e tensão eficaz

Para o circuito a seguir é CORRETO afirmar:

A

A máxima queda de tensão no resistor ocorre quando a frequência da fonte for muito elevada e a resistência de R igual a 10Kr.

B

A máxima queda de tensão no resistor ocorre quando a frequência da fonte for igual a zero Hertz e a resistência de R igual a zero Ohm.

C

A menor queda de tensão no resistor ocorre quando a frequência da fonte for igual a zero Hertz e a resistência de R maior que zero Ohm.

D

A máxima queda de tensão no resistor ocorre quando a frequência da fonte for igual a zero Hertz e a resistência de R maior que zero Ohm.

E

A menor queda de tensão no resistor ocorre quando a impedância capacitiva for igual à impedância indutiva.

Provas

Questão presente nas seguintes provas

2459563 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

Circuitos de excitação senoidal, fasores em c.a., impedância e tensão eficaz

Para o circuito a seguir é CORRETO afirmar que:

A

A impedância resistiva do circuito depende da frequência da fonte de tensão alternada.

B

A máxima queda de tensão no indutor ocorre quando a frequência da fonte de tensão alternada for baixa e a resistência R elevada.

C

A impedância reativa do circuito é diretamente proporcional à frequencia da fonte de tensão alternada.

D

A impedância reativa do circuito é inversamente proporcional à frequência da fonte de tensão alternada.

E

A impedância resistiva do circuito depende da frequência da fonte de tensão alternada enquanto que a impedância reativa depende exclusivamente da indutância L1.

Provas

Questão presente nas seguintes provas

2459474 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

Medidas Elétricas

Quais dos instrumentos abaixo podem ser utilizados em um teste de isolamento de rotor bobinado e de induzido?

Provas

Questão presente nas seguintes provas

2459302 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

Transformadores e Máquinas ElétricasMotores Trifásicos de Indução

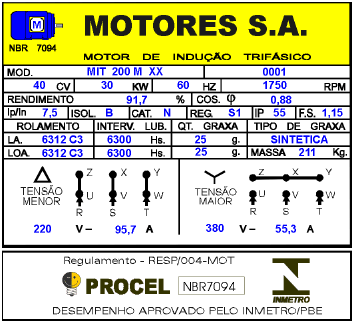

De acordo com os dados Característicos da placa do motor abaixo, assinale a alternativa CORRETA:

Provas

Questão presente nas seguintes provas

2457807 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

Normas Técnicas

Em relação à identificação de cores de sinaleiros, segundo as normas IEC 73 e VDE 0199, é CORRETO afirmar que:

I. Cor vermelha: Condições anormais, perigo ou alarme.

II. Cor amarela: Circuito sob tensão, funcionamento normal.

III. Cor azul: Atenção, Cuidado.

IV. Cor verde: Condição de serviço segura.

V. Cor branca: Informações especiais, exceto as acima.

São CORRETAS as afirmações:

Provas

Questão presente nas seguintes provas

2457463 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

Circuitos ElétricosTeoremas: Superposição, Thévenin, Norton e Outros

O circuito a seguir é uma ponte de Wheatstone utilizado para medir resistência elétrica. A fonte de tensão é uma bateria de 9V e o medidor é um Galvanômetro de d’Arsonval. Considerando R1 três vezes maior que R2 e R3=30k Ohm, calcule a resistência de R4 sabendo que a corrente elétrica no galvanômetro é zero Ampere.
