Um eixo maciço circular transmite um torque constante de T = 125,6 N∙m. O material admite tensão de cisalhamento t_adm = 80 MPa. Considere torção simples (despreze concentrações de tensão e efeitos de entalhe) e use π = 3,14. O diâmetro mínimo do eixo para satisfazer t_max ≤ t_adm é de

A porta de uma estufa é construída com um material isolante de condutividade térmica k = 0,1 W/(m⋅K), entre folhas metálicas. A temperatura interna é T_∞,i = 200 °C e o coeficiente convectivo interno é h_i = 25 W/(m²⋅K). O fluxo radiante proveniente do interior é q''_rad = 100 W/m². No ambiente externo, T_∞,e = 25 °C com convecção na superfície externa h_e = 10 W/(m²⋅K).
Nas condições aqui apresentadas, considerando regime estacionário unidirecional e desprezando a resistência térmica das folhas metálicas e de contatos, a espessura do isolamento necessária para manter a superfície externa da porta a 40 °C é de

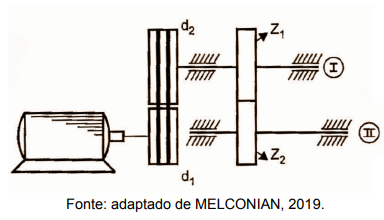

Um sistema mecânico com motor elétrico (P = 5,5 kW; n = 1750 rpm) aciona, em série, um par de polias (d₁ = 150 mm, d₂ = 240 mm) e um par de engrenagens (Z₁ = 24; Z₂ = 62). O conjunto opera em dois eixos, cada um apoiado por um par de rolamentos, conforme mostrado na figura a seguir.





Considere os rendimentos: η_correias = 0,98; η_engrenagens = 0,97; η_{rolamentos(par)} = 0,98. Nessas condições, a rotação e a potência aproximadas na saída do eixo II, respectivamente, são

Em um calorímetro ideal, 300 g de água a 25 °C são misturados com 100 g de água a 80 °C. Considerando o calor específico da água como C = 4186 J/(kg∙°C), a temperatura final de equilíbrio da mistura será

Uma parede de câmara térmica é formada por duas camadas planas em série: a primeira de tijolo (espessura e₁ , condutividade térmica k₁ ) e a segunda de material isolante (espessura e₂ , condutividade térmica k₂ ). O regime é permanente e unidimensional, sem geração interna de calor. Considerando o conceito de resistência térmica, sobre o comportamento do fluxo de calor e a distribuição de temperaturas, é correto afirmar que

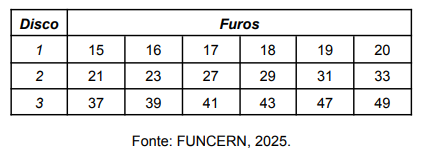

Um mecânico deve usinar uma engrenagem cilíndrica de dentes retos com 33 dentes e módulo m = 3,0. A fresadora disponível possui um cabeçote divisor com os seguintes discos com furos:




O diâmetro externo do cilindro para a pré-usinagem e o número de voltas no cabeçote divisor (40:1) por dente, respectivamente, são

Cilindros hidráulicos de dupla ação podem ser montados para empurrar (carga de compressão) ou puxar (carga de tração). Um cilindro com êmbolo de diâmetro d₁ = 40 mm e haste de diâmetro d₂ = 20 mm, conforme apresentado na figura a seguir, é alimentado com pressão de 40 bar.




Admitindo π = 3,14 e desconsiderando perdas, as forças de compressão e de tração desenvolvidas, respectivamente, são

Para fazer a programação do torneamento de uma peça em uma máquina CNC, utilizando a linguagem Fanuc, o uso de ciclos é de fundamental importância para simplificar o código de várias operações. Assim, sobre os ciclos de desbaste e acabamento dessa linguagem, é correto afirmar que

Na lubrificação de sistemas mecânicos, diferentes sistemas e normas são utilizados para classificação e aplicação de óleos e graxas, principalmente pelas normas SAE, API, ACEA, ISO e NLGI. Assim, sobre os lubrificantes e sua aplicação, é correto afirmar que

Um relógio comparador métrico apresenta 1 volta = 1,00 mm e 100 divisões por volta (0,01 mm/div). Após zerar o instrumento sobre um bloco-padrão de 20,00 mm, mede-se uma peça. O ponteiro avança 27 divisões no sentido horário. A medida da peça é
