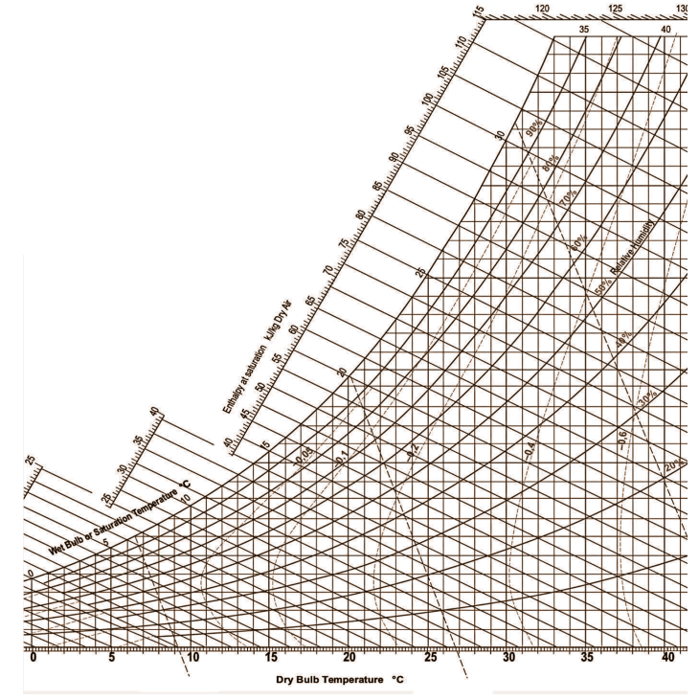

O ar úmido entra na serpentina de resfriamento a 28 °C de temperatura de bulbo seco e 60% de umidade relativa. Na saída da serpentina, apresenta 17 °C de temperatura de bulbo seco e 90% de umidade relativa. A vazão mássica de ar através da serpentina é de 1,2 kg/s, e o processo ocorre a 101,325 kPa. Sabendo que o fator de calor sensível (FCS) é 0,56, os valores que mais se aproximam, respectivamente, da capacidade de resfriamento total da serpentina e da capacidade de resfriamento sensível são:

Uma rede de dutos será instalada em um corredor onde a temperatura de bulbo seco (TBS) é de 30 °C e a temperatura de bulbo úmido (TBU) é de 26 °C. O ar insuflado pelo sistema chega ao duto a 14 °C. Nessas condições, a necessidade de isolamento térmico para evitar condensação nas paredes externas do duto ocorre devido à temperatura de insuflação ser

Um shopping center possui um sistema de climatização com diversas zonas independentes, durante o processo de testes, ajustes e balanceamento (TAB), o técnico percebe que, ao ajustar a vazão em uma zona, há impacto nas zonas adjacentes, dificultando o balanceamento. Considerando as boas práticas de comissionamento, assinale a opção que apresenta a sequência correta de ações para balancear o sistema sem comprometer outras zonas.

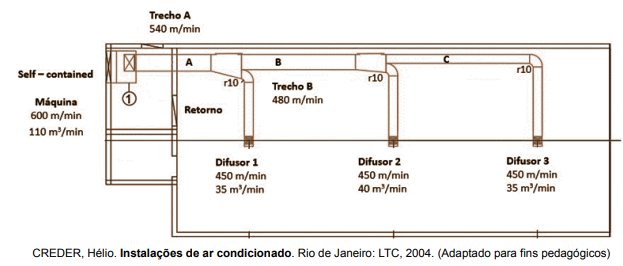

Uma equipe de climatização foi contratada para projetar um sistema de insuflamento de ar em um laboratório técnico, com três zonas. A distribuição de ar será feita com base no método da velocidade, utilizando dutos metálicos de seção retangular. O sistema utiliza uma máquina de ventilação que envia 110 m³/min de ar, distribuídos entre três difusores de insuflamento, conforme indicado no esquema a seguir. A vazão de ar de retorno é de 88 m³/min.





As dimensões comerciais, do Trecho A e do Difusor 2, respectivamente, que mais se aproximam das áreas calculadas pelo método da velocidade é o

Em edificações comerciais de grande porte, como shoppings e hospitais, são utilizados chillers para atender cargas térmicas elevadas. Esses equipamentos podem ser de condensação a água, a ar ou de absorção, apresentando desempenhos energéticos distintos. Assinale a opção que compara corretamente o Coeficiente de Performance (COP) entre essas tecnologias.

Considerando a operação de um sistema de ar-condicionado VRF (Fluxo de Gás Refrigerante Variável), com múltiplas unidades internas, eficiência energética e controle de zonas independentes, é correto afirmar que o VRF

No dimensionamento da carga térmica de um ambiente climatizado, além das cargas internas de ocupantes, equipamentos, iluminação, e das transmissões por condução de paredes, teto, piso e vidros, devem ser incluídos outros fatores que também impactam o desempenho térmico do ambiente. Marque a opção que evidencia esses fatores corretamente.

Em um processo de resfriamento e desumidificação em ar condicionado, o ar passa através da serpentina abaixo do ponto de orvalho. No diagrama psicrométrico, o caminho do ar é caracterizado por

Um engenheiro de climatização foi contratado para dimensionar o sistema de ar-condicionado de um escritório retangular de 20 m × 10 m × 3 m (pé-direito), mantido a 22 °C. As quatro paredes externas são construídas com tijolos estruturais maciços, de espessura 0,30 m, condutividade térmica k = 1,32 W/(m·K). No verão, a temperatura externa atinge 38 °C, enquanto no interior da sala se mantém 22 °C. Considere que não há janelas, infiltração de ar, ganhos internos ou trocas de calor pelo piso e pelo teto. O calor que deverá ser retirado pelo condicionador de ar em TR (1TR = 3,517 kW) é

Durante a instalação de sistemas de climatização VRF (Fluxo de Gás Refrigerante Variável), é essencial garantir a limpeza e a integridade das tubulações de cobre. Sobre esse assunto, é correto afirmar que
