Os expositores frigoríficos de um determinado supermercado operam com o fluido refrigerante R-134a em ciclo saturado simples. O projeto do sistema considera uma temperatura de evaporação de –10 °C e uma temperatura de condensação de 35,5 °C, com vazão mássica do refrigerante de 0,15 kg/s. A tabela a seguir apresenta os pontos característicos do sistema.




ÇENGEL, Yunus A.; BOLES, Michael A. Termodinâmica. 7. ed. Porto Alegre: Bookman, 2013. (Adaptada para fins pedagógicos).

Considerando o ponto 4 a entrada do evaporador e os dados da tabela, é correto afirmar que a potência do compressor (kW) e o Coeficiente de Performance (COP) são, respectivamente,

Em sistema de refrigeração por compressão a vapor, o fluido refrigerante é o responsável por receber e liberar o calor do ciclo de refrigeração. O fluido ideal deve reunir propriedades que garantam segurança operacional (não tóxico, não inflamável, não explosivo), bom desempenho termodinâmico e baixo impacto ambiental, com baixos ODP (Potencial de Destruição da Camada de Ozônio) e GWP (Potencial de Aquecimento Global).

Considerando as características do fluido refrigerante expostas, é correto afirmar que o

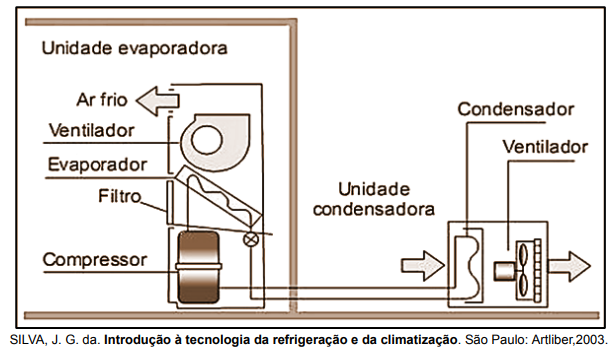

Em uma agência bancária de grande porte, foi instalado um sistema de refrigeração para climatizar salas de atendimento e áreas administrativas, conforme mostrado na figura a seguir.





Com base no tipo de instalação mostrado, trata-se de um sistema do tipo self-contained com condicionamento

Um técnico em refrigeração e climatização foi chamado para instalar um sistema split de 1 TR (Tonelada de Refrigeração) em uma sala de escritório. O engenheiro já definiu a carga térmica e a capacidade do equipamento. Nessa situação, dentre suas atribuições do técnico deve

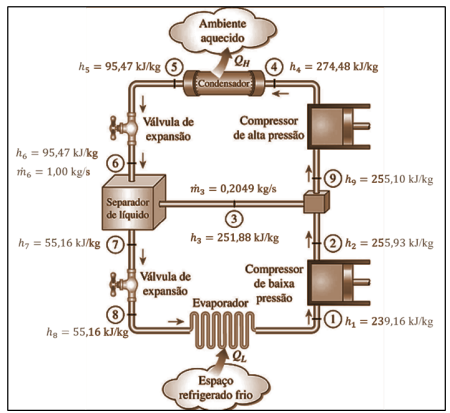

Considere o ciclo de refrigeração de múltiplos estágios representados na figura a seguir, ele incorpora um tanque de gás flash e um trocador de calor do tipo aberto. Esse arranjo é empregado em sistemas de média e alta capacidade para otimizar o desempenho termodinâmico.






ÇENGEL, Yunus A.; BOLES, Michael A. Termodinâmica. 7. ed. São Paulo: Bookman, 2013. (Adaptado para fins pedagógicos).

Com base nesse tipo de sistema de refrigeração, é correto afirmar que

Um supermercado de médio porte está projetando um sistema de refrigeração central com as seguintes características:

● Capacidade térmica total: 30 TR (Tonelada de Refrigeração).
● Evaporadores múltiplos, distribuídos em câmaras frigoríficas de resfriados, balcões de exposição e uma pequena câmara de congelados.
● Condições de operação: regime contínuo, com alta variação de carga térmica ao longo do dia (horários de pico e de baixa demanda).
● Critérios de projeto: eficiência energética, confiabilidade, manutenção viável e possibilidade de operação em paralelo.


Com base nessas informações, assinale a opção que apresenta a alternativa mais adequada para essa instalação,

Um técnico em refrigeração foi chamado para realizar manutenção em um sistema de média capacidade instalado em um supermercado. O equipamento utiliza compressor semi-hermético e apresenta superaquecimento anormal, sugerindo falha no resfriamento do motor. O técnico precisa identificar corretamente o tipo de resfriamento empregado pelo compressor e quais intervenções são tecnicamente permitidas nesse modelo. Sobre os compressores semi-herméticos, é correto afirmar que

Um escritório administrativo de um edifício corporativo possui dimensões de 2,8 m (altura) × 8 m (largura) × 15 m (comprimento). As medições indicaram infiltração de ar externo equivalente a 1/3 do volume da sala por hora. Sobre essa condição, o volume de ar de infiltração em m³/s é

Em sistemas de refrigeração industrial e de conforto, soluções de glicol podem ser utilizadas em diferentes condições de operação. Considerando o propósito principal desse fluido, indique a opção correta.

Na instalação de um sistema de climatização VRF (Fluxo de Gás Refrigerante Variável), a correta ordem de realização dos procedimentos de pressurização e testes de estanqueidade é essencial para evitar falhas prematuras e garantir desempenho confiável. Sobre esse processo, assinale a opção correta.
