Um operador de um torno CNC (comando numérico computadorizado) vai usinar uma peça cilíndrica de aço. Para isso, ele precisará iniciar a programação do torno CNC. Ele sabe decoradas algumas das parametrizações mais importantes para começar a programação, que são elas: posicionamento absoluto, desativação da compensação de raio da ponta da ferramenta, programação em sistema internacional (métrico) (mm), interpolação no sentido anti-horário e posicionamento rápido.

Com base na programação que o operador irá executar, a sequência de códigos que deverá ser inserida corresponde a

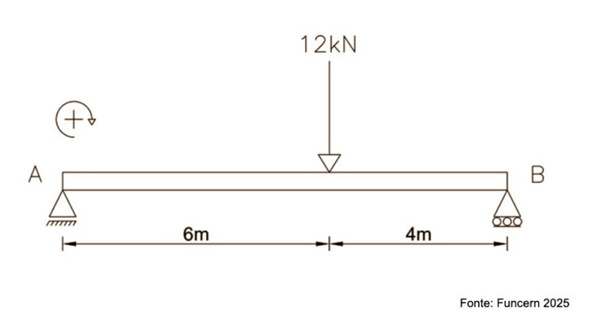

Foi elaborado um projeto de uma viga biapoiada a qual receberá uma força concentrada de 12kN a uma distância de 6 metros do ponto A e a uma distância de 4 metros do ponto B, conforme figura a seguir.



Adotando o sentido horário como positivo, o valor em kN na reação By será de

Um técnico em mecânica precisa fazer uma solda com duas barras metálicas, da qual precisará obter uma resistência mínima de 68.000 psi. Foi sugerido que ele utilizasse um eletrodo revestido que permitisse efetuar a solda em todas as posições possíveis. De acordo com a AWS (American Welding Society), o eletrodo que o técnico deverá escolher para atender às exigências especificadas será o

Durante uma aula de desenho técnico, utilizando o software Autocad, o professor pediu para os alunos fazerem o arredondamento unindo os cantos do desenho com um determinado raio e, após o arredondamento, ele pediu para espelharem o desenho. Diante do exposto, os comandos que deverão ser aplicados são

No curso técnico de mecânica, foi solicitado para a um aluno que fizesse um rasgo de chaveta plano de 1/4" de largura e 3cm de comprimento em um tarugo de aço 1020 e com diâmetro de 1". Utilizando o cabeçote vertical da fresadora disponível no laboratório, o tipo de ferramenta de corte que o aluno deverá usar é a fresa

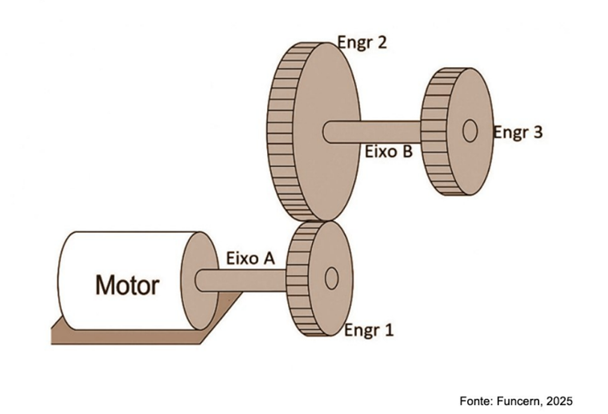

Conforme a figura a seguir, um sistema de transmissão composto por um motor, dois eixos e três engrenagens faz parte de uma máquina da indústria. Considere que a engrenagem 1 tem 36 dentes, a engrenagem 2 tem 90 dentes e a engrenagem 3 tem 42 dentes. Sabe-se que a rotação nominal do motor é de 2400 RPM (rotações por minuto).



Desprezando as perdas por atrito e sem folgas, a rotação na engrenagem 3 é de

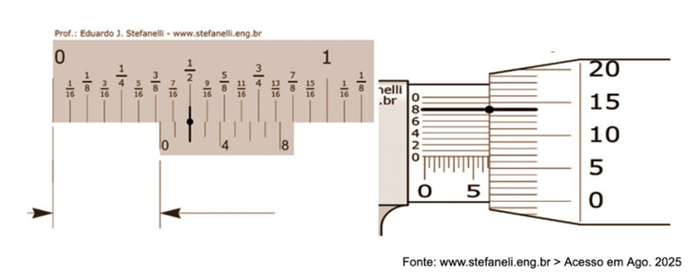

As figuras a seguir ilustram as medidas realizadas com um paquímetro de polegada fracionada com resolução 1/128 de polegada e um micrômetro em milímetro milesimal.



A leitura da medida do paquímetro e do micrômetro acima são, respectivamente,

Um operador de torno mecânico precisará fazer uma usinagem do tipo desbaste longitudinal em um tarugo cilíndrico de aço 1020 com diâmetro de 3", usinando até o diâmetro de 73mm. Após o desbaste, o operador deverá fazer um furo interno com uma broca de 16mm de diâmetro. Sabendo-se que a velocidade de corte é de 25m/min e considerando-se п = 3, os valores de rotação indicados para o desbaste e furação em RPM (rotações por minuto) são, respectivamente,

Na metalomecânica, é muito comum a realização de ensaios mecânicos em corpos de prova para poder avaliar as propriedades e o comportamento de um determinado material, sob diferentes condições de esforço, garantindo a qualidade, a segurança e a durabilidade. Com base nisso, o ensaio Charpy e Izod se caracteriza como ensaio

São componentes de um motor à combustão interna:
