O SCR (retificador controlado de silício) é uma chave muito utilizada para controle de potência. Entretanto, ele funciona apenas quando diretamente polarizado. Então, para evitar ter que utilizar dois SCRs em antiparalelo ao trabalhar com circuitos de corrente alternada, usa-se um:

A figura mostra um filtro ativo.

Os amplificadores operacionais comumente são utilizados como filtros ativos. A frequência de corte do filtro ilustrado é:

Contadores são circuitos digitais cujo estado são comandos por um sinal de clock. O módulo do contador indica o número de estados da sequência de contagem. Sendo um contador implementado com 4 flip-flops, seu módulo é:

A figura a seguir mostra um registrador de deslocamento de 4 bits implementado com flip-flop tipo D.

Elementos de memória podem ser feitos por arranjos de portas lógicas básicas que permitem o armazenamento de informação. Esses elementos são conhecidos como multivibradores biestáveis que são muito utilizados para implementação de contadores e registradores.

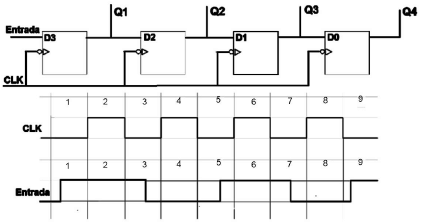

Com os circuitos inicializados em zero através de um pulso de clear, O diagrama de tempo para a saída Q3 desse circuito é:

Ao representar números, letras ou palavras por um conjunto de símbolos especiais previamente estabelecidos, cria-se um código.

O código binário em que apenas um bit muda entre dois números consecutivos é conhecido como código:

No sistema de numeração decimal, ao ter a necessidade de indicar número positivo e negativo, basta incluir à esquerda do número o sinal (+) para número positivo e (-) para número negativo. O mesmo não ocorre com o sistema numérico binário, pois toda informação neste sistema deve ser codificada com 0 ou 1.

Uma maneira de representar números negativos é conhecida como notação do complemento:

Desde muito tempo, a humanidade percebeu a necessidade de utilização dos sistemas de numeração, seja para o pastor contar e agrupar suas ovelhas, ou seja para os sistemas de computação. Assim, na eletrônica digital, onde se usa o sistema binário, não é diferente. Visto isso, ao necessitar converter o número decimal 79 em binário o técnico encontra:

A figura representa um diagrama de blocos de uma fonte de alimentação básica.

Na etapa de filtragem do sinal, busca-se aproximar ainda mais o sinal para uma tensão contínua e constante através da utilização de um capacitor em paralelo com a saída do circuito retificador. Ao projetar uma fonte com entrada 50V/60 Hz cujas características desejadas são valor médio filtrado 12 V, ripple máximo de 0,5 V para alimentar uma carga que tem resistência equivalente de 1 !$ k Ω !$, sendo utilizado um retificador de onda completa, o capacitor utilizado tem capacitância igual a:

O transistor JFET (transistor de efeito de campo) é um dispositivo semicondutor de três terminais assim como o TBJ (transistor bipolar de junção). Estes dois dispositivos possuem muitas semelhanças, mas a principal diferença é que:

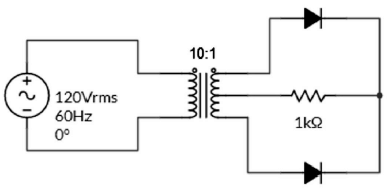

A figura ilustra um retificador com transformador com derivação central no secundário.

Considerando o diodo de silício (V !$ γ !$ = 0,7 V), !$ \sqrt 2 !$= 1,41, !$ \pi !$=3,14, a corrente média na carga alimentada é igual a:
