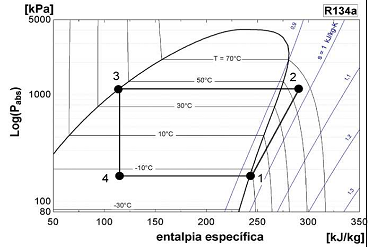

Com relação ao ciclo de refrigeração padrão indicado no diagrama p-h apresentado na figura a seguir, considere as proposições que se seguem:

sendo:

- Pabs = pressão absoluta do fluido [kPa];

- T = temperatura do fluido [°C];

- s = entropia específica do fluido [kJ/kg.K].

I. Através dos pontos 1, 2 e 3, é possível determinar o “Coeficiente de Performance Operacional” (COP) do ciclo.

II. No Ponto 4, tem-se somente líquido saturado.

III. O ponto 2 representa as condições termodinâmicas na descarga do compressor.

IV. No Ponto 3, o fluido está sub-resfriado a 30 °C.

V. Do ponto 3 ao ponto 4, ocorre uma queda na energia do fluido devido a diminuição da temperatura e da pressão.

VI. O processo de compressão entre 1 e 2 é isoentálpico.

Qual das alternativas abaixo contém apenas proposições CORRETAS?

No que tange aos fluidos refrigerantes, analise as afirmativas abaixo:

I. O fluido refrigerante R-22 é um CFC cujo substituto mais utilizado é o R-410A.

II. As siglas ODP e GWP são utilizadas para indicar o potencial de destruição da camada de ozônio e de causar o efeito estufa, respectivamente.

III. As misturas não azeotrópicas (série 400) apresentam um “glide” de temperatura, ou seja, variações relativamente pequenas de temperatura durante a mudança de fase.

IV. Num ciclo de refrigeração, o R-717 apresenta elevadas temperaturas de descarga, exigindo, em alguns casos, sistema de refrigeração com duplo estágio de compressão.

V. A ação dos CFCs sobre a camada de ozônio extratosférico precipitou a assinatura do Protocolo de Kyoto.

Estão CORRETAS as afirmativas:

Leia as afirmativas abaixo, que se referem a instalações de refrigeração e climatização.

I. Em sistemas de refrigeração tipo “seco”, um dispositivo de expansão superdimensionado pode inundar o evaporador, possibilitando a entrada de refrigerante liquido no compressor.

II. Pressões baixas, na sucção do compressor, em instalações dotadas de compressores herméticos, podem ocasionar a queima do motor elétrico em virtude do resfriamento insuficiente do mesmo.

III. Em algumas instalações, os tubos capilares são montados junto à linha de sucção do compressor formando um trocador de calor, isso para que o vapor possa resfriar o refrigerante líquido contido no tubo capilar.

IV. Os tubos capilares, adotados em sistemas de condicionadores de ar, são mais compridos e de diâmetro menor que os utilizados em sistemas de refrigeradores residenciais.

Estão CORRETAS somente as afirmativas:

Através da utilização da Carta Psicrométrica, podemos determinar alguns processos básicos para o ar. Quanto a esses processos psicrométricos básicos podemos afirmar:


I. O resfriamento e o aquecimento referem-se à taxa de transferência de calor, que provoca somente uma variação de bulbo seco.


II. A umidificação somente pode ser adiabática.


III. Um processo que envolva resfriamento e desumidificação resulta somente em uma redução da umidade absoluta do ar.


IV. No processo de desumidificação química, o vapor d'água é absorvido ou adsorvido por uma substância higroscópica.


V. A mistura de duas correntes de ar é um processo muito comum em “ar condicionado", onde a entalpia final é a média ponderada das entalpias das correntes que se misturam.


Estão CORRETAS as afirmativas:

Com relação a motores elétricos, verifique se as afirmativas, que se apresentam, são VERDADEIRAS “V” ou FALSAS “F”:

( ) Não é possível identificar os enrolamentos de marcha e de partida de motores monofásicos empregando apenas um amperímetro.

( ) Os motores monofásicos aplicados em aparelhos “condicionadores de ar” possuem capacitor do tipo permanente, onde, tanto o capacitor de marcha quanto o enrolamento de partida permanecem no circuito após o motor atingir sua velocidade nominal.

( ) Em motores monofásicos com torque de partida normal são utilizados relés de intensidade de corrente que energiza a bobina de partida no circuito, a qual permanece no circuito até o relé se desenergizar.

( ) O protetor de sobrecarga adicional (protetor térmico) é instalado no terminal comum aos enrolamentos de marcha e de partida.

A alternativa que contém a sequência de respostas, de cima para baixo, é:
