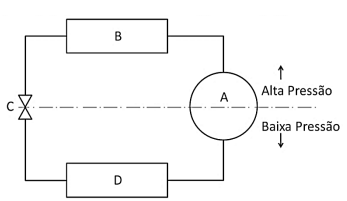

A figura a seguir é a representação esquemática dos elementos essenciais de um ciclo ideal de refrigeração mecânica por meio de compressão de vapores. Analise as afirmativas identificando com “V” as VERDADEIRAS e com “F” as FALSAS, assinalando a seguir a alternativa CORRETA, na sequência de cima para baixo.

( ) O componente A é o compressor. Nele ocorre a compressão, hipoteticamente isentrópica, do vapor saturado.

( ) O componente B é o condensador. Sua função é retirar calor da fonte quente.

( ) O componente C é a válvula de segurança. Sua função é evitar o excesso de pressão nos componentes do ciclo.

( ) O componente D é o evaporador. Nele ocorre vaporização, hipoteticamente isotérmica, do fluido frigorígeno.

_{Fonte: COSTA, E. C. D. Refrigeração. São Paulo: Edgard Blucher, 1994.}

Com relação às turbomáquinas, analise as afirmativas identificando com “V” as VERDADEIRAS e com “F” as FALSAS, assinalando a seguir a alternativa CORRETA, na sequência de cima para baixo.

( ) A equação de turbomáquina de Euler é utilizada para determinação do torque no eixo.

( ) Em turbomáquinas, o valor da potência de eixo é obtido pelo produto entre o torque e a velocidade angular no eixo da máquina.

( ) Quanto à inclinação das pás do rotor, as bombas centrífugas podem ser classificadas em quatro tipos: pás inclinadas para trás; pás radiais; pás inclinadas para frente e pás helicoidais.

( ) A equação de Bernoulli em um sistema de referência rotativo é utilizada para determinação do rendimento da máquina primária.

_{Fonte: ÇENGEL, Y. A.; CIMBALA, J. M. Mecânica dos Fluidos: Fundamentos e Aplicações. 3ª. ed. Porto Alegre: AMGH, 2015.}

Um trocador de calor contracorrente de duplo tubo óleo quente deve ser resfriado com água. A água circula em um tubo interno, a uma taxa de 1 kg/s e suas temperaturas de entrada e saída são respectivamente 30º e 80º . O óleo circula no espaço anular a uma taxa de 2 kg . s^-1e sua temperatura de entrada é 160º. As condições operacionais são permanentes; não há perda de calor para o ambiente; as variações de energia cinética e potencial dos escoamentos são desprezíveis; não há nenhuma incrustação e as propriedades dos fluidos são constantes. Quais são respectivamente os valores da taxa de transferência de calor e da temperatura de saída do óleo?

Considere:

C_p,água = 4,2 kJ . kg^-1 . K^-1

C_p,óleo = 2,1 kJ. kg^-1 . K^-1

_{Fonte: ÇENGEL, Y. A.; GHAJAR, A. J. Transferência de Calor e Massa: Uma Abordagem Prática. 4°. ed. Porto Alegre: AMGH, 2012.}

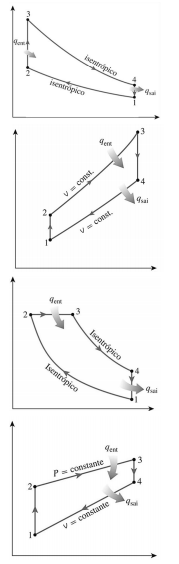

Analise os diagramas dos ciclos ideais Diesel e Otto e assinale a sequência CORRETA de legendas das figuras, na ordem de cima para baixo.

_{Fonte: ÇENGEL, Y. A.; BOLES, M. A. Termodinâmica. 5ª. ed. São Paulo-SP: McGraw-Hill, 2006.}

O ciclo Brayton foi inicialmente proposto para um motor alternativo desenvolvido por George Brayton em 1870. Atualmente é utilizado em turbinas a gás, sendo considerado um ciclo ideal. Analise as afirmativas identificando com “V” as VERDADEIRAS e com “F” as FALSAS, assinalando a seguir a alternativa CORRETA, na sequência de cima para baixo.

( ) O fornecimento de calor ocorre à pressão constante.

( ) Durante a expansão na turbina ocorre variação considerável na entropia.

( ) A rejeição de calor é isentrópica.

( ) A compressão é isentrópica e ocorre em um compressor.

_{Fonte: ÇENGEL, Y. A.; BOLES, M. A. Termodinâmica. 5ª. ed. São Paulo-SP: McGraw-Hill, 2006}

Um motor de combustão interna possui quatro cilindros com diâmetro de 80 mm e apresenta deslocamento volumétrico de 2009,6 cm³. Qual é o curso dos pistões desse motor?

Considere:$\pi =3,14$ .

_{Fonte: BRUNETTI, F. Motores de Combustão Interna. São Paulo: Blucher, v. I, 2012.}

A ideia básica por trás de todas as modificações propostas para aumentar a eficiência térmica de um ciclo de potência a vapor é sempre a mesma: aumentar a temperatura média na qual o calor é transferido para o fluido de trabalho na caldeira ou diminuir a temperatura média na qual o calor é rejeitado no condensador. Com relação aos meios de aumento de eficiência no ciclo Rankine, analise as afirmativas identificando com “V” as VERDADEIRAS e com “F” as FALSAS assinalando a seguir a alternativa CORRETA, na sequência de cima para baixo.

( ) O aumento da pressão na caldeira aumenta a eficiência do ciclo.

( ) A diminuição da pressão no condensador aumenta o trabalho líquido.

( ) O superaquecimento do vapor na caldeira, apesar de aumentar a eficiência do ciclo, aumenta indesejavelmente o conteúdo de umidade na saída da turbina.

( ) O aumento do teor de umidade na saída da turbina é um efeito indesejado que acontece com o aumento de pressão na caldeira; tal efeito colateral pode ser corrigido com o reaquecimento do vapor.

_{Fonte: ÇENGEL, Y. A.; BOLES, M. A. Termodinâmica. 5ª. ed. São Paulo-SP: McGraw-Hill, 2006.}

Uma máquina térmica opera entre um reservatório quente a 379º e um reservatório frio a 79º. Considerando que a máquina opera com ciclo de Carnot, qual a sua eficiência térmica?

_{Fonte: ÇENGEL, Y. A.; BOLES, M. A. Termodinâmica. 5ª. ed. São Paulo-SP: McGraw-Hill, 2006.}

Referente às funções de manipulação de arquivos do C, analise as afirmações:

I. As funções fwrite e fread são capazes de ler e gravar arrays de dados, do disco e para o disco.

II. O terceiro argumento do fwrite e fread é o numero de elementos no array que devem ser lidos do disco ou gravados no disco.

III. A função fwrite transfere para um arquivo um número especificado de bytes a partir de um endereço na memória.

Assinale a alternativa que (todas) a(s) afirmativa(s) está(ão) CORRETA(S).

Um administrador de Banco de Dados criou uma tabela usando o seguinte comando

CREATE TABLE escolas (
  cidade ----------varchar(80),
  num_escolas -----int,
  num_alunos -------int,
  num_professores --int,
  data -------------date);

Para inserir dados nessa tabela, deve ser usado o comando:
