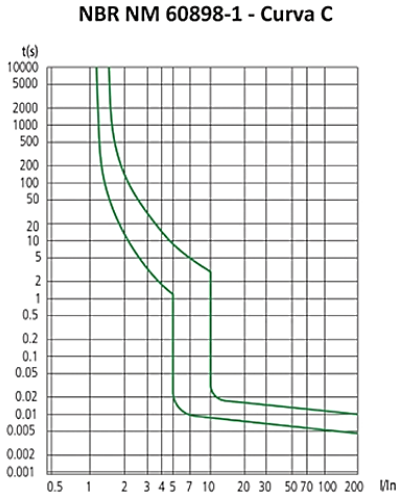

Com base no gráfico da curva C de um disjuntor, determine o tempo, em média, para o acionamento do dispositivo de proteção, se a carga estiver ligada em um circuito AC em um disjuntor de corrente nominal de 10 A e houver uma sobrecarga de 40 A.

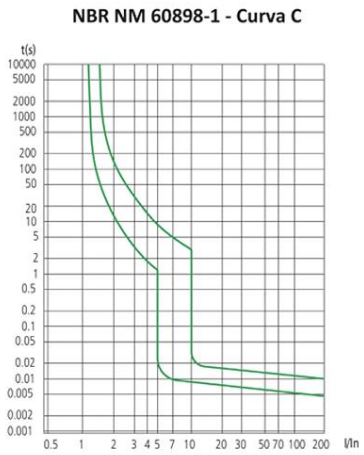

De acordo com o gráfico da curva C de um disjuntor, determine o tempo mínimo para o acionamento do dispositivo de proteção se a carga estiver ligada em um circuito AC em um disjuntor de corrente nominal de 10 A e houver uma sobrecarga de 20 A.

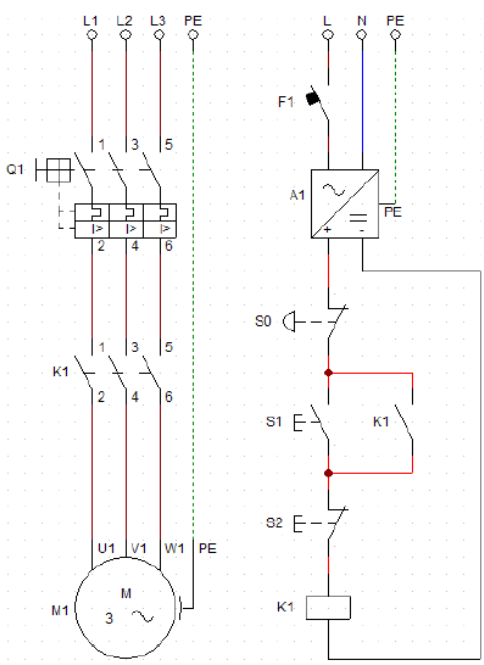

Qual o tipo de ligação do motor do diagrama elétrico abaixo?

Qual o significado do símbolo a seguir utilizado em diagrama unifilar de instalações elétricas?

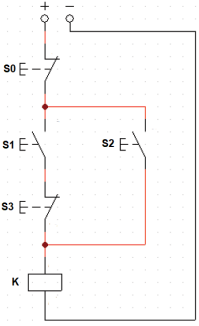

Para o diagrama elétrico de acionamento da contatora K a seguir, determine a expressão que representa a lógica de acionamento.

Para a fábrica do problema anterior, o diretor de produção solicitou um estudo para reduzir o consumo de energia. Foi orientado que a reflexão da parede fosse alterada para 50% e substituída a lâmpada por uma de 2.500 lm e a luminária com este novo fator de utilização, conforme tabela. Nesse sentido, determine o número mínimo de lâmpadas para esta nova configuração. O ambiente requer o mesmo fluxo luminoso e se mantém limpo com manutenção a cada 7.500h.

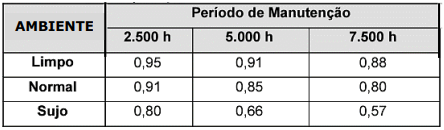

Tabela do fator de depreciação

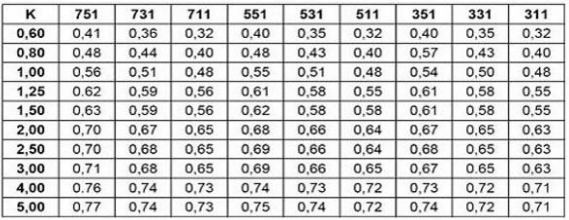

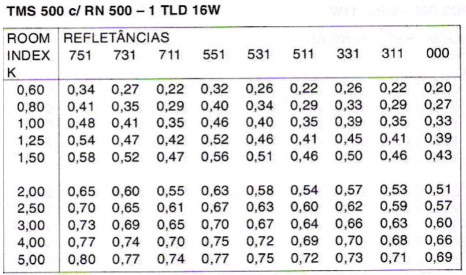

Tabela do fator de utilização

Determine o número mínimo de lâmpadas necessárias para um ambiente classe c que requer 3.500 lux pelo método dos lumens, possui pé direito de 3,5 m e sabe-se que as lâmpadas ficarão no teto. Para o projeto, será adotada uma lâmpada TLD 16 W que possui 1.500 lm. Considere que a reflexão do teto é de 70%, da parede 30% e do piso 10% para definir o fator de utilização. Para o fator de depreciação, considere o ambiente limpo com manutenção a cada 7.500h.




Tabela do fator de depreciação



Tabela do fator de utilização

Identifique o símbolo a seguir utilizado em diagrama unifilar de instalações elétricas.

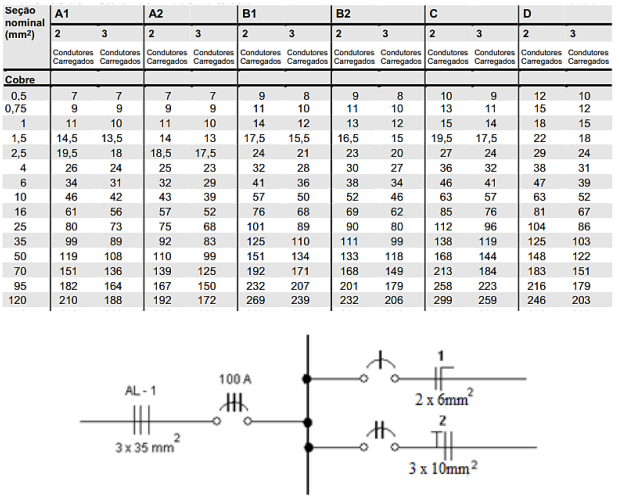

Dimensione o disjuntor para o circuito 1, que apresenta potência na carga de 4 KW. O condutor de cobre com isolação em PVC foi instalado na maneira B2, sendo o valor da corrente conforme tabela de corrente do condutor. Tensão de fase de 127 V.

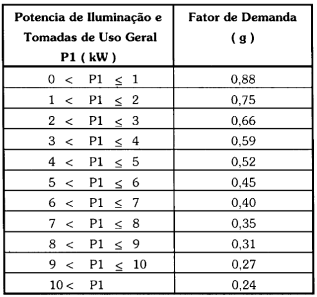

Determine a provável demanda para um apartamento que apresenta as potências nominais a seguir. Considere a tabela abaixo para o cálculo do fator de demanda.


Iluminação: 1,5KVA (FP = 1).
Tomadas de uso geral: 5KVA (FP = 1).
Tomadas para uso específico: 20KVA (FP = 0,87).
