Na Figura 10, os dispositivos M_i são multímetros conectados e configurados para efetuar medidas elétricas ao longo do circuito:





Para o circuito em questão, determine qual configuração de cada multímetro é a mais adequada para a realização das medidas. Considere que o multímetro terá comportamento ideal para todas as configurações apresentadas, e os instrumentos de medição não devem alterar o correto funcionamento do circuito.

Um equipamento avariado necessita ter o transformador da fonte substituído. Devido aos aspectos construtivos do equipamento em questão, será necessário confeccionar um novo, observando-se as características do transformador original. O transformador original é monofásico e, para fins de projeto, será considerado ideal, tem tensão no primário de 220 V e tensão no secundário de 11 V. O secundário do transformador original tem 50 espiras e alimentará uma carga de 500 W. Para confecção do novo transformador, assinale a alternativa que apresenta, correta e respectivamente, o número de espiras no primário (N1), a corrente circulante do primário (I_P) e a corrente circulante do secundário (I_S) do transformador.

Considerando o circuito da Figura 9, analise as assertivas abaixo:

I. Trata-se de um amplificador operacional em circuito inversor.

II. Para Rf = 1 M Ohms, o ganho do circuito é de 20 dB.

III. Para Rf = 100 K Ohms, o ganho do circuito é de 10 dB.

IV. A expressão da saída do circuito é V out = Vin ( Rf / Rin).

Quais estão corretas?

Sobre acionamento de máquinas elétricas, relacione a Coluna 1 à Coluna 2.

Coluna 1

1. Partida estrela-triângulo.

2. Inversores de frequência.

3. Partida com rotor de anéis.

4. Inversão do sentido de rotação.

Coluna 2

( ) Aplica-se a motor de indução trifásico com rotor em gaiola.

( ) Alteração da sequência das fases de alimentação do motor de indução trifásico.

( ) Aplica-se a motor de indução trifásico com o rotor bobinado.

( ) Acionamento e controle da velocidade por variação de amplitude e frequência de alimentação do motor CA.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Para o circuito da Figura 8, considere os voltímetros e o amperímetro abaixo como ideais:

Analisando a disposição dos componentes e dos instrumentos de medida, analise as assertivas abaixo:

I. Todos os instrumentos de medida estão corretamente conectados.

II. Não existe corrente circulante no circuito, devido ao voltímetro V₂.

III. O amperímetro A₁ está incorretamente conectado no circuito.

IV. A tensão lida no voltímetro V₁ é de 0 (zero) V.

Quais estão corretas?

Em referência aos conhecimentos básicos de segurança em laboratório, assinale a alternativa que indica uma ação que NÃO deve ser feita ao constatar que uma pessoa está tendo uma convulsão.

Uma expansão será realizada no mesmo andar do laboratório, com a criação de uma nova sala de ensaios, onde serão são instaladas 20 lâmpadas LED de 12 W. Essa expansão visa atender a uma demanda de trabalho reprimida, que levará a um funcionamento contínuo do laboratório de 8 horas por dia, em média, exceto nos fins de semana. Ao final do mês, sabendo-se que o valor do kWh é R$ 0,50, determine o consumo mensal em reais referente à iluminação. Considere mês útil: 20 dias.

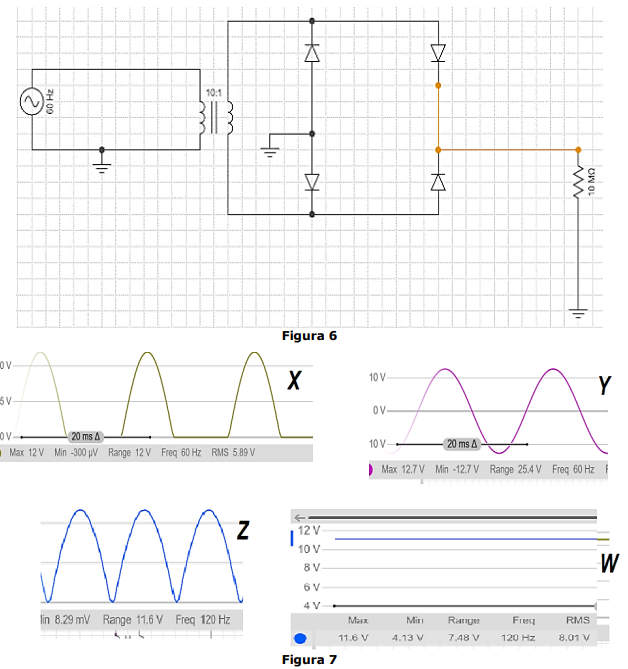

Analise o circuito da Figura 6 e as informações disponíveis na Figura 7:

Assinale a alternativa que apresenta a forma de onda que está presente na carga 10M Ohms.

Para melhoria das condições de trabalho, uma torneira elétrica de 3000 W monofásica será instalada no banheiro existente nas instalações do laboratório na capital. Para a realização dessa instalação, um novo circuito deverá ser adicionado ao quadro de disjuntores existentes no laboratório. O setor de compras, orientado por um eletricista, apresentou a lista de compras a seguir, para sua aprovação e posterior efetivação da compra:

• Cabo cobre antichama flexível de 1,5 mm² cor vermelha (comprimento adequado para instalação).
• Cabo cobre antichama flexível de 1,5 mm² cor azul-claro (comprimento adequado para instalação).
• Cabo cobre antichama flexível de 2,5 mm² cor verde (comprimento adequado para instalação).
• Torneira elétrica metálica, monofásica (3000 W/127 V) com aterramento.
• Disjuntor 30 A.
• Conector barra sindal e demais itens diversos para instalação.

Considerando a descrição apresentada e a lista de compras, analise as assertivas abaixo:

I. Não está incluído o condutor de neutro na lista de compras.
II. O único dimensionamento correto dos condutores é o do condutor de terra.
III. O disjuntor está adequadamente dimensionado para o circuito da torneira elétrica.

Quais estão corretas?

Observe o diagrama unifilar da Figura 5 e relacione a Coluna 1 à Coluna 2, associando os itens às suas descrições.





Coluna 1
1. Fase. 2. Neutro. 3. Retorno. 4. Chave S.

Coluna 2
( ) Conectado na chave S e na carga 100 W. ( ) Energiza a carga 100 W quando fechada. ( ) Conectado na carga 100 W. ( ) Segue pelo conduíte da carga (1) até a chave S.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
