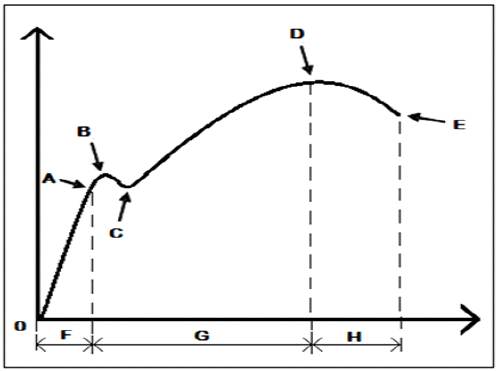

Assinale as afirmações verdadeiras com (V) e as falsas com (F), relativo ao diagrama tensão x deformação de um material metálico.

( ) Os pontos B e C indicam os limites de tensão de escoamento superior e inferior e o ponto D informa a tensão máxima de ruptura.

( ) Na região F, há a deformação elástica do corpo de prova, enquanto na região G a deformação é plástica. O valor da tensão no ponto A é chamado de limite de proporcionalidade.

( ) O ponto D indica o início da estricção do corpo de prova e a área abaixo da linha O-A indica a propriedade de resiliência.

( ) O diagrama exprime uma relação entre uma carga aplicada a um material e a sua deformação. A área abaixo da linha A-D corresponde à tenacidade do material.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

No 1º diedro, na épura de um cone, estando sua base paralela ao plano horizontal, temos como resultado uma das opções abaixo. Analise-as e coloque (V) para a(s) verdadeira(s) e (F) para a(s) falsa(s).

( ) Uma circunferência na vista superior.

( ) Um triângulo na vista frontal.

( ) Um retângulo na vista lateral direita.

( ) Um triângulo na vista lateral esquerda.

( ) Uma circunferência na vista inferior

Assinale a alternativa que apresenta a sequência CORRETA de cima para baixo.

Os processos de soldagem a arco têm uma grande importância industrial na atualidade, sendo utilizados na fabricação dos mais variados componentes e estruturas metálicas e na recuperação de um grande número de peças danificadas ou desgastadas.

Associe a coluna da direita com a da esquerda, de acordo com as definições dos processos de soldagem apresentadas abaixo.

(1) Soldagem a arco elétrico com eletrodo revestido.

(2) Soldagem MIG/MAG.

(3) Soldagem por arco submerso

(4) Soldagem TIG

( ) Soldagem a arco elétrico com gás de proteção onde um arco elétrico é estabelecido entre a peça e um consumível na forma de arame. O arco funde continuamente o arame à medida que este é alimentado à poça de fusão. O metal de solda é protegido da atmosfera pelo fluxo de um gás (ou mistura de gases) inerte ou ativo.

( ) Método de soldagem a arco no qual o calor requerido para fundir o metal é gerado por um arco formado pela corrente elétrica, passando entre o arame de soldagem e a peça de trabalho. A ponta do arame de soldagem, o arco elétrico e a peça de trabalho são cobertos por uma camada de um material mineral granulado conhecido por fluxo para soldagem.

( ) Processo de soldagem que utiliza um eletrodo sólido não consumível. O eletrodo, o arco e a área em volta da poça de fusão da solda são protegidos por uma atmosfera protetora de gás inerte. Se um metal de enchimento é necessário, ele é adicionado no limite da poça de fusão. Esse processo produz uma solda limpa e de alta qualidade. Como não é gerada escória, a chance de inclusão da mesma no metal de solda é eliminada.

( ) Processo manual de soldagem realizado com o calor de um arco elétrico, mantido entre a extremidade de um eletrodo metálico revestido e a peça de trabalho. O calor produzido pelo arco elétrico funde o metal, a alma do eletrodo e seu revestimento de fluxo. Os gases produzidos durante a decomposição do revestimento e a escória líquida protegem o metal de solda da contaminação atmosférica durante a solidificação.

Assinale a alternativa que contém a ordem CORRETA de associação, de cima para baixo.

No fresamento de uma peça em uma Máquina Fresadora Ferramenteira, o operador deve seguir uma sequência de procedimentos. Para execução de uma peça por fresamento nessa máquina, foi disponibilizado um cabeçote de fresar com 8 pastilhas de metal duro para ser utilizado como ferramenta de corte, além de todo o ferramental necessário e o material bruto a ser usinado de aço ABNT 1045. Assinale a alternativa CORRETA para sequência de procedimentos que levaram ao sucesso do trabalho de usinagem.

Com relação à propriedade de temperabilidade do aço, assinale a alternativa CORRETA.

Alguns elementos químicos, quando adicionados aos aços- carbono durante o processo de fundição lhes conferem dureza. Assinale a alternativa CORRETA que contenha somente exemplos desses elementos químicos.

A classificação dos aços, segundo a ABNT (Associação Brasileira de Normas Técnicas), tem como objetivo principal a padronização desses materiais quanto à sua nomenclatura. Marque as sentenças verdadeiras com (V) e as falsas com (F), relativo à classificação dos aços, segundo a ABNT.

( ) A classificação 8620 indica um aço ligado ao níquel, cromo e molibdênio.

( ) Os aços são descritos por quatro algarismos, os dois primeiros indicam a classe do aço e o teor de carbono, os dois últimos o teor dos elementos de liga.

( ) Quando o aço contiver elementos de liga especiais, a norma prevê a inclusão de letras ao código de quatro algarismos.

( ) Em alguns casos, são incluídas letras ao final do código de quatro algarismos a fim de indicar o processo de obtenção do aço.

Assinale a alternativa que contém a sequência CORRETA, de cima para baixo.

Como é chamado o ensaio de dureza no qual é utilizada uma esfera de 10 mm de diâmetro e aplicada uma carga igual a 3.000 kgf durante 15 a 60 segundos? Assinale a alternativa que responde CORRETAMENTE à questão acima.

A estrutura de sistemas hidráulicos e pneumáticos aplicados é composta por uma interconexão de diversos elementos. Esses elementos são agrupados de acordo com a funcionalidade e, também, de acordo com sua função na aplicação em si. É apresentada abaixo a classificação dos referidos grupos:

1 - Elementos de suprimento de energia;

2 - Elementos de sinal;

3 - Elementos de processamento ou elementos lógicos;

4 - Elementos de controle;

5 - Elementos de atuação.

São apresentados abaixo, por meio da representação simbológica, cinco elementos da pneumática aplicada. Cada um desses elementos pertence a um grupo da classificação acima.

Assinale a alternativa que contém a sequência CORRETA, da classificação funcional dos equipamentos e/ou elementos do quadro acima, da esquerda para a direita.

O circuito pneumático, representado na figura abaixo, é um diagrama acerca de uma aplicação qualquer. Nesse mesmo diagrama, excetuando-se as representações das mangueiras, existem três elementos.

Assinale a alternativa que descreve CORRETAMENTE tais elementos.
