Os tiristores, são dispositivos eletrônicos que possuem 4 ou mais camadas PNPN. Pode-se dividir os tiristores em dois grupos: tiristores de potência e tiristores de disparo. Assinale a alternativa correta:

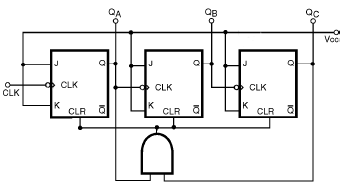

O circuito a seguir representa um contador binário com Flip-Flop tipo borda de descida, se a frequência do sinal na entrada de clock (CLK) for de 120 KHz. Qual deve ser o valor da frequência do sinal na saída Qc?

Convertendo o número octal 106763₈ para o sistema HEXADECIMAL temos:

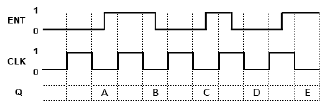

A figura a seguir apresenta os sinais aplicados à entrada (ENT) e ao clock (CLK) de um flip-flop tipo D. Considerando a mudança de estado sensível à borda de descida do clock, determine a forma de onda da saída Q e a sequência de estados (ABCDE):

Simplificando a expressão Booleana

!$ S = \overline { [B + (\overline A + D) . (\overline A + \overline D) . (\overline {C.D)}] . B . [ (\overline C \oplus D) + (\overline {C + \overline D}})] !$

obtém-se:

Uma das características para avaliação de desempenho de um conversor digital-analógico (D/A) é sua resolução. Assim, um conversor D/A de 6 bits possui resolução, em %, de:

Sobre o circuito da figura abaixo é correto afirmar que:

O transistor de efeito de campo (FET), é muito utilizado em circuitos eletrônicos tanto para amplificar sinais como para fazer chaveamento de comandos elétricos. Qual das afirmações abaixo, está correta com relação às características do FET?

No circuito abaixo determine o valor de Rc e Re, sabendo que: Vcc = 20 V, V_CE = 3 V, I_B = 40 uA, !$ \beta = 100 !$, R_C = 4.R_E e o transistor que esta sendo utilizado é de silício:

Para o circuito a seguir determinar os valores de V_DS e I_D sabendo que a potência fornecida P_F = V_DD x I_D:

Dados: V_GS = - 4V ; !$ R_D = 800\Omega !$ ; P_F = 160mW ; V_{GS (corte)} = - 20V e I_DSS = 12,5mA
