Segundo as especificações do fabricante, um motor de indução de potência nominal igual a 20 CV possui um fator de serviço igual a 1,2. Sendo assim, a potência máxima que esse motor pode suportar, sem causar danos permanentes aos seus componentes será:

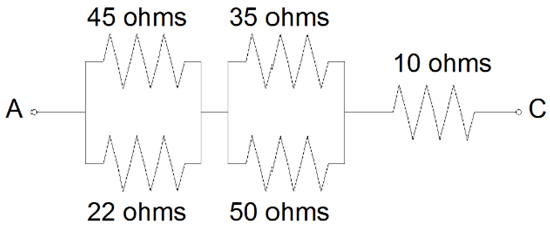

Qual o valor da queda de tensão no resistor de !$ 35 \Omega !$, considerando uma tensão de 100 V entre A e C?

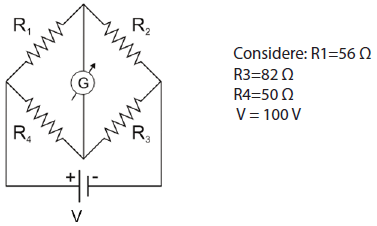

Qual o valor da resistência R2 para a condição de equilíbrio do circuito a seguir?

Analise as afirmativas considerando a metade positiva de uma onda senoidal, com componente CC nula:

I - O seu valor médio é superior ao seu valor eficaz.

II - O seu valor eficaz é uma espécie de média.

III - O valor médio da onda completa é o dobro do valor médio desta metade.

IV - O valor eficaz da onda completa é o dobro do valor eficaz desta metade.

V - Os seus valores médio e eficaz aumentam com a diminuição do período da onda.

Está(ão) correta(s) apenas a(s) alternativa(s):

Dados os enrolamentos indicados na figura, uma forma de se obter um autotransformador elevador com tensão de entrada Vent = 115V e tensão de saída Vsaída = 250V, seria por meio da interligação dos terminais.

Assinale a alternativa correta que apresenta as interligações necessárias.

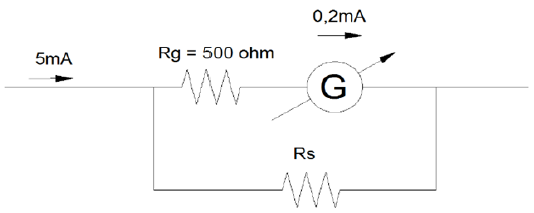

Analise o circuito a seguir, calcule o valor da resistência shunt e assinale a alternativa correta.

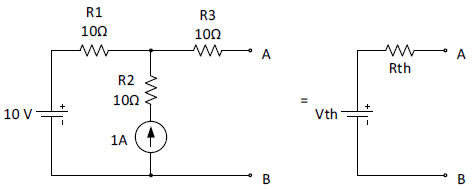

Analise o circuito a seguir e seu circuito equivalente Thévenin:

Assinale a alternativa que apresenta, respectivamente, os valores de Vth e Rth do circuito equivalente:

Na figura a seguir são mostradas formas de onda de tensão e corrente para um circuito elétrico em corrente alternada.

Analisando as formas de onda da figura, assinale a alternativa correta:

Considerando-se um transformador monofásico ideal, com razão de espiras do primário para o secundário de 10:1, analise as afirmativas a seguir.

I. A razão entre as tensões de primário e secundário neste transformador é de 10 para 1, ou seja, trata-se de um transformador abaixador.

II. A razão entre as potências de primário e secundário neste transformador é de 1 para 10.

III. A razão entre as correntes de primário e secundário é de 1 para 1, ou seja, as correntes de primário e secundário são iguais.

Está(ão) correta(s) as afirmativas:

Um frigorífico mensalmente estava pagando multa em sua conta de energia elétrica devido ao seu baixo fator de potência. Após estudos técnicos, foi efetuada a correção do fator de potência, instalando bancos de capacitores. Para atender a recomendação dos empresários, a equipe técnica manteve os maquinários trabalhando nos mesmos períodos que anteriormente e não modificaram a carga instalada. Ao efetuar medições na entrada da fábrica foi constatado que:

I. A corrente total consumida pela empresa tinha sofrido uma redução.

II. A potência reativa total da empresa tinha diminuído.

III. A potência aparente total tinha aumentado.

IV. A potência ativa tinha modificado.

Assinale a alternativa que indica quais afirmações são verdadeiras.
