No circuito da ponte de Wheatstone da figura a seguir, é colocado um PT100 na posição do resistor R₃.

Sabendo-se que o PT100 segue a equação R_T = R_o[1 + α (T-T_o)], que o valor da resistência R₀ é 100 Ω a 0ºC e que α = 3,85 mΩ/(Ω.°C), calcule o valor da tensão entre V_b e V_a (V_ba), a temperatura de 200 ºC.

Dados:

E = 10 V

R1 = 100Ω

R2= 50 Ω

R3 = PT100

R4 = 80 Ω

A velocidade Real de um motor de corrente alternada (CA) de 8 polos conectado a uma rede de 440V, 40Hz e com um coeficiente de escorregamento em 5%, é de:

Assinale a alternativa que indica o valor do ganho no circuito representado na imagem a seguir.

Assinale a alternativa que indicam itens que são analisados pela qualidade de energia em relação ao produto.

Para uma determinada instalação industrial, alimentada pela tensão trifásica de 220V, temos os seguintes valores: P= 3.000 kW; Q = 2.000 kVAr; S= 3.605,55 kVA.

Para que o fator de potência seja corrigido para o valor de F.P. = 0,95, calcule o valor do capacitor, em kVAr:

Dados: para F.P. = cos φ = 0,95; φ = 18,195º; e tg φ = 0,329.

Baseando-se no gráfico a seguir, obtém-se a demanda (kW) durante as 24 horas do dia. Logo, o fator de demanda (F_D) e o fator de carga diário (FC_D) são respectivamente?

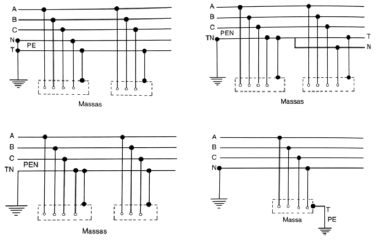

Assinale a alternativa que indica os esquemas de aterramento dos circuitos abaixo respeitando a seguinte ordem:

• circuito 1 (um) superior esquerdo.

• circuito 2 (dois) superior direito.

• circuito 3 (três) inferior esquerdo.

• circuito 4 (quatro) inferior direito.

As tecnologias fotovoltaicas podem ser classificadas como primeira geração (silício mono e policristalino), segunda geração (silício amorfo e filme fino) ou terceira geração (concentrador fotovoltaico). Quanto a suas características, assinale a alternativa correta:

O grau de proteção de invólucros metálicos quanto à entrada de corpos estranhos e penetração de água pelos orifícios destinados à ventilação é representado pelo número IP.

Considerando os seguintes graus de proteção:

• ”Proteção contra corpos estranhos com dimensões acima de 1 mm”; e

• Proteção contra penetração de água para “jatos de água em todas as direções”.

Assinale a alternativa correta na qual a sigla representa essa condição.

Considere duas cargas puntiformes iguais colocadas no eixo horizontal, localizadas a mesma distância L da origem, porém em lados opostos. O campo elétrico medido na origem foi de (2kq/ L²) !$ \hat{i} !$ e o potencial elétrico, 0V. Note que o versor !$ \hat{i} !$ está no sentido do eixo x. Assinale a alternativa correta:
