Utilizando o código de cores resistivo, determine os valores dos resistores apresentados na tabela abaixo e assinale a alternativa que apresenta corretamente os valores de R₁, R₂ e R₃, respectivamente:

Mapas de Karnaugh são uma importante ferramenta desenvolvida para facilitar o processo de obtenção de expressões booleanas. A imagem a seguir mostra um mapa de Karnaugh obtido em um processo industrial:

Assinale a alternativa que representa a expressão da saída S mais simplificada que pode ser obtida de acordo com as entradas A, B, C e D:

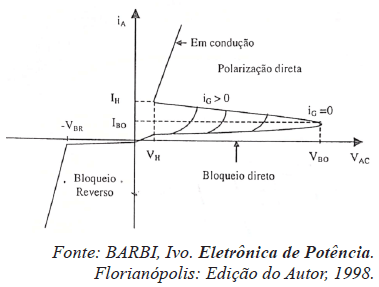

Dentre os semicondutores mais utilizados na retificação de tensão, podem-se citar os tiristores. Tais dispositivos caracterizam-se por apresentar 3 ou mais junções (PN), podendo atuar tanto na condução quanto no bloqueio de corrente elétrica. Neste contexto, destaca-se o SCR (silicon controlled rectifier), cuja curva característica, que relaciona tensão de polarização e corrente de condução, é dada na figura.

É importante citar que as siglas dos parâmetros apresentados, na figura, podem variar conforme o autor e/ou fabricante do semicondutor. Contudo, o comportamento geral de um SCR é bem representado pelo gráfico.

Após análise da curva, assinale a alternativa correta:

Um microprocessador é um circuito integrado complexo responsável por gerar sinais de controle centrais que coordenam operações nos demais componentes de um sistema, com a finalidade de executar determinadas ações ou tarefas. O conjunto de instruções que um microprocessador é capaz de decodificar varia com a sua arquitetura. A arquitetura de um microprocessador depende da complexidade das instruções codificadas em códigos de operação. Uma dessas arquiteturas suporta um conjunto abrangente de instruções, podendo demandar muitos pulsos de clock para executar uma instrução. O tamanho das instruções também é variável. Os microprocessadores da família x86 e da família Motorola 68000 são exemplos dessa arquitetura.

A qual arquitetura o texto supracitado se refere?

Em um sistema de alarme para moto existem 3 sensores cuja saída pode ser nível lógico 0 ou 1. O sensor A (chave no contato) apresentará nível lógico 1 se a chave estiver no contato e nível lógico 0, caso não esteja. O sensor B (inclinação da moto) apresentará nível lógico 0 se a moto estiver inclinada e nível lógico 1 se a moto estiver de pé. O sensor C (banco da moto) apresentará nível lógico 1 se alguém estiver sentado no banco da moto e nível lógico 0, caso não esteja. Satisfeita alguma das condições de projeto abaixo elencadas, o circuito deverá acionar um alarme com saída de nível lógico 1.

Condições de Projeto:

1. Ausência de chave no contato, moto em pé e presença de alguém sentado no banco da moto;

2. Ausência de chave no contato, moto inclinada e presença de alguém sentado no banco da moto;

3. Presença de chave no contato, moto inclinada e ausência de alguém sentado no banco da moto.

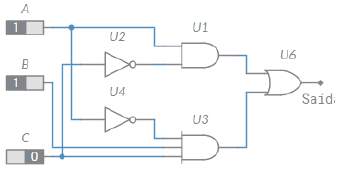

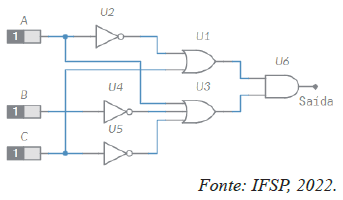

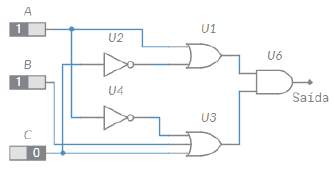

Com base na lógica descrita, assinale a alternativa com o circuito digital correto que irá reproduzir o funcionamento do sistema de alarme.

Circuitos retificadores controlados são utilizados quando se deseja manipular, ainda que limitadamente a entrega do fluxo de potência a uma carga.

A figura apresenta uma estrutura conhecida de circuito retificador controlado monofásico de onda completa a tiristores SCR.

Considere o formato geral de tensão na carga (resistor R) esperado para este tipo de retificador em um ciclo completo de tensão senoidal.

Assinale a alternativa que indica corretamente a quantidade de disparos e as duplas de SCRs que atuarão concomitantemente:

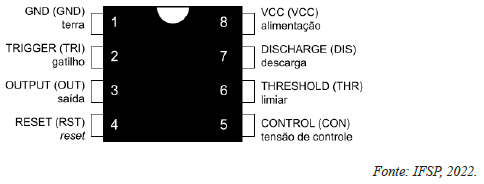

Um esterilizador precisa ter um ajuste de tempo de exposição da luz ultravioleta de acordo com a área do objeto a ser esterilizado, de modo que, ao acionar o sistema, a luz se acende pelo tempo ajustado e depois se apaga novamente. Um técnico teve a ideia de implementar o sistema usando um C.I. 555, dessa forma, o ajuste pode ser realizado através de um potenciômetro. De posse da pinagem disponível do C.I. ilustrado ao lado, o técnico rascunhou um circuito do C.I. 555 em modo monoestável para depois determinar os valores dos componentes eletrônicos.

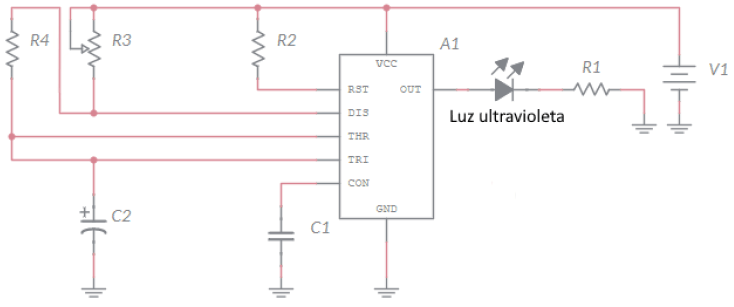

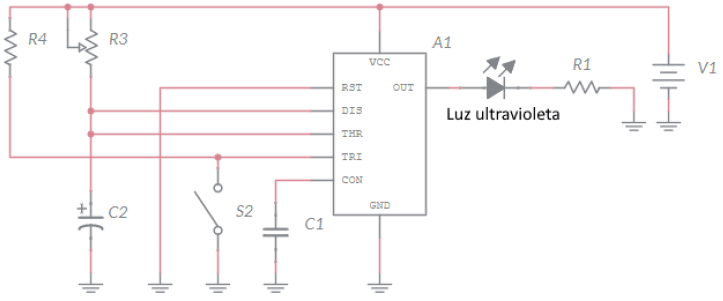

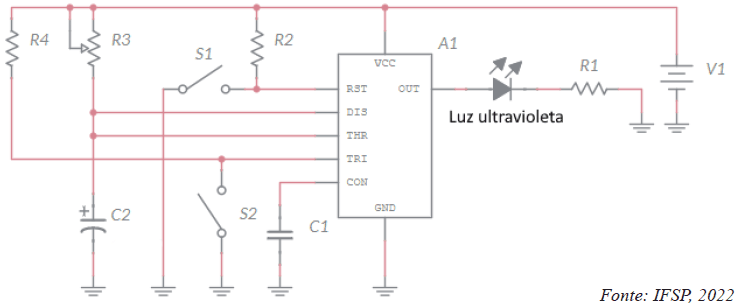

Assinale a alternativa que representa o circuito corretamente configurado para o problema proposto:

Transistores bipolares de junção e MOSFETs apresentam consideráveis semelhanças no que concerne aos seus parâmetros elétricos, caraterísticas de polarização e regiões de operação. Citandoum exemplo especificamente em relação ao comportamento de parâmetros, pode-se dizer que a tensão V_BE dos TBJs é análoga à tensão limiar V_t dos MOSFETs.

Em vista disto, considere que um MOSFET tipo enriquecimento canal n, com tensão V_t = 2 V, está com seus terminais polarizados conforme a figura:

Acerca de seus parâmetros de tensão e corrente, mediante suas regiões de operação, aponte a alternativa correta:

O valor da resistência de um resistor pode ser identificado visualmente por meio do código de cores. A quantidade de faixas, as cores e as posições determinam o valor da resistência elétrica do componente. Associam-se em paralelo dois resistores com valores de resistência R₁ e R₂, respectivamente, conforme as cores descritas na tabela abaixo. Aplica-se à associação a tensão contínua de V = 120V. Qual o valor da resistência elétrica equivalente da associação (R_T) e o valor da intensidade da corrente elétrica (I₁) no resistor R₁?

A utilização de transistores bipolares de junção permite o acionamento dos mais diversos dispositivos através de sua polarização e regiões de operações.

Considere que o circuito abaixo esquematizado deve acionar um LED com queda de tensão de 0,7 V e corrente de 50 mA, enquanto que o transistor possui: !$ V_{CE} = 1,5 V, V_{BE} = 0,7 V !$ e !$ \beta = 50 !$. Considere também !$ I_c \cong I_e !$.

Assinale a alternativa que apresenta os valores de R₁ e R₂ para que o LED acenda nas condições elencadas.
