Foram encontradas 40 questões.

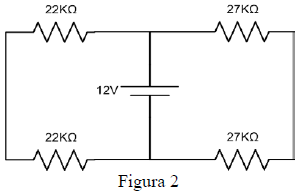

Observe o circuito abaixo.
O valor correto da corrente elétrica fornecida pela fonte ao circuito é de
Provas
Questão presente nas seguintes provas
Dois circuitos RLC, um em série e outro em paralelo, são alimentados através da mesma fonte de tensão alternada senoidal. Se a reatância indutiva for maior que a capacitiva e os dois circuitos forem construídos com componentes idênticos, em relação a esses circuitos, está correta a afirmativa
Provas
Questão presente nas seguintes provas

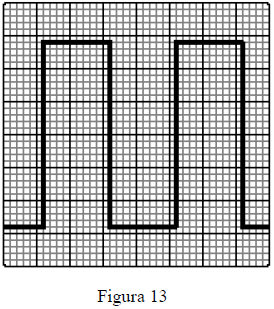

Observe a forma de onda abaixo.
Considerando a forma de onda apresentada, a qual foi obtida através de um osciloscópio analógico de tubo de raios catódicos, cuja escala vertical foi ajustada em 1V/cm e a escala horizontal foi ajustada em 1ms/cm, a amplitude de pico a pico e a frequência do sinal são respectivamente
Provas
Questão presente nas seguintes provas
A placa de um motor de indução de 6 pólos, 460 V, 50 cv e 60 Hz indica que sua velocidade com carga nominal é 1109 rpm. Supondo que o motor esteja operando com a carga nominal, é correto afirma que o escorregamento percentual e a frequência das correntes do rotor são respectivamente:
Provas
Questão presente nas seguintes provas
Observe o mapa de Karnaugh abaixo.
A expressão booleana com o menor número de operações lógicas que pode ser obtida a partir do mapa de Karnaugh é
Provas
Questão presente nas seguintes provas
Analise as seguintes afirmações:
I. Quanto maior a constante dielétrica do material existente entre as placas de um capacitor, maior é a sua capacitância.
II. Capacitores associados em série possuem a mesma quantidade de carga armazenada.
III. Quanto maior for a frequência da corrente elétrica em um indutor, maior será a queda de tensão entre seus terminais.
Estão corretas as afirmativas
Provas
Questão presente nas seguintes provas
A NBR-5410/2004 estabelece os limites de queda de tensão percentuais em qualquer ponto da instalação em relação a quatro possíveis origens da instalação de BT abaixo listados:
I. Os terminais secundários do transformador de MT/BT, no caso do transformador pertencer à unidade consumidora.
II. Os terminais secundários do transformador de MT/BT da concessionária quando o ponto de entrega for ali localizado.
III. O ponto de entrega, nos demais casos de ponto de entrega com fornecimento em tensão secundária de distribuição.
IV. IOs terminais de saída do gerador, no caso de gerador próprio.
Os limites de queda de tensão, em relação a tensão nominal, calculados a partir das origens acima são respectivamente:
Provas
Questão presente nas seguintes provas
Considere IN a corrente nominal de linha de um motor trifásico na ligação triângulo. Desconsiderando, neste momento, o fusível máximo exigido por cada contator, numa chave estrela-triângulo os dimensionamentos do contator principal (C1), do contator do triângulo (C2) e do contator da estrela (C3) são respectivamente para:
Provas
Questão presente nas seguintes provas
Uma máquina CC de excitação independente, 25 kW e 125 V, opera com velocidade constante de 3000 rpm e uma corrente de campo constante tal que a tensão de armadura em circuito aberto seja de 125 V.
Sabendo que a tensão de terminal é 128V e a resistência de armadura é 0,02 Ω, é correto afirmar que a corrente de armadura, a potência de entrada na armadura e a potência eletromagnética são respectivamente:
Provas
Questão presente nas seguintes provas

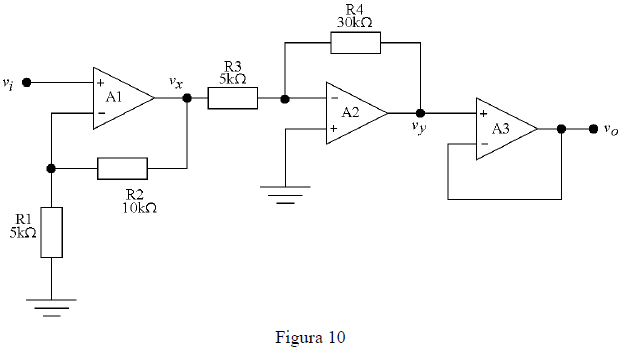

Observe o circuito abaixo.
A tensão de saída, considerando os amplificadores operacionais ideais, é dada por
Provas
Questão presente nas seguintes provas
