As leis dos ventiladores são constituídas de um grupo de correlações que permitem avaliar os efeitos das condições do ar, da rotação e das dimensões do ventilador sobre o seu desempenho. Para um sistema constante, em que as dimensões do ventilador, dutos e conexões não variam, e considerando a densidade do ar constante, afirma-se que:

I. A rotação permanece constante.

II. A pressão permanece constante.

III. A pressão é diretamente proporcional ao quadrado da rotação.

IV. A vazão é diretamente proporcional à rotação.

V. A potência é diretamente proporcional ao cubo da rotação.

Estão corretas apenas as afirmativas

Qual será a capacidade expressa em TR (Tonelada de Refrigeração) em um sistema de refrigeração que opere com o fluido refrigerante R-717 e com potência frigorífica de 100 kW?

Em um ciclo teórico de refrigeração, o fluido refrigerante que circula pelo condensador sofre uma variação de entalpia que se caracteriza distintamente por dessuperaquecimento, condensação e subresfriamento.

Relativo a essas etapas, o que ocorre com o par termodinâmico “Pressão – Temperatura”?

O custo do balanceamento de um sistema de condicionamento de ar de grande porte, geralmente, é bastante elevado. Este balanceamento é realizado após a instalação do sistema de distribuição de ar e consiste na regulagem das vazões de ar junto às bocas de insuflamento e de retorno. Neste sentido, para reduzir o custo desta etapa em um projeto, a escolha do método de cálculo para dimensionamento dos dutos é fundamental.

Para reduzir custos, qual método permite a eliminação da referida etapa no projeto?

Uma câmara de estocagem de alimentos congelados é mantida a -20°C através de um sistema de refrigeração por compressão de vapor e emprega o fluido refrigerante NH3. As temperaturas de evaporação e condensação são de -25°C e +35°C, respectivamente, e a capacidade frigorífica do sistema é de 290 kW. Para estas condições, temos as seguintes entalpias do refrigerante: 1430 KJ/Kg na sucção do compressor, 1760 KJ/Kg na descarga do compressor, 360 KJ/Kg após a passagem no dispositivo de expansão e 86 KJ/Kg na entrada do evaporador (alimentação inundade), que opera com uma recirculação de líquido de 4 vezes a taxa de mudança de fase.

Dadas as condições do sistema de refrigeração, quais afirmativas abaixo estão corretas?

I. A potência de compressão é de aproximadamente 89,43 kW.

II. O sistema apresenta um COP de aproximadamente 4,25.

III. O compressor aspira e descarrega aproximadamente 0,271 kg/s de amônia.

IV. A vazão mássica de amônia que circula pelo evaporador é de aproximadamente 0,863 kg/s.

Estão corretas as afirmativas

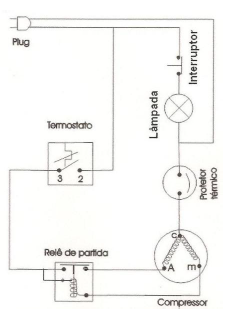

A figura ao lado apresenta o esquema elétrico de um refrigerador doméstico. Com base neste esquema, afirma-se que

Em uma instalação de refrigeração industrial, observa-se que a pressão de descarga atingiu valores muito altos em relação à temperatura de condensação, ou seja, o par termodinâmico “Pressão – Temperatura” não está satisfazendo as condições operacionais do projeto.

Esse fato ocorre em função do (a)

Ao projetar um equipamento que opere com o fluido refrigerante R-22, é necessário tomar alguns cuidados pois uma de suas características é gerar altas temperaturas de descarga em relação a outros fluidos refrigerantes.

Para amenizar este efeito, deve-se tomar o seguinte cuidado

Sistemas de refrigeração por absorção operam com misturas binárias, que diferem, muitas vezes, em função de sua aplicação. A respeito destas misturas, afirma-se que:

I. !$ NH_3 !$ e !$ H_2O !$ são utilizados, principalmente, para sistemas de refrigeração por absorção que operam com temperaturas abaixo de 0°C.

II. Em sistemas que utilizam LiBr e !$ H_2O !$, o LiBr é o fluido refrigerante, e a água opera apenas como substância absorvente.

III. Em sistemas que operam com !$ NH_3 !$ e !$ H_2O !$, !$ H_2O !$ é o fluido refrigerante, e !$ NH_3 !$ é a substância absorvente.

IV. Um sistema de refrigeração por absorção, como por exemplo !$ NH_3 !$-!$ H_2O !$, consiste dos seguintes componentes: gerador, absorvedor, condensador, evaporador e retificador.

Estão INCORRETAS apenas as afirmativas

Por que se faz necessário respeitar os limites mínimos de velocidade em canalizações para sistemas de refrigeração por compressão de vapor de pequeno porte?
