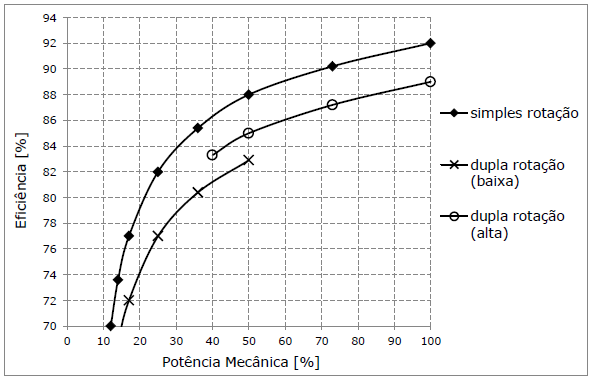

Considere a Figura 6, que relaciona a eficiência do motor de um ventilador axial com a potência mecânica em porcentagem, para dois motores diferentes, sendo um de simples rotação e o outro de dupla rotação.

Figura 6 - Curva de eficiência versus potência no eixo do motor, para motores de simples
e dupla rotação

Quanto às curvas de eficiência da Figura 6 e às características dos ventiladores axiais aplicados a sistemas de refrigeração, são feitas as seguintes afirmações:

I. Para fornecer a mesma vazão de ar, um ventilador com maior diâmetro trabalha com menor rotação.
II. Em ventiladores com dupla rotação, a rotação pode ser reduzida para melhorar a eficiência do motor do ventilador.
III. Reduzindo a rotação do ventilador, a vazão diminui na mesma proporção da rotação e a pressão estática permanece constante.
IV. Reduzindo a rotação do ventilador, a pressão estática também é reduzida.

Estão corretas apenas as afirmativas

Para responder à questão, considere a Figura 5 e a Tabela 6.

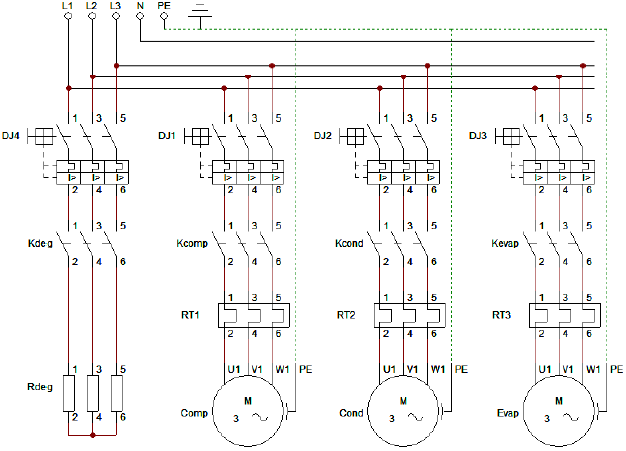

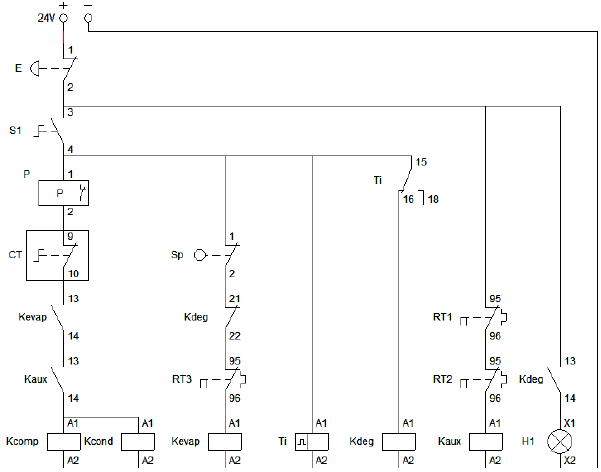

Figura 5 – Circuitos de comando e força

Tabela 6: Legenda com a nomenclatura dos elementos do circuito.

Dispositivo	Descrição
E	Chave de emergência
S1	Chave geral liga/desliga
P	Pressostato
CT	Controlador de temperatura
Sp	Chave para detecção de porta aberta
Ti	Temporizador cíclico
RTx	Relés térmicos 1, 2 e 3
Kaux	Contatora auxiliar
Kcomp	Contatora de acionamento do compressor
Kcond	Contatora de acionamento do motoventilador do condensador
Kevap	Contatora de acionamento do motoventilador do evaporador
Kdeg	Contatora de acionamento das resistências de degelo
DJx	Disjuntores 1, 2, 3 e 4
Comp	Motor do compressor
Cond	Motor do condensador
Evap	Motor do evaporador

No circuito de comando da Figura 5, suponha que a chave S1 e o contato Kaux estejam acionados. Especificamente os contatos Kdeg (21-22), Sp (1-2) e Kevap (13-14), quando acionados separadamente, atuam no circuito de comando, respectivamente, para:

Para responder à questão, considere a Figura 5 e a Tabela 6.

Figura 5 – Circuitos de comando e força

Tabela 6: Legenda com a nomenclatura dos elementos do circuito.

Dispositivo	Descrição
E	Chave de emergência
S1	Chave geral liga/desliga
P	Pressostato
CT	Controlador de temperatura
Sp	Chave para detecção de porta aberta
Ti	Temporizador cíclico
RTx	Relés térmicos 1, 2 e 3
Kaux	Contatora auxiliar
Kcomp	Contatora de acionamento do compressor
Kcond	Contatora de acionamento do motoventilador do condensador
Kevap	Contatora de acionamento do motoventilador do evaporador
Kdeg	Contatora de acionamento das resistências de degelo
DJx	Disjuntores 1, 2, 3 e 4
Comp	Motor do compressor
Cond	Motor do condensador
Evap	Motor do evaporador

O circuito elétrico de uma câmara frigorífica, representado através dos circuitos de comando e força da Figura 5, é usado para o controle e proteção de uma câmara frigorífica com degelo através de resistências elétricas. De acordo com a lógica de funcionamento do circuito, afirma-se que,

Algumas tecnologias de motores elétricos aplicados em evaporadores permitem a escolha de mais de uma rotação, como os motores de dupla rotação, por exemplo.

Com relação aos evaporadores com ventiladores axiais com tais tecnologias, afirma-se que:

I. A redução da rotação do motor reduz a pressão estática na mesma proporção.
II. A redução à metade da rotação plena do motor reduz a pressão estática em 4 vezes.
III. A redução à metade da rotação plena do motor reduz em 4 vezes a potência mecânica exercida pelo ventilador.
IV. A redução à metade da rotação plena do motor reduz em 8 vezes a potência mecânica exercida pelo ventilador.

Estão corretas apenas as afirmativas

Os equipamentos de refrigeração que utilizam o efeito Seebeck, com placas termoelétricas, cada vez mais têm ganhado espaço no mercado.

Em relação à refrigeração termoelétrica, afirma-se que:

I. O sistema de refrigeração termoelétrico tem um tempo de abaixamento de temperatura superior em relação ao sistema de compressão de vapor.

II. As placas termoelétricas podem ser alimentadas tanto em AC quanto em DC, desde que seja em tensões baixas.

III. O lado frio e o lado quente das placas termoelétricas podem ser invertidos.

IV. Este tipo de refrigeração é utilizado em sistemas de pequeno porte.

Estão corretas apenas as afirmativas

Considere a densidade do ar 1,129(kg/m³) e calculando as cargas térmicas sensível e latente decorrentes de uma vazão de ar de renovação de 900m³/h a 32°C (BS) e UR de 60%, que deve ser resfriada até 25°C (BS) e 50% UR, teremos

Em sistemas de bombeamento de água, quando se objetiva duplicar a vazão de água, deve-se

Em instalações de Amônia, o condensador evaporativo tem seu desempenho consideravelmente influenciado por

I. queda de pressão do refrigerante no condensador.
II. disposição da tubulação em relação ao tanque de líquido.
III. alívio no tanque de líquido.
IV. utilização de subresfriador.

Estão corretas apenas as afirmativas

Se em um condicionador de ar forem medidas as temperaturas de bulbo seco e bulbo úmido, na entrada e na saída da serpentina evaporadora, e também for determinada a vazão volumétrica de ar, na entrada da serpentina evaporadora, teremos:

• TBS ent= 26,7 °C; TBU ent=19°C/ TBS saída= 12,5 °C; TBU saida=11°C
• Vesp ent=0,864 m³/ kg ar / Vesp saída=0,819 m³/ kg ar
• Entalpia ent =53,66 m³/ kg ar / Entalpia saída=31,64kJ/ kg ar
• Um. Ab. ent= 10,51 gv/ kg ar / Um. Ab. saída=7,55 gv/ kg ar
• Vazão Volumétrica na entrada= 10.200,00 m³/h

Considerando 1TR=3.024,00 kcal/h e 1kJ=0,239 kcal/h, ao calcular a capacidade de refrigeração real desta máquina e a taxa de geração de condensado a ser escoado pelo dreno, tem-se, respectivamente,

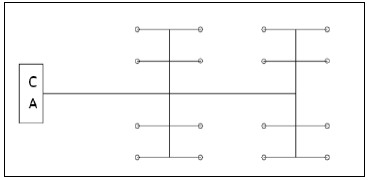

Observe o diagrama a seguir.

Figura 4 – Diagrama Unifilar

Ao dimensionar uma rede de dutos como a representada no diagrama unifilar (Figura 4), pelo método da velocidade, tendo como critérios tanto o consumo de material, quanto os processos de fabricação e instalação, deve-se optar por determinados formatos para dutos principais, ramais e sub-ramais.

São eles, respectivamente:
