Observe o ícone a seguir:

Figura 6

Fonte: O autor

O comando ativado por este ícone chama-se

O comando do Autocad que permite fazer curvas concordando pontos através de trajetórias que podem ser ajustadas por uma equação de terceiro grau, como curvas de nível ou traçado de eletrodutos, é chamado de

Uma das ferramentas de edição mais utilizadas no Autocad é o comando Mover (Move). Se a opção para utilizar esse comando for a ativação dele, antes de selecionar o objeto, a sequência a ser executada para que ele funcione de maneira adequada é:

O transporte do esgoto sanitário entre os aparelhos sanitários ou desconectores até os tubos de queda ou subcoletores e o coletor predial é realizado pelos ramais de descarga e de esgoto.

Quanto às tubulações empregadas nos ramais de descarga e de esgoto, é correto afirmar que

Em linhas de transmissão a dois condutores, a atenuação cresce com o aumento da frequência do sinal que trafega pela linha limitando o seu uso em frequências muito altas, como a faixa de micro-ondas (3 GHz − 300 GHz). Em faixas de frequência suficientemente altas, é necessário utilizar outra estrutura de guiamento para o sinal, como guias de onda.

Sobre os guias de onda, é correto afirmar que

O dimensionamento das tubulações de esgoto sanitário é realizado a partir das unidades de descarga Hunter (UHC), que correspondem a um número que representa a contribuição de esgotos dos aparelhos sanitários em função da sua utilização habitual. A NBR 8160 (1999) estabelece esses valores para os equipamentos mais utilizados e relaciona o número máximo de UHC e o dimensionamento da tubulação. As Tabelas 1 e 2 apresentam exemplos desses valores.

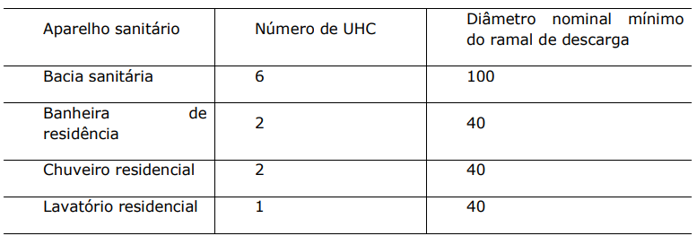

Tabela 1 – UHC dos aparelhos sanitários

Fonte: adaptada da NBR 8160 (1999)

Tabela 2 – Dimensionamento de ramais de esgoto

Fonte: adaptada da NBR 8160 (1999)

Considerando o dimensionamento dos ramais de descarga e ramais de esgoto de um banheiro, é correto afirmar que o

Ao se conectar uma antena, a uma linha de transmissão, caso a carga não possua a mesma impedância característica Z₀ da linha de transmissão, haverá uma reflexão de uma parcela da onda incidente. Esta onda refletida pode danificar o gerador, ou no mínimo irá desperdiçar parte da energia fornecida à carga. Como em geral a antena a ser conectada não possui a mesma impedância característica da linha a ser empregada é necessário alguma forma de contornar este problema. Estas formas são denominadas de casamento de impedância.

Sobre casamento de impedâncias utilizando tocos e transformador de λ/4, é INCORRETO afirmar que

Um transformador de λ/4 deve ser utilizado para casar uma carga de 75 Ω a uma linha com impedância característica intrínseca Z₀=50 Ω. A frequência de operação é de 100 MHz, e a velocidade da onda na linha é de 1*10⁸ m/s.

O valor da impedância Z₀ do transformador e seu comprimento λ são, respectivamente, de

A drenagem consiste na remoção do excesso de __________ do solo. Os sistemas de drenagem podem ser classificados em superficiais e subterrâneos. Os de drenagem __________ visam remover a água acumulada sobre o solo, enquanto os de drenagem __________ têm por objetivo remover o excesso de água do interior do solo, exercendo certo controle sobre a posição do __________.

As palavras que preenchem corretamente a sentença, completando-a, são:

Medidas em um cabo coaxial sem perdas em 100 Khz mostram uma capacitância de 54 pF, quando o cabo está aberto, e uma indutância de 0.3 μH, quando o cabo é curto-circuitado.

Logo, a impedância característica Z0 do cabo é igual a
