Considere uma carga de potência ativa 10MW e corrente de atrasada em relação à tensão de cosseno igual a 0,8. Qual procedimento deve ser adotado para corrigir o fator de potência para 0,95 indutivo?

FITZGERALD, A. E.; KINGSLEY Jr., Charles; UMANS, Stephen D. Máquinas elétricas. 6. ed. Bookman, 2006.

Um transformador (120:30V e 450VA) de 2 enrolamentos foi ligado como um autotransformador, conforme esquema acima. Dessa forma, ele pode apresentar uma transferência de potência maior para carga do que foi projetado. Sendo Vin = 120 V eficazes, qual é a potência aparente nominal em VA de operação? (Considere o transformador ideal.)

Uma carga trifásica desequilibrada conectada em triângulo, com impedâncias Zrs, Zrt e Zst, foi ligada a um gerador trifásico, simétrico e com sequência RST de tensão V. A soma das correntes de linha é:

Qual é a iluminância produzida por luminária de LED de 2500 lúmens em uma sala de 5 metros de comprimento por 5 m de largura:

Os componentes do subsistema de captação instalados na estrutura devem ser posicionados, nos cantos salientes, pontas expostas e nas beiradas (especialmente no nível superior de qualquer fachada). Qual método de determinação da posição do subsistema de captação não está de acordo com a NBR 5419:2015:

A eficácia de qualquer SPDA depende da sua instalação, manutenção e métodos de ensaio utilizados. Dessa forma, de acordo com a NBR 5419:2015, pode-se afirmar que:

Em uma instalação elétrica de duas salas, será preciso acionar dois conjuntos de lâmpadas. A sala 1 possui 4 lâmpadas sendo acionadas simultaneamente por 3 interruptores, e a sala 2 possui 2 lâmpadas acionadas por 1 interruptor cada. Quais interruptores serão necessários em cada sala para o acionamento?

Observação: Interruptores disponíveis são: Simples, paralelo (three-way) e intermediário (four-way).

Esquema:

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 5410: Instalações Elétricas de Baixa Tensão. Rio de Janeiro, 2004.

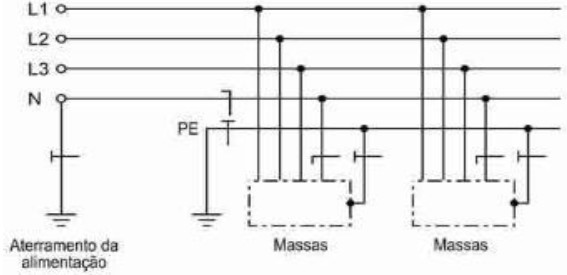

Em relação ao esquema de aterramento acima, pode-se afirmar que se trata de:

Em relação a subestações abrigadas e de acordo com a NBR 14039, está incorreta a afirmação de que:

Um projetista foi contratado para realizar um projeto elétrico da reforma de uma sala comercial, onde serão substituídos os condutores elétricos e as luminárias. A sala será alimentada por 127 volts, com um circuito com condutor de fase de cobre na cor verde de 2,5 mm² para duas luminárias de 32W cada e um circuito de fase de cobre na cor verde de 1,5 mm² para duas tomadas para computadores de 300 W cada. De acordo com a NBR 5410, pode-se afirmar que:
