Prova Completa: Técnico em Eletroeletrônica (IF-TO

291102 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-TO
Orgão: IF-TO

Provas:

Técnico em Eletroeletrônica
Provas ×

Álgebra Booleana e Circuitos Lógicos
Eletrônica Digital na Engenharia Eletrônica

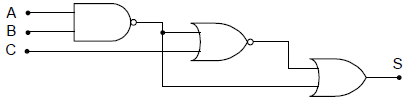

O circuito digital a seguir contém 3 entradas “A”, “B” e “C” e uma saída “S”. Assinale a alternativa que contém a tabela-verdade correta relativa ao funcionamento de tal circuito. enunciado 291102-1

Provas

Questão presente nas seguintes provas

291101 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-TO
Orgão: IF-TO

Provas:

Técnico em Eletroeletrônica
Provas ×

Eletrônica Digital na Engenharia Eletrônica
Mux e Demux

Sobre multiplexadores e de multiplexadores digitais, assinale a alternativa correta.

A

Multiplexadores modernos permitem que até 3 canais sejam selecionados simultaneamente, aumentando a velocidade de transmissão de sinais em meios físicos como a fibra ótica, por exemplo.

B

O demultiplexador realiza a função inversa à do multiplexador, mas possui a desvantagem de sempre exigir um maior número de linhas de controle.

C

Um multiplexador com 10 canais de entrada requer a utilização de pelo menos 4 linhas de controle.

D

A associação de multiplexadores aumenta a velocidade do sistema digital, mas não interfere no número de canais de entrada ou de saída do circuito.

E

Um demultiplexador construído apenas com portas lógicas básicas é bastante lento, por isso recentemente estes vêm sendo implementados com microcontroladores.

Provas

Questão presente nas seguintes provas

291100 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-TO
Orgão: IF-TO

Provas:

Técnico em Eletroeletrônica
Provas ×

Amp Op
Filtros

No que diz respeito a amplificadores operacionais ideais, assinale a alternativa correta.

A

O amplificador operacional só pode ser utilizado para filtrar sinais quadrados e com frequência limitada.

B

Quando utilizado em circuitos com filtros, ele só pode filtrar frequências até 100kHz.

C

Na prática, os amplificadores operacionais são muito utilizados por possuírem uma tensão de offset muito alta.

D

Dentre as principais características do amplificador operacional ideal podemos destacar uma impedância de entrada e ganho diferencial iguais a infinito e uma impedância de saída, ganho de modo comum e tensão de offset iguais a zero.

E

Por ter uma tensão diferencial de entrada muito alta, o amplificador operacional nunca pode ser utilizado para amplificar sinais de amplitude baixa.

Provas

Questão presente nas seguintes provas

291099 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-TO
Orgão: IF-TO

Provas:

Técnico em Eletroeletrônica
Provas ×

Amplificadores em Eletrônica
Eletrônica Analógica na Engenharia Eletrônica
Engenharia de Áudio e Telecomunicações

A respeito das classes de amplificadores de áudio, assinale a alternativa correta.

A

Amplificadores classe B comerciais são utilizados quase que exclusivamente em circuitos de RF.

B

Amplificadores classe AB são bastante eficientes, mas a distorção dos sinais na saída prejudica sua aplicação em circuitos de áudio.

C

Amplificadores classe D possuem baixa eficiência, mas são frequentemente utilizados para amplificar sinais de baixa frequência.

D

Amplificadores classe A possuem alta qualidade, mas, devido a sua baixa eficiência, sempre abaixo de 25% não devem ser utilizados em grandes potências.

E

Amplificadores classe C possuem a desvantagem de poderem ser fabricados apenas com válvulas que são caras e consomem muita energia.

Provas

Questão presente nas seguintes provas

291098 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-TO
Orgão: IF-TO

Provas:

Técnico em Eletroeletrônica
Provas ×

Eletrônica de Potência na Engenharia Eletrônica
Tiristor

No que diz respeito aos tiristores assinale a alternativa correta.

A

Os tiristores são utilizados apenas para converter tensões AC em tensões DC.

B

Por ser um dispositivo semicondutor, o tiristor não pode ser utilizado em sistemas chaveados.

C

Para facilitar suas ligações, todos os tiristores possuem três terminais, Anodo, Catodo e Porta.

D

Por ser um elemento de potência, o tiristor só pode ser utilizado em circuitos de tensão muito elevada e para serem disparados necessitam de uma corrente muito alta.

E

Os tiristores são dispositivos semicondutores de potência que possuem quatro camadas PNPN, são normalmente utilizados como chaves eletrônicas.

Provas

Questão presente nas seguintes provas

291097 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-TO
Orgão: IF-TO

Provas:

Técnico em Eletroeletrônica
Provas ×

Contadores em Engenharia Eletrônica
Eletrônica Digital na Engenharia Eletrônica
Flip-flops

Sobre circuitos digitais sequenciais, assinale a alternativa incorreta.

A

Em um flip-flop, o valor da saída somente poderá ser modificado pela informação existente na(s) entrada(s) quando ocorrer uma transição positiva ou negativa do nível lógico na entrada de relógio (“CLK”).

B

A adequada associação de flip-flops tipo D permite a criação de um tipo de circuito conhecido como registrador de deslocamento, utilizado por exemplo em operações aritméticas em um microprocessador.

C

Em um latch tipo SR, se ambas as entradas estiverem em nível “1”, o valor da saída não poderá ser determinado previamente.

D

Uma das limitações dos contadores síncronos construídos com flip-flops é sua velocidade. Em circuitos reais, não é possível operar em frequências acima de 1 KHz sem problemas de aquecimento e erros de contagem.

E

Latches e flip-flops podem ser utilizados como memória para dados em um circuito digital, porém é um tipo de memória volátil.

Provas

Questão presente nas seguintes provas

291096 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-TO
Orgão: IF-TO

Provas:

Técnico em Eletroeletrônica
Provas ×

Diodo na Engenharia Eletrônica
Eletrônica Analógica na Engenharia Eletrônica

O circuito da figura a seguir executa a funcionalidade da função lógica:

enunciado 291096-1

Provas

Questão presente nas seguintes provas

291095 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-TO
Orgão: IF-TO

Provas:

Técnico em Eletroeletrônica
Provas ×

Sistemas EmbarcadosMicrocontroladores

Sobre microcontroladores e sistemas microcontrolados, assinale a alternativa correta.

A

O Arduino é uma plataforma de código aberto, desenvolvida para facilitar o desenvolvimento de sistemas embarcados. O alto custo de seu hardware, no entanto, dificulta sua popularização entre projetistas.

B

Microcontroladores da família PIC, fabricados pela empresa Microchip, não podem se comunicar com microcontroladores de outros fabricantes devido a uma codificação especial adotada internamente.

C

A quantidade de memória RAM interna encontrada nos microcontroladores mais populares é um destaque positivo, permitindo sua utilização até em sistemas mais complexos, como em placas de vídeo de notebooks.

D

Microcontroladores vêm substituindo com sucesso até mesmo portas lógicas básicas, realizando as mesmas operações com maior velocidade.

E

A maioria do microcontroladores de 8 bits encontrados no mercado possui diversos periféricos integrados de grande utilidade, como ADCs, Timers, portas seriais SPI e I²C entre outros.

Provas

Questão presente nas seguintes provas

291094 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-TO
Orgão: IF-TO

Provas:

Técnico em Eletroeletrônica
Provas ×

Conversores Analógicos Digitais (AD) e Digitais Analógicos (DAC)
Eletrônica Digital na Engenharia Eletrônica

Sobre conversores AC/DC e reguladores de tensão, assinale a alternativa correta.

A

É possível realizar a regulação da tensão DC com diodos tipo Zener, sendo esta a opção mais comum em circuitos de grande potência.

B

Conversores AC/DC chaveados em alta frequência devem ser evitados em projetos modernos, pois ocupam maior espaço e possuem maior peso quando comparados a conversores convencionais de mesma potência.

C

Reguladores de tensão DC comerciais como, por exemplo, o 7805 e seus equivalentes são bastante utilizados em circuitos eletrônicos, mas não admitem associação em paralelo para aumento na corrente total de saída.

D

Entre os diferentes tipos de retificadores utilizados na conversão de uma tensão alternada em contínua, uma das opções mais conhecidas é a que utiliza uma ponte de diodos além de capacitores em paralelo com a saída.

E

Reguladores DC lineares dissipam menos calor que reguladores DC chaveados com a mesma potência na saída.

Provas

Questão presente nas seguintes provas

291093 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-TO
Orgão: IF-TO

Provas:

Técnico em Eletroeletrônica
Provas ×

Álgebra Booleana e Circuitos Lógicos
Eletrônica Digital na Engenharia Eletrônica

A figura a seguir contém um circuito digital desconhecido, com 3 entradas “A”, “B” e “C”, e uma saída “S”. Baseado na tabela-verdade apresentada, indique a alternativa que contém a expressão lógica mais simplificada correspondente a tal circuito. enunciado 291093-1
